旋转编码器数据显示屏
一、技术参数：
单圈编码器显示屏型号：LM-AE-485-7012C
多圈编码器显示屏型号：GME-58-MR-7012C，
显示屏类型：触摸屏
显示屏尺寸：7寸TFT
分辨率：800x480
输入：24V DC/300mA max
串口：1xRS485
USB：1xUSB Host
环境：0℃ ... +45℃
开孔尺寸：192x138mm

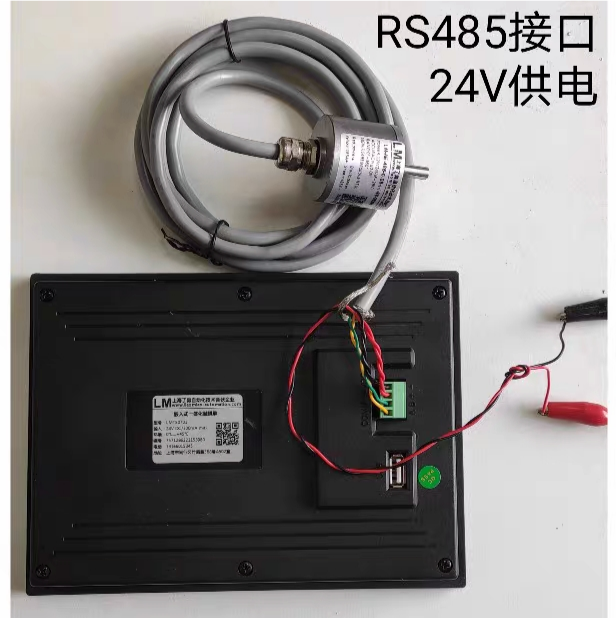

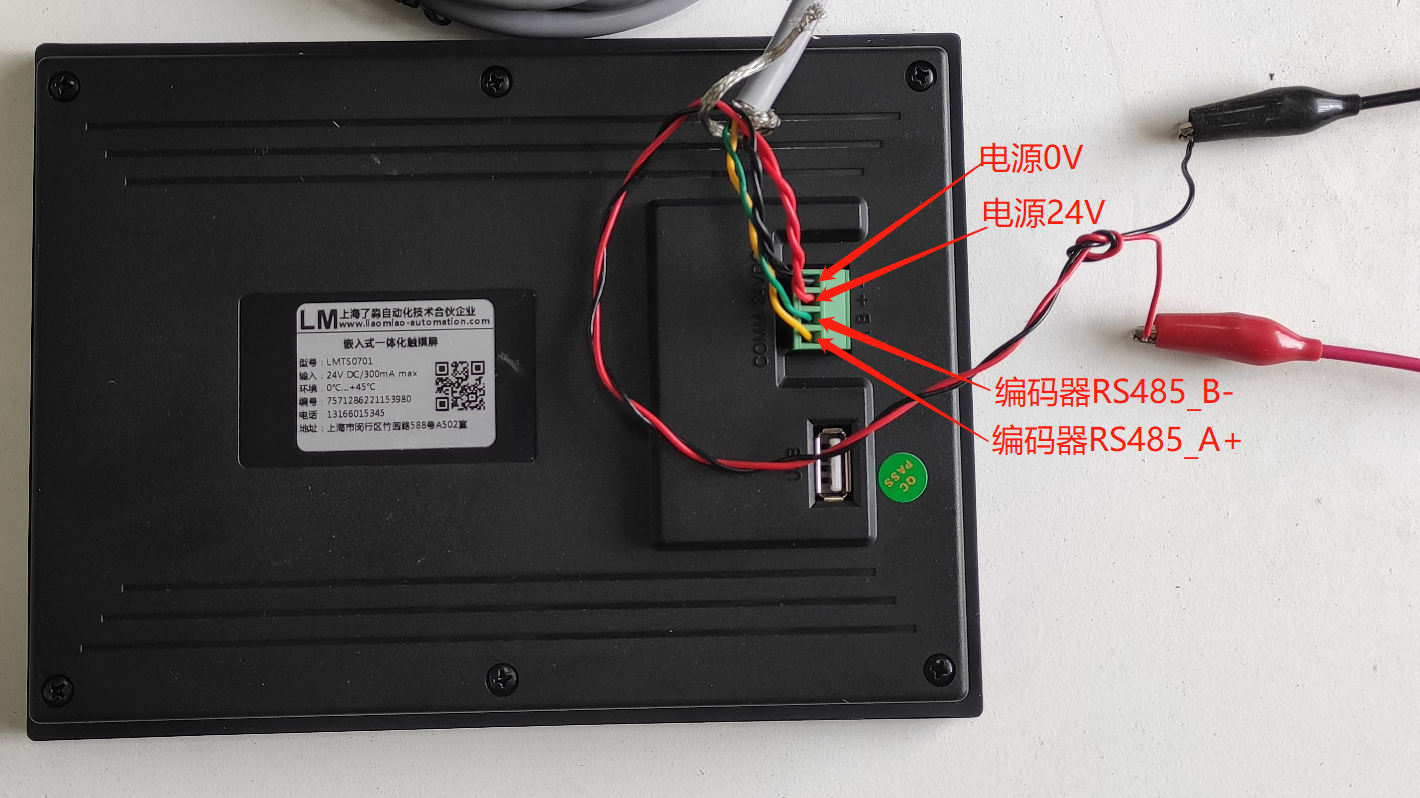

编码器与显示屏接线图：

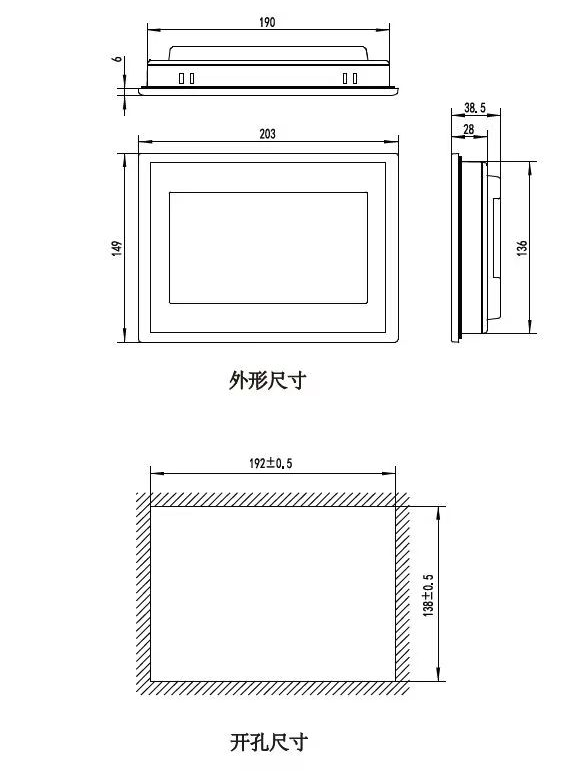

显示屏外形尺寸：
二、单圈编码器显示
旋转编码器数据显示屏接单圈绝对值编码器时，编码器RS485 Modbus-RTU参数为：波特率9600，数据位8位，停止位1位，编码器从站ID为32。
点击触摸屏，可以设置零点，设置旋转方向等参数。

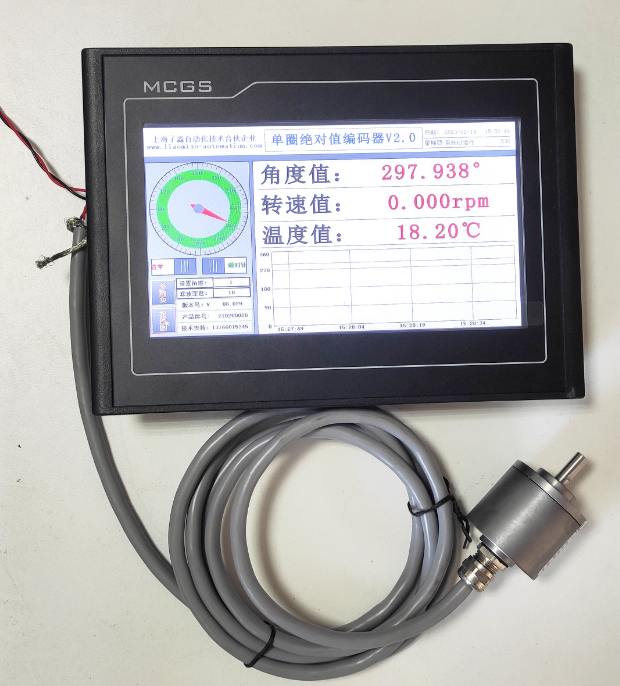

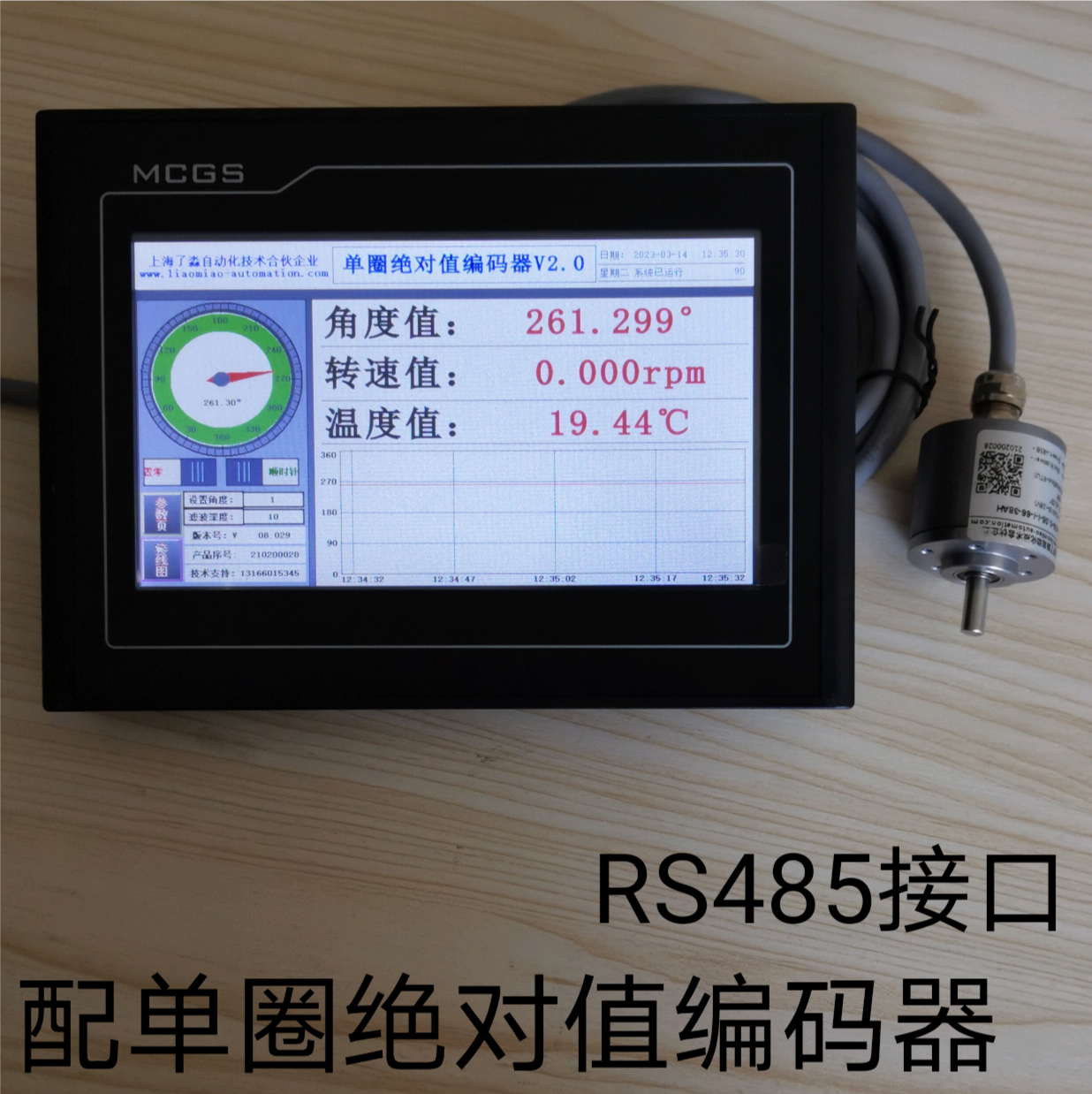

1、显示屏主页效果图片

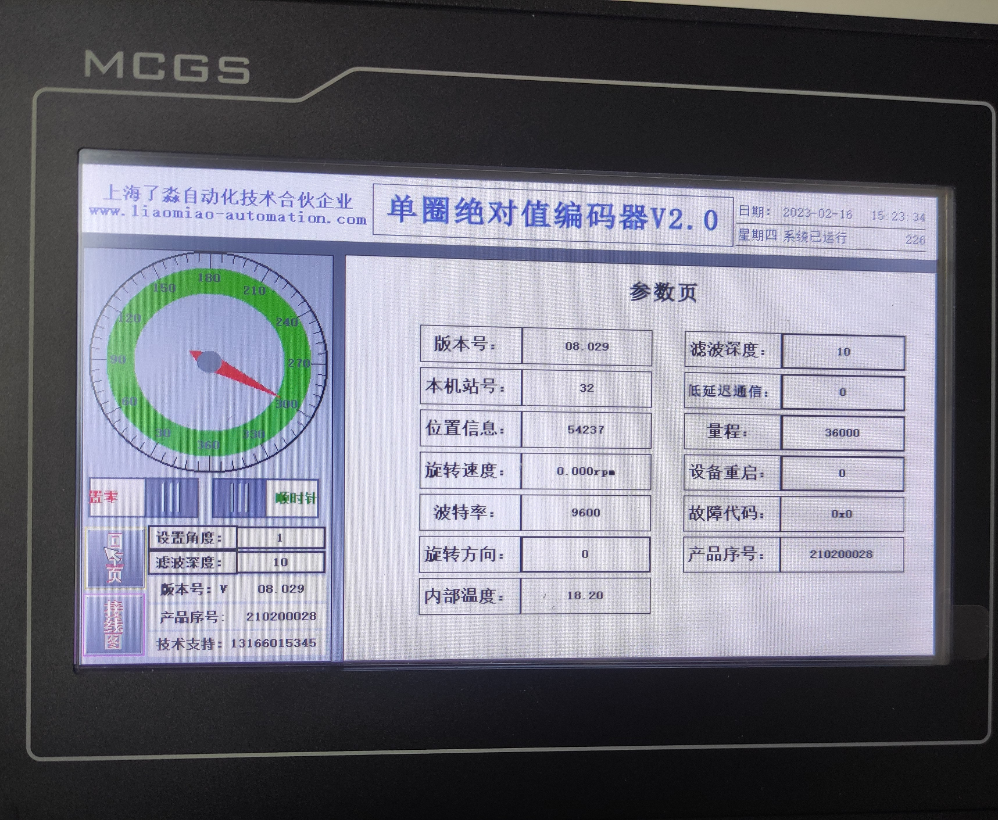

2、参数页面效果图

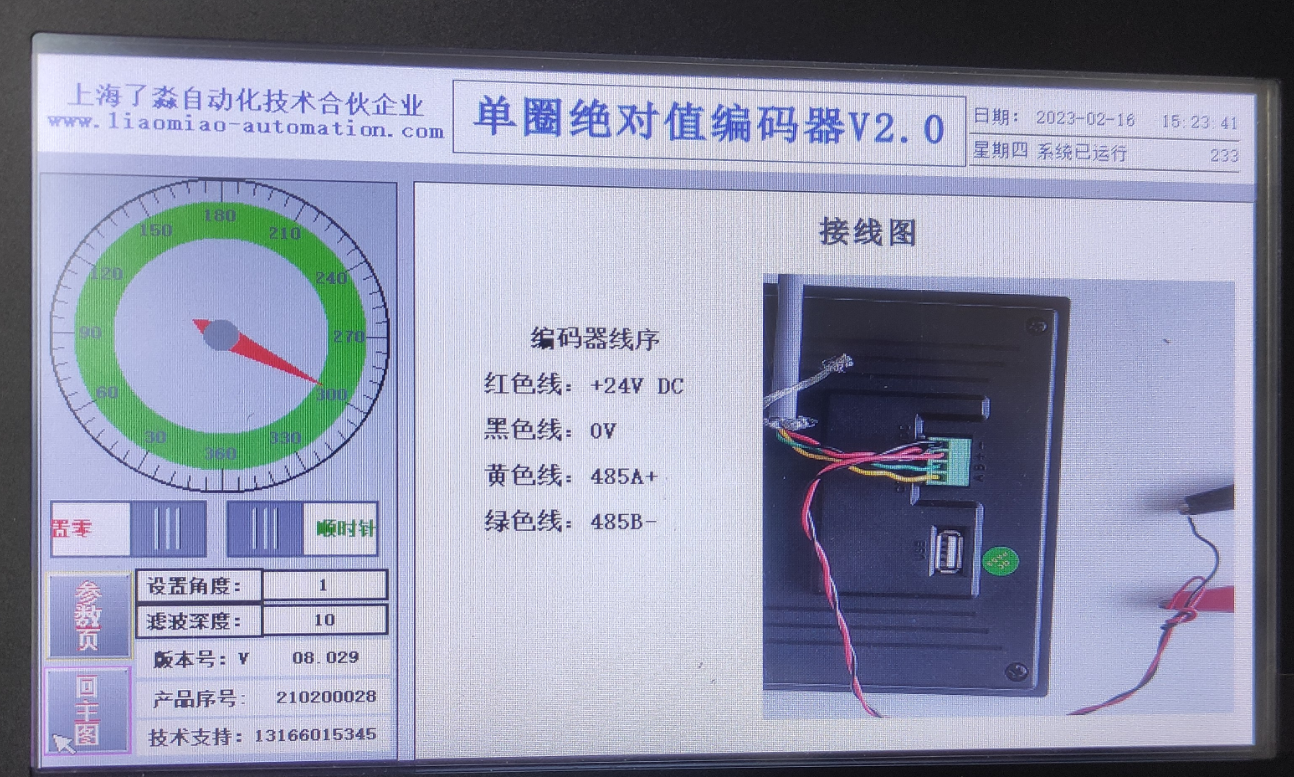

3、接线图页面效果图
三、多圈编码器显示
旋转编码器数据显示屏接多圈绝对值编码器时，编码器RS485 Modbus-RTU参数为：波特率19200，数据位8位，停止位1位，编码器从站ID为32。
点击触摸屏，可以设置零点，设置旋转方向等参数。

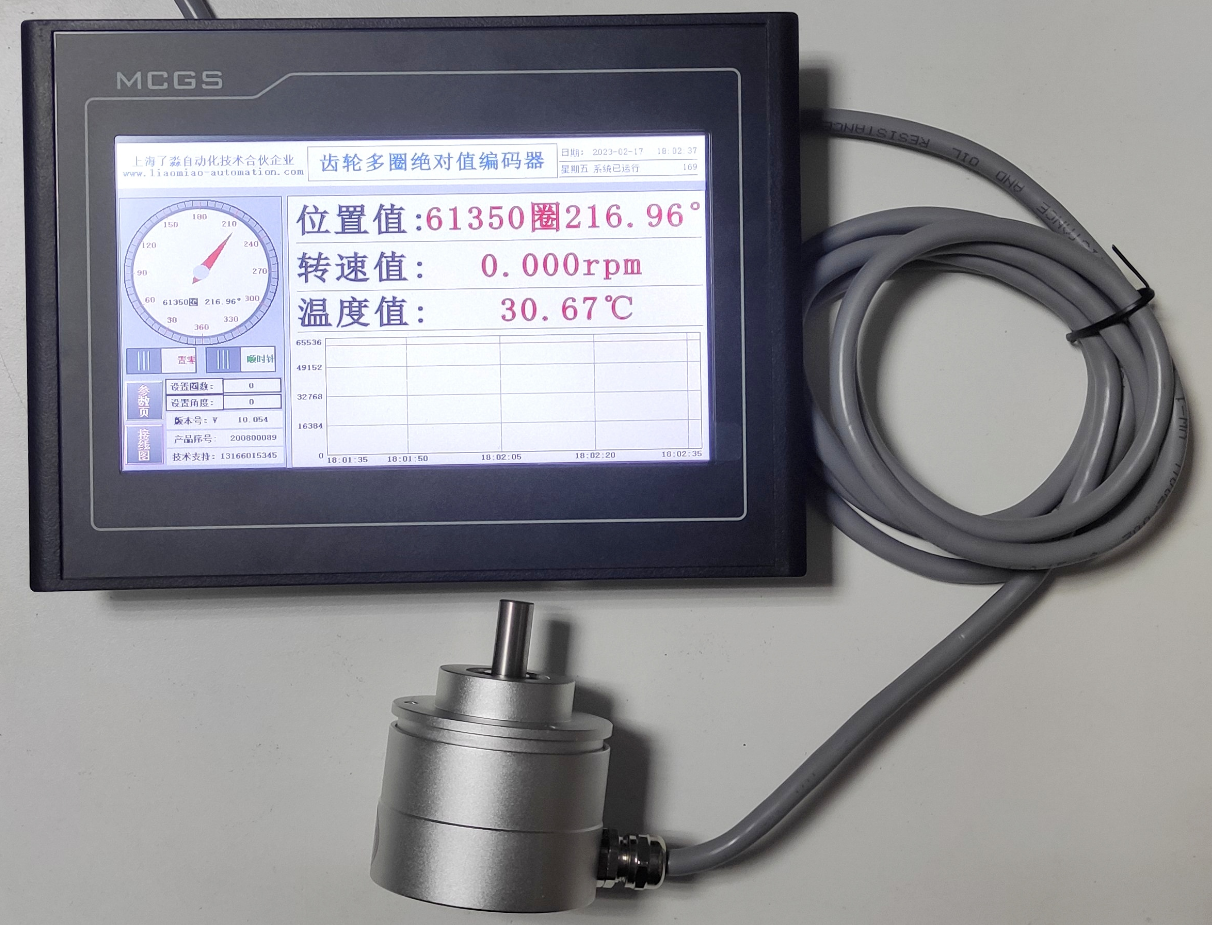

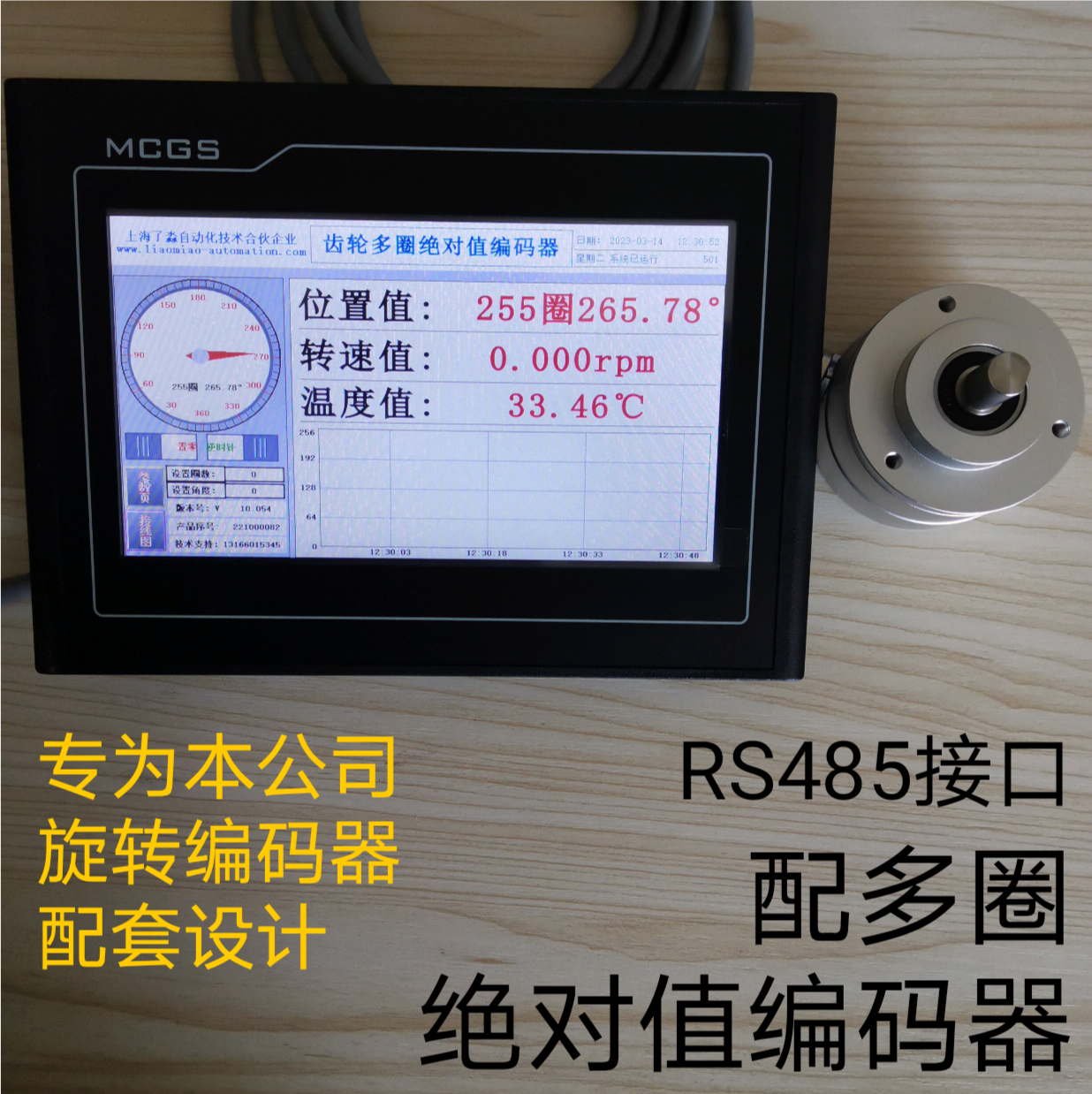

1、显示屏主页效果图片

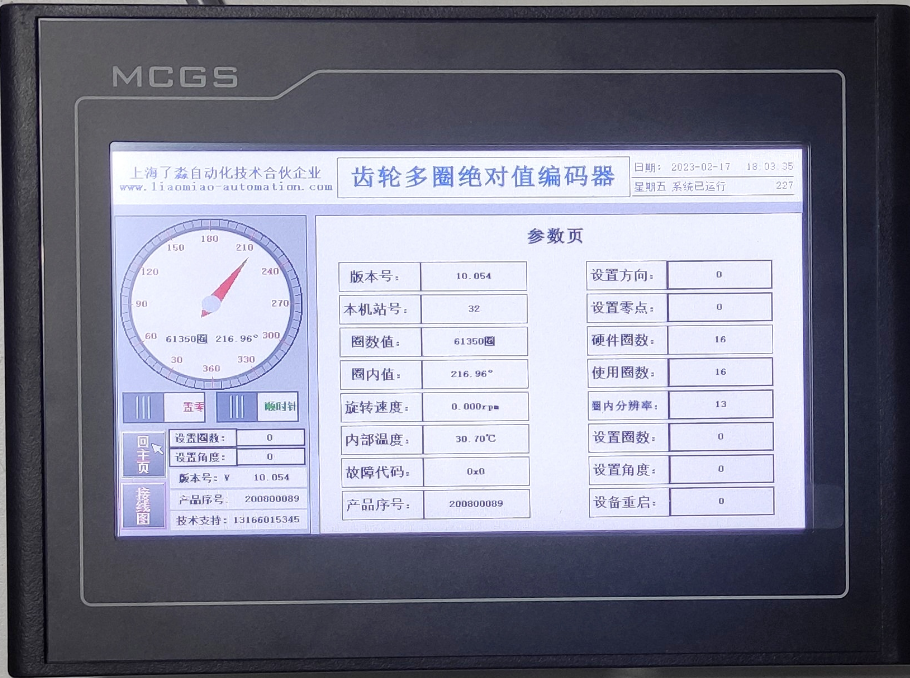

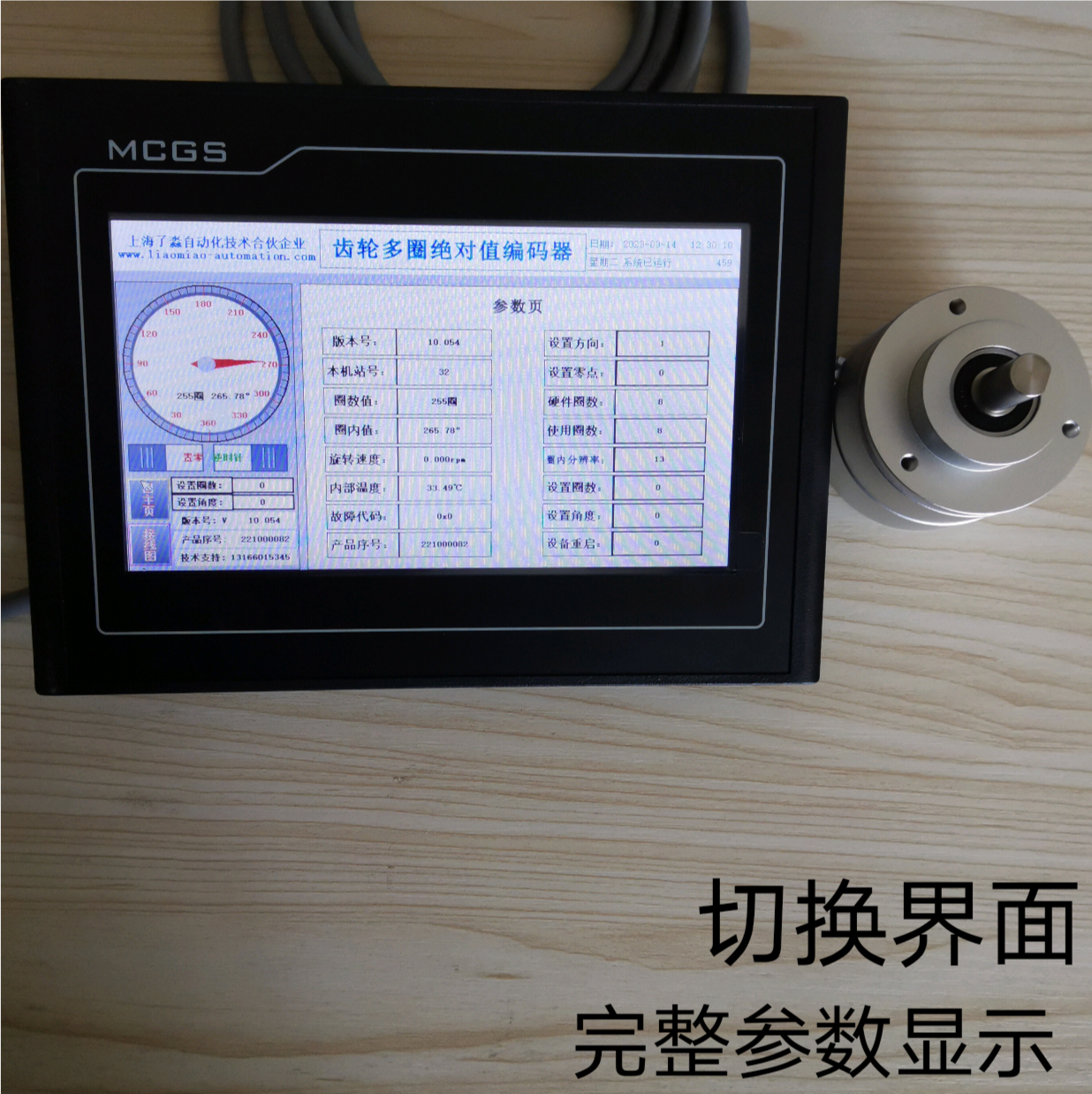

2、参数页显示效果

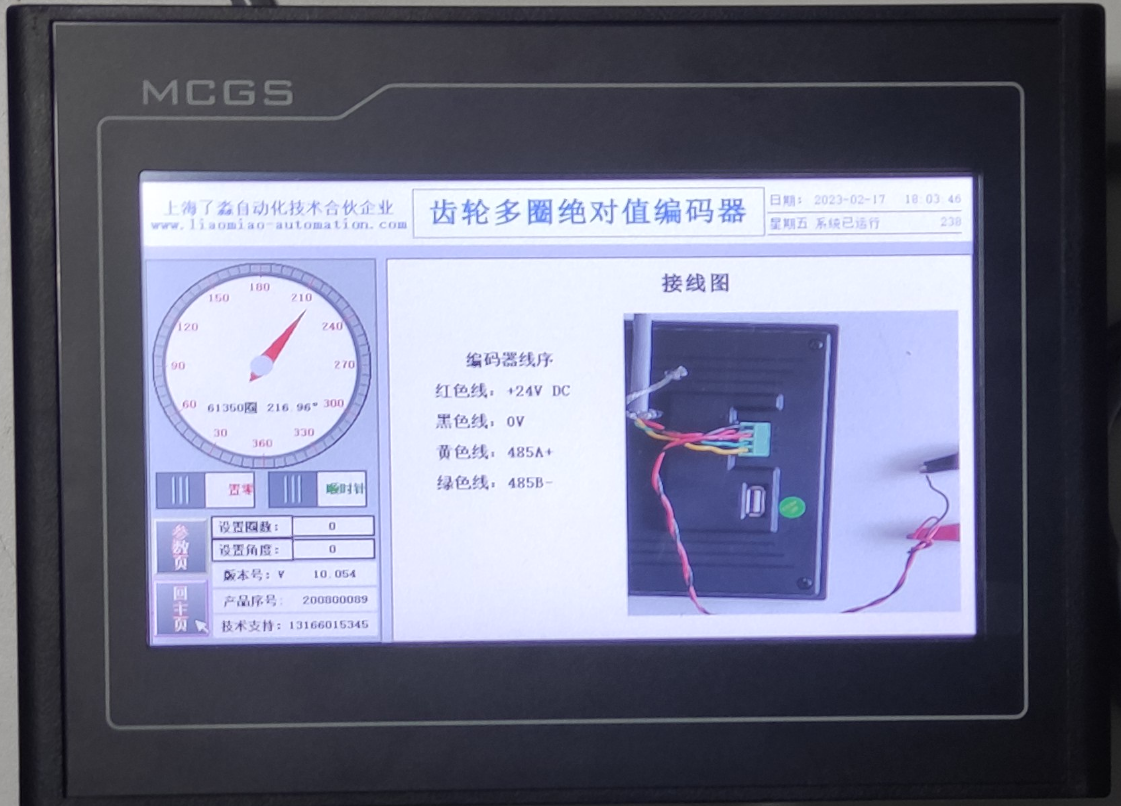

3、接线图页面效果图
