上海了淼自动化技术合伙企业（有限合伙）为中国自动化行业提供超低价格、顶级性能的国产编码器。
LM-AE系列单圈绝对值编码器当前售价580元起。
一、产品介绍
LM-AE系列单圈绝对值编码器测量量程最大为一圈，在量程范围内每个输出位置都是绝对且唯一的。本产品具有多种电气输出接口，类型齐全，测量绝对精度最高为0.01°，可用于角度测量或位移测量。
产品特点：
1、外径φ38mm通用型；
2、出轴φ6mm；
3、分辨率16bit（0.0055°）；

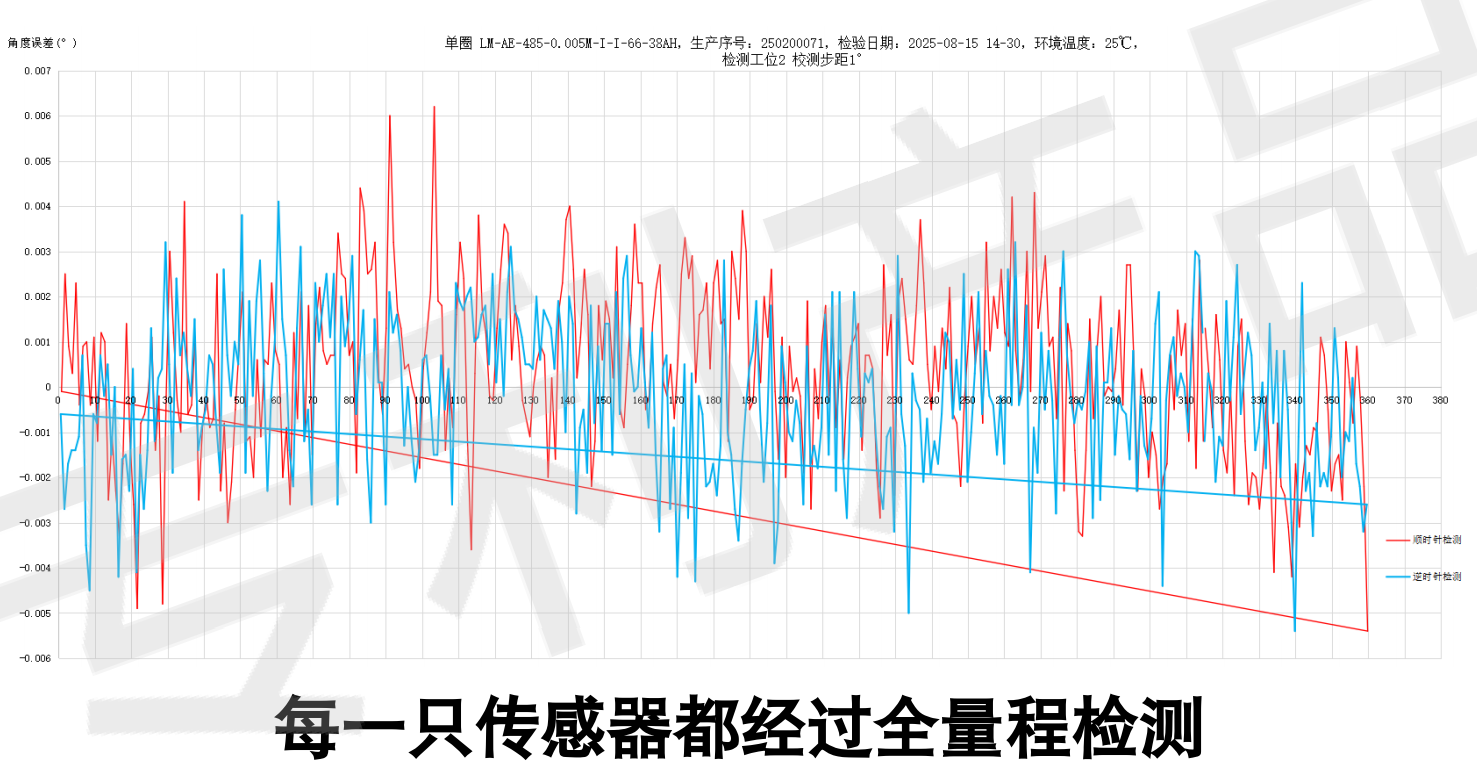

4、绝对精度±0.005°；
5、绝对值型，无需每次上电找零；
6、电气接口：模拟量电压型、三线制电流型、二线制电流型、RS485通讯、SSI通讯、CAN通讯；
7、防磁设计，在强磁环境中仍能保持精准测量。
二、系列分类

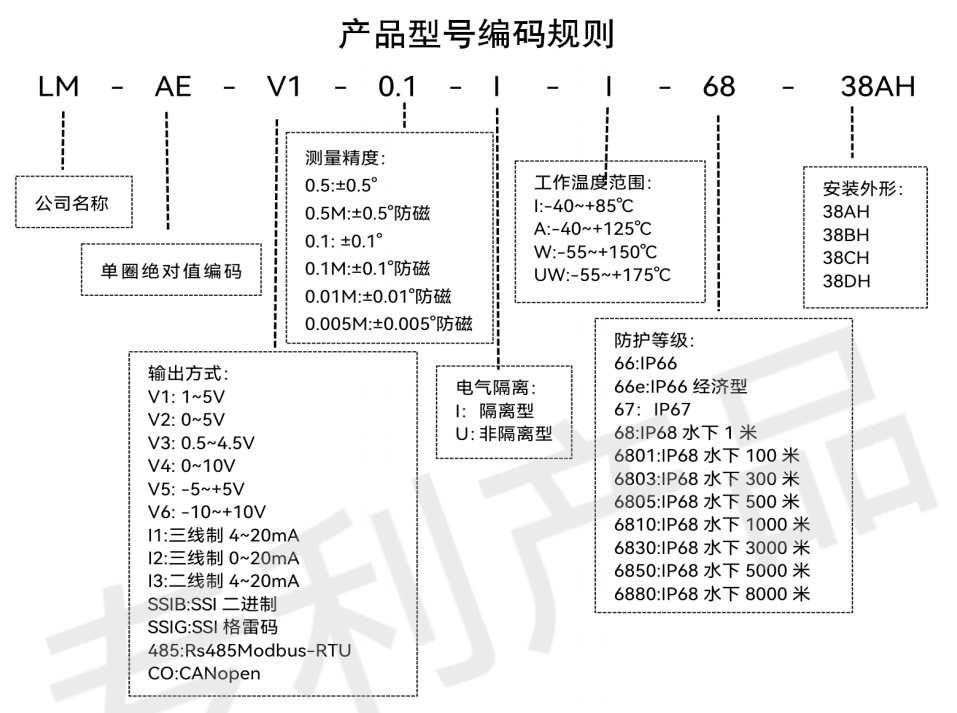

LM-AE系列单圈绝对值编码器产品型号：
三、技术参数
1．LM-AE系列单圈绝对值编码器电气参数：
系列型号 | LM-AE-V1 LM-AE-V2 LM-AE-V3 LM-AE-V4 | LM-AE-V5 LM-AE-V6 | LM-AE-I1 LM-AE-I2 | LM-AE-I3 | LM-AE-485 | LM-AE-SSIB LM-AE-SSIG | LM-AE-CO |
输出形式 | 模拟量电压型1~5V,0~5V, 0.5~4.5V, 0~10V | 模拟量电压型 -5~+5V -10~+10V | 三线制4-20mA电流型 | 二线制4-20mA电流型 | RS485通讯 Modbus-RTU协议 | SSI输出+ RS485通讯 Modbus-RTU协议 | CAN通讯CANopen协议CiA301，CiA406 |
供电与输出端隔离 | 隔离电压1000V | 非隔离型 | 隔离电压1000V | ||||
辅助通讯 | 3.3V TTL串行通讯Modbus-RTU协议 | / | |||||
零位设置 | ●零位线设置 ●串行通讯 | RS485通讯 | 零位线设置 RS485通讯 | CAN通讯 | |||
满量程设置 | ●量程线设置 ●串行通讯 | / | / | / | |||
方向设置 | 方向线设置 | RS485通讯 | 方向线设置 | CAN通讯 | |||
工作电压 | DC 10~30V | ||||||
供电电流 | <15mA（输出端空载） | ||||||
绝对精度 | ±0.5°/±0.1°/±0.05°/±0.01°可选 | ||||||
模拟量附加误差 | ±0.05% | / | / | / | |||
最大温漂 | <0.1°（相对20℃） | ||||||
负载能力 | 输出阻抗<50Ω | 500Ω（24V供电） | 20mA | ||||
测量范围 | 0~360°/定制（可通过串行通讯设置） | ||||||
分辨率 | 0.0055°（16bit） | ||||||
响应时间 | 2ms | ||||||
波特率 | 1200/2400/4800/9600（默认）/19200/38400/57600/115200/256000bps | 100~500KHz | 10~1000Kbps 250K（默认） | ||||
保护功能 | ●电源反接保护●电源过压保护 ●电源端子与各输出端子间正、反接供电电压●各端子间正、反接供电电压 | ||||||
工作温度 | -40~+85℃/-40~+125℃/-55~+175℃可选 | ||||||
| EMC [2014/30/EU] 标准 | EN 55032:2015+A11:2020 EN 55035:2017+A11:2020 | ||||||
质量保证 | 1年包换 | ||||||
注意：工作温度等级-55~+175℃的编码器多一个信号转换盒，转换盒工作环境温度-40~+85℃，黑色高温线-60~+200℃，标准长度2米，可定制加长。
2．LM-AE系列单圈绝对值编码器机械参数：
项目 | 参数指标 |
法兰直径 | Φ38mm |
轴直径 | Φ6mm |
轴材料 | 304不锈钢 |
法兰材料 | 铝/304不锈钢可选 |
外壳材料 | 铝/304不锈钢可选 |
防护等级 | IP66/IP67/IP68/IP68深水 |
连续转速 | IP66:6000rpm IP67:3000rpm IP68:1200rpm |
工作温度 | -40~+85℃/-40~+125℃/-55~+175℃可选 |
冲击 | 100g |
震动 | 4g |
电缆长度 | 0.8m/定制长度 |
3．LM-AE系列单圈绝对值编码器接线定义：
颜色 | 模拟量电压型 | 三线制电流型 | 二线制电流型 | RS485通讯 | SSI输出 | CAN通讯 |
1红色 | 供电电源正 | 供电电源正 | LOOP+ | 供电电源正 | 供电电源正 | 供电电源正 |
2黑色 | 供电电源负 | 供电电源负 | LOOP- | 供电电源负 | 供电电源负 | 供电电源负 |
3黄色 | 串行通讯TX/满量程设置(接信号地3秒后断开悬空) | 串行通讯TX/满量程设置(接电源地3秒后断开悬空) | 串行通讯TX/满量程设置(接信号地3秒后断开悬空) | 485A+ | SSI_CLK+ /调试485A+ | CAN_H |
4绿色 | 串行通讯RX/零点设置(接信号地3秒后断开悬空) | 串行通讯RX/零点设置(接电源地3秒后断开悬空) | 串行通讯RX/零点设置(接信号地3秒后断开悬空) | 485B- | SSI_CLK- /调试485B- | CAN_L |
5白色 | 电压模拟信号输出 | 电流模拟信号输出 | 方向设置线(悬空为顺时针，接信号地为逆时针。) | 方向设置线（接电源正为顺时针，接电源负为逆时针） | ||
6棕色 | 模拟信号地 | 方向设置线(悬空为顺时针，接电源地为逆时针。) | 信号地 | 零点设置（接电源正3秒后断开悬空） | ||
7蓝色 | 方向设置线(悬空为顺时针，接信号地为逆时针。) | SSI_DATA- | ||||
8灰色 | SSI_DATA+ |
四、机械规格
LM-AE系列单圈绝对值编码器机械外形尺寸：
