产品参数表2

转速测量功能	●RS485Modbus-Rtu ●CANopen
单圈分辨率/圈数	8~16bit/24~16 bit
响应时间	2ms
RS485波特率	可设置为1200/2400/4800/9600（默认）/19200/38400/57600/115200/256000bps
CAN 波特率	可设置为10K/20K/50K/100K/150K/250K（默认）/500K/800K/1000K
SSI通讯最高速率	500KHz
连续工作转速	IP66:6000rpm IP67:3000rpm IP68:1200rpm
电器保护功能	●电源反接保护●电源过压保护 ●电源端子与各输出端子间正、反接供电电压 ●各端子间正、反接供电电压
过热保护	高于额定工作温度范围15℃后编码器停止输出
防护等级	IP66/IP67/IP68
安装外形	38AH/38BH/38CH
冲击加速度	100g
震动加速度	4g
传感器线缆长度	0.8m/定制长度
设计寿命	持续工作5年/电缆弯折800万次
质量保证	1年包换

2．LM-AEEM系列电子多圈绝对值编码器机械参数：

3．LM-AEEM系列电子多圈绝对值编码器接线定义：

四、机械规格

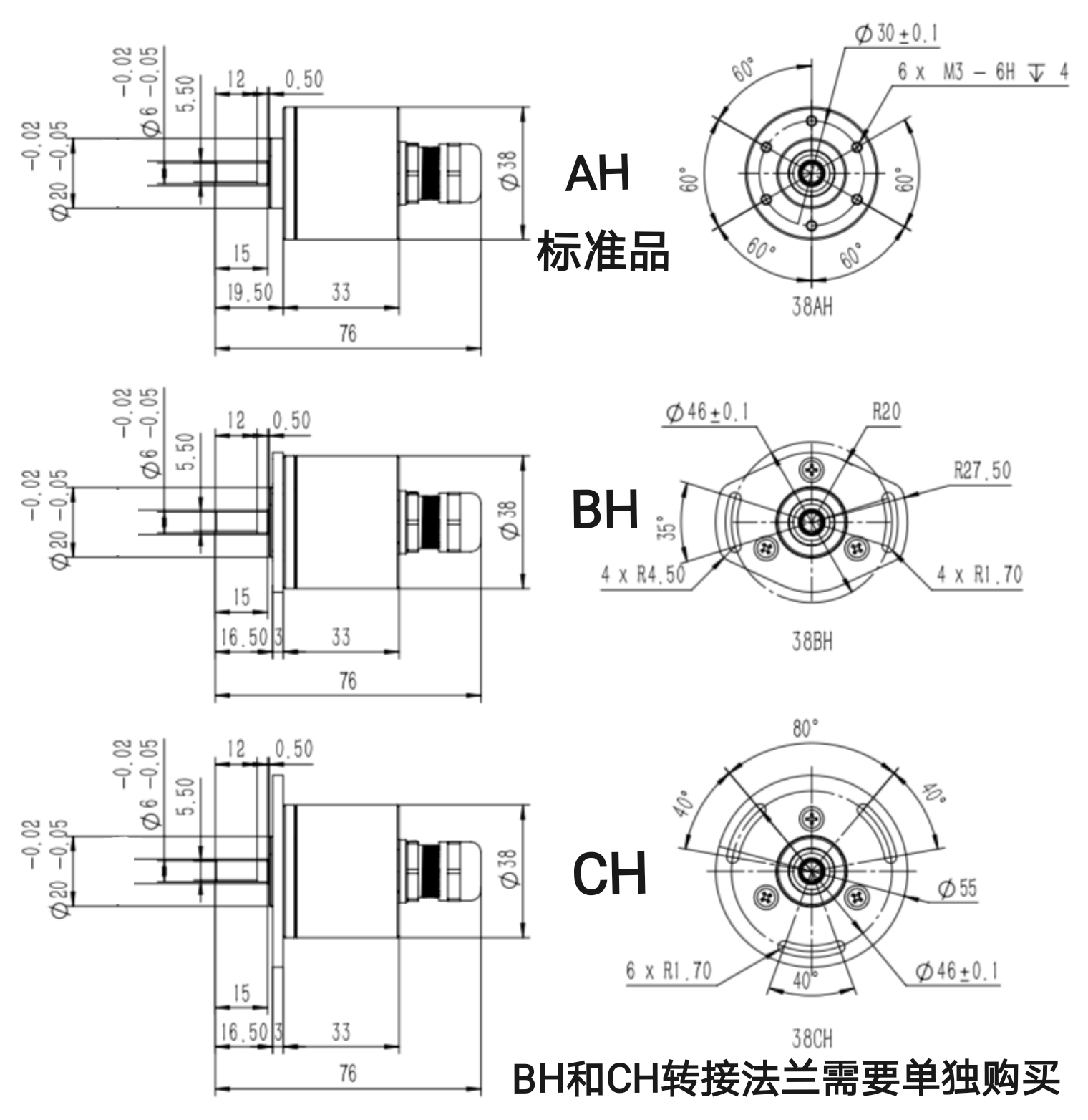

LM-AEEM系列电子多圈绝对值编码器机械外形尺寸：

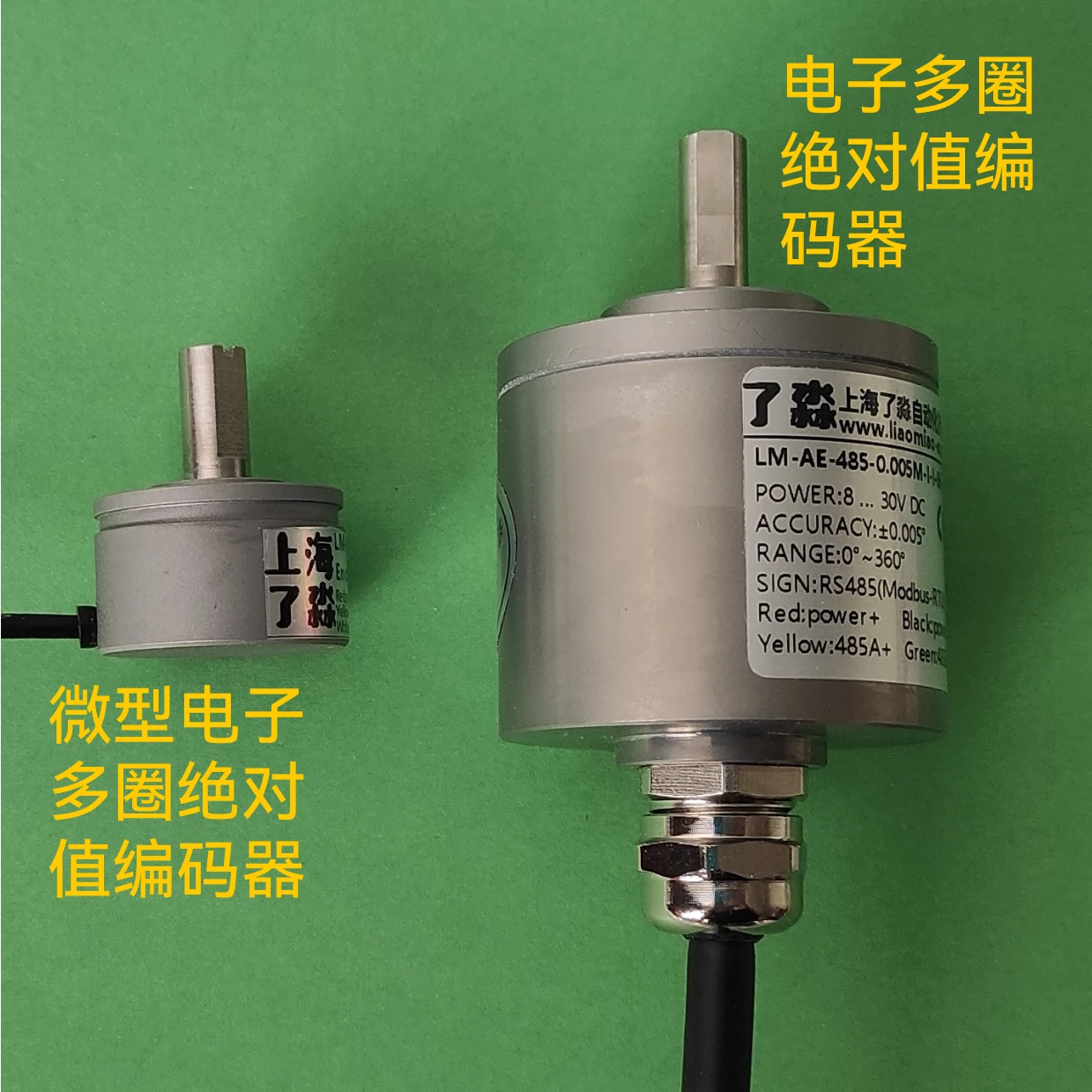

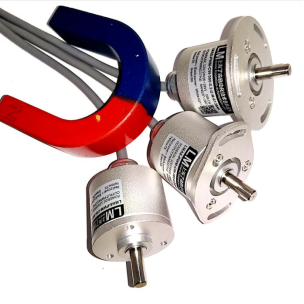

微型电子多圈绝对值编码器

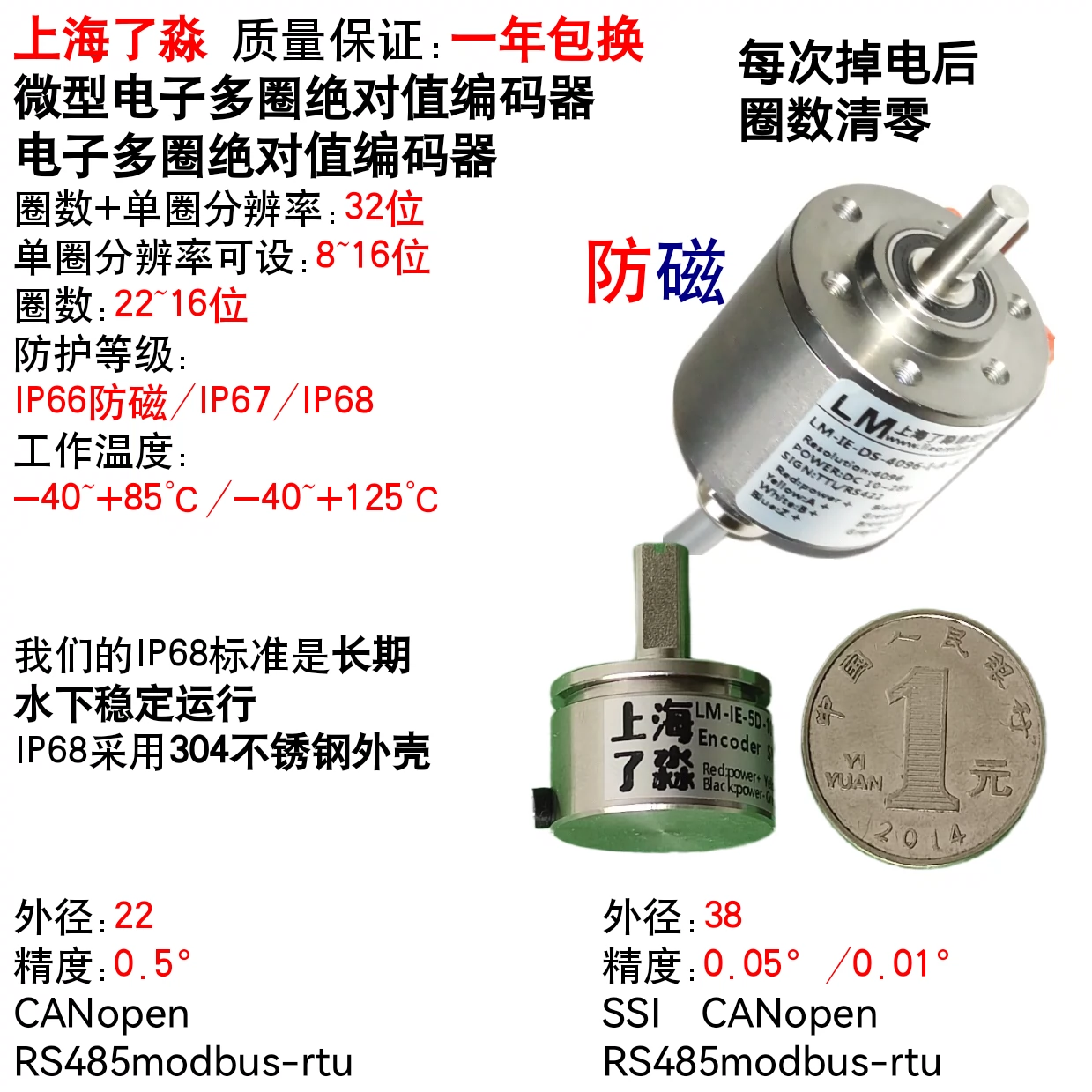

一、产品介绍

LM-AEEM系列微型电子多圈绝对值编码器多圈最大为24bit，本产品具有多种电气输出接口，类型齐全，测量绝对精度最高为0.01°，可用于角度测量或位移测量。

产品特点：

精准:

●单圈分辨率可设:8~16位。

●圈数:24~16位。

●单圈分辨率+圈数:32位

●测量精度±0.5º。

●每次掉电后圈数归零。

可靠:

●非接触式传感器，超长使用寿命。

●极限工作温度范围-40~+125℃。

●防护IP68产品可以在水下长期稳定工作；

●采用304不锈钢壳体，提高耐腐蚀性能;

●产品适应高温、低温、高湿、酸、碱、盐、泥浆、水下等各种恶劣环境；

●产品可以承受较大振动、冲击；

兼容性:

●5~30V供电电压；

●小体积、机械转换接口齐全，机械安装兼容性好；

●RS485、CANopen串行总线输出。

产品应用领域:

●机器人、精密机械、工程机械、军用设备、电梯、起重、物流设备、太阳能发电设备、水下机构角度控制系统……

●户外、沙漠、隔壁、高原、辐射、水下、泥浆、酸、碱、盐、油污、高温、高湿、严寒……各种极端恶劣工况环境中的角度运动控制系统。

二、系列分类

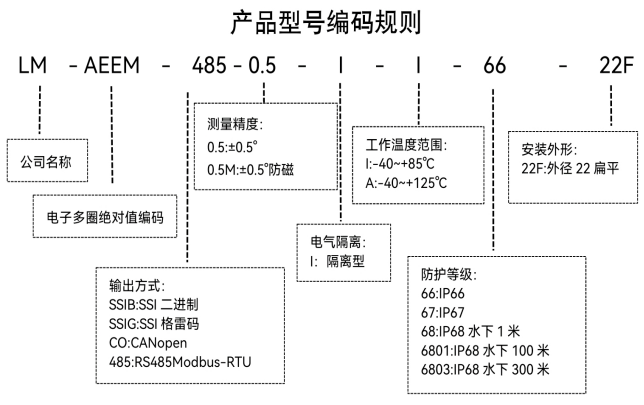

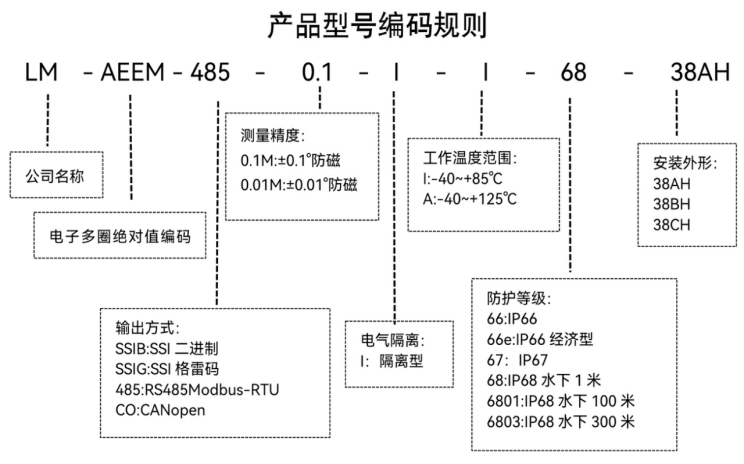

微型电子多圈绝对值编码器产品型号：

三、技术参数

1．微型电子多圈绝对值编码器电气参数：

产品参数表1

工作温度	-40~+85℃	40~+125℃
输出信号	●RS485（Modbus-Rtu通讯协议） CANopen(符合CiA301、CiA406、CiA305(LSS) 标准)
供电与输出端隔离	隔离电压1000V
当前位置设置	指令设置
方向设置	指令设置
工作电压范	5~30V
供电电流典型值（空载）	●12V供电时:<11mA ●24V供电时:<8mA

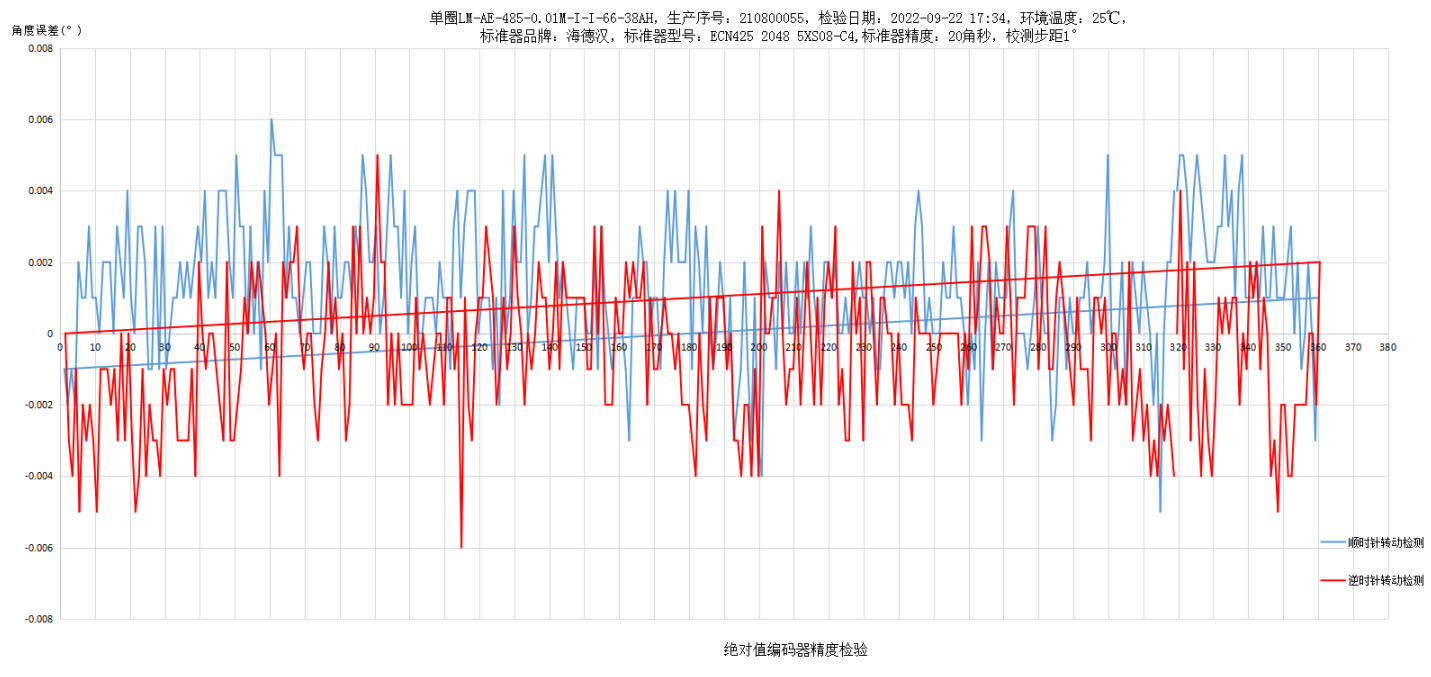

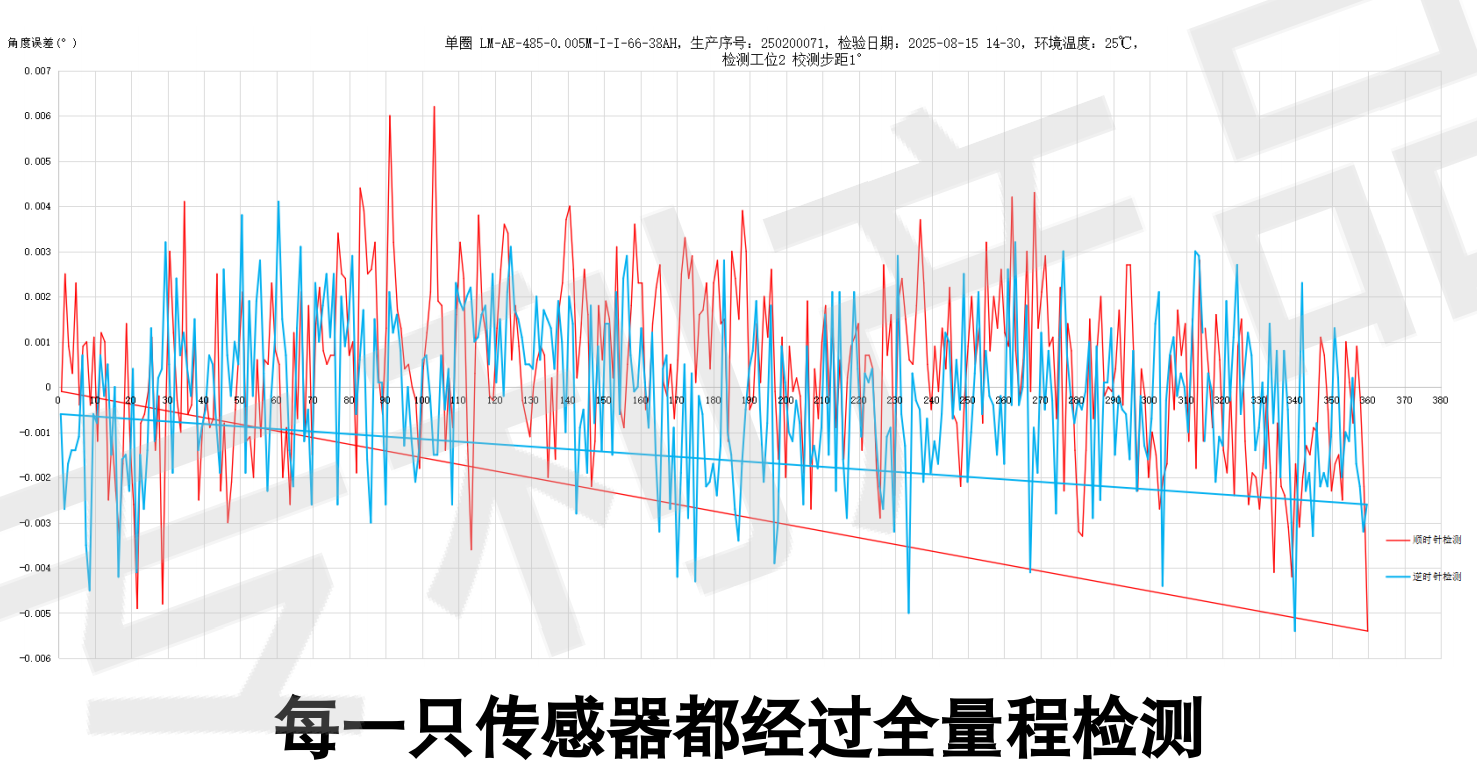

测量精度（20℃）	±0.5°
最大温飘(相对20°时)	0.1°	0.2°
负载能力	20mA
总线终端电阻	120Ω

产品参数表2

转速测量	无
单圈分辨率/圈数	8~16bit(精度低于0.005°)/24~16bit
响应时间	2ms
串行通讯波特率	可设置为1200/2400/4800/9600（默认）/19200/38400/57600 /115200/256000bps CANopen编码器默认250K，可设为10K~1000K
连续工作转速	IP66:12000rpm IP67:3000rpm IP68:1200rpm
保护功能	●电源反接保护●电源过压保护●电源端子与各输出端子间正、反接保护●各端子间正、反接保护
过热保护	高于额定工作温度15℃后编码器停止输出
防护等级	IP66防磁/IP67/IP68(304不锈钢外壳)
安装外形	22F:外径22、高度13.5、轴径6、轴长12
冲击加速度	200g
震动加速度	4g
传感器线缆长度	0.8m/定制长度
设计寿命	持续工作5年
质量保证	1年包换

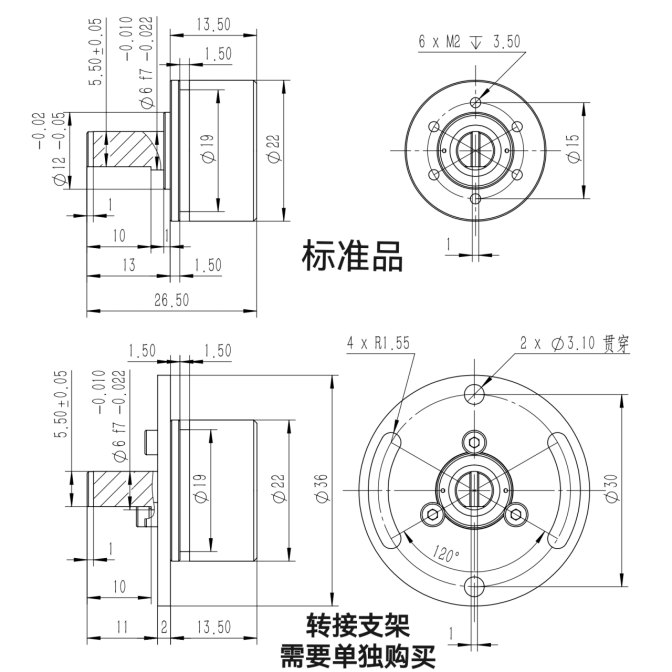

2．微型电子多圈绝对值编码器机械参数：

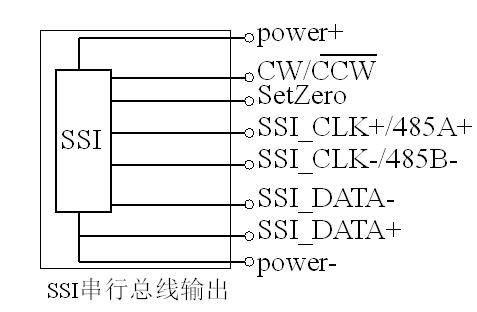

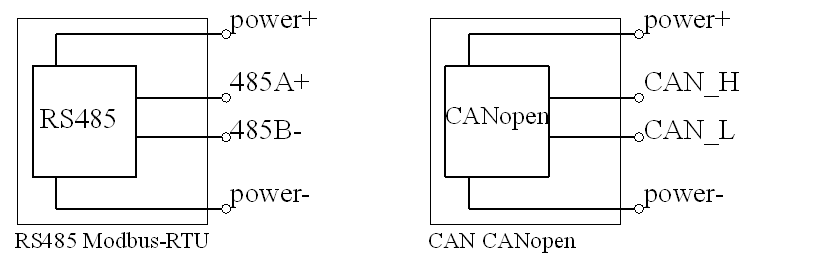

3．微型电子多圈绝对值编码器接线定义：
