上海了淼自动化技术合伙企业（有限合伙）为中国自动化行业提供超低价格、顶级性能的国产编码器。
262144圈纯机械齿轮多圈技术遥遥领先国内同行，与国际同步。
DWE-58系列拉线机械多圈绝对值编码器当前售价1380元起。
产品特点：

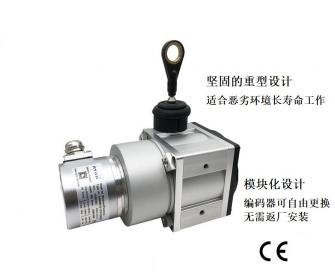

●坚固的重型拉线编码器（恒力开度仪）
●测量行程0 ~ 20000mm，分辨率高达0.025mm
●结构坚固，适合恶劣工作环境下长寿命工作
●高柔性多股不锈钢绳，绕线装置防跳线设计，不卡线
●特别适合直线位移测量，
安装方便，测量准确可靠
●可配不同类型的编码器（增量型或绝对值型）
应用范围：
●直线导轨系统，液压气缸系统、试验机
●伸缩系统，仓储位置定位，压力机械，金属板材机械，
●水平控制仪，水利闸门，建筑机械
●液压油缸的控制，可以实现低成本的高精度测量
●非防爆环境下使用
机械参数
测量行程 | 2米 | 3米 | 5米 | 10米 | 15米 | 20米 |
测量轮周长 | 200mm | 333.62mm | ||||
分辨率(mm) | 200/8192 | 333.62/8192 | 332.37/8192 | |||
重复精度 | 0.2mm | 0.3mm | 1mm | 2mm | 2mm | |
拉绳速度 | 10m/s | |||||
出口拉力(N) | 6~14 | 10~20 | ||||
钢 丝 绳 | 316不锈钢 | |||||
钢丝绳直径mm | 1.2 | 1.35 | 1.2 | 1.2 | 0.8 | |
外壳材料 | 铝合金/压铸锌 | |||||
防护等级 | IP64 | |||||
整套重量(kg) | 1.7 | 1.9 | 3.2 | 3.9 | 5.4 | 5.4 |
使用寿命 | 500000 | |||||
●使用寿命取决于负荷类型。影响因素包括：环境条件、安装情况、所使用的测量范围、移动速度以及加速度等因素 | ||||||
电气参数：
通讯类型 | SSI+ RS484Modbus-rtu、并口、RS485Mdbus-rtu、CANopen 、4-20mA +RS485Modbus-rtu、Profinet、EtherCAT、Modbus-TCP、4~20mA+3.3VModbus-rtu |
工作电压 | 10~30VDC |
编码器分辨率 | 13位X256圈 方向可调，预设位置可调，外部零位可调，总行程可调 |
注意事项
1. 安装时要使拉线垂直传感器，拉线不能摩擦出线口，可以提高产品的使用寿命和提高测量精度；
2. 拉绳位移传感器拉线安装头和设备移动端要可靠安装，防止长时间运行松动，自由弹簧，损坏钢丝绳；
3. 拉线头拉出后请不要突然松开，这样会造成传感器损坏，拉线时请勿超出线总长；
4. 电气连接请安装位移传感器上的接线说明接线，要保证接线正确才能通电；
5. 拉线位移传感器属于精密仪器请勿敲击，保证设备和钢丝绳清洁，延长使用寿命；
6. 要保护好钢丝绳不受外力损伤；
7. 室外或者环境比较恶劣的环境，请咨询艾研防水防尘出线口或防护外壳；
预延伸方案
如果测试的距离很小，中间的安装距离比较大，由于安装部分长度不参与测量，那么就没有必要选择行程比较大的位移 传感器，采用传感器外加延长线的方式解决，可以增加传感器的测试精度和减少费用。

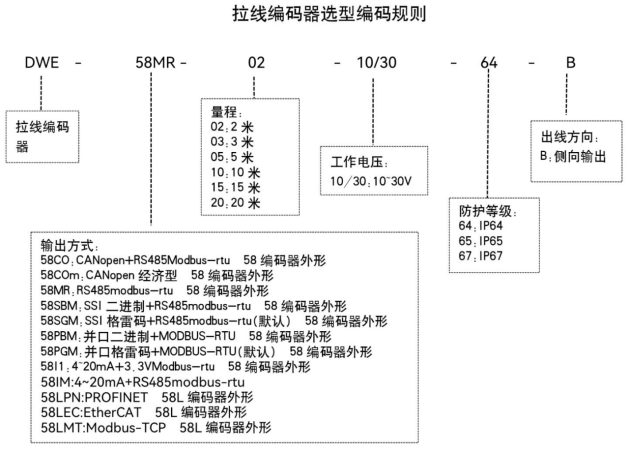

拉线编码器选型编码器规则
注:

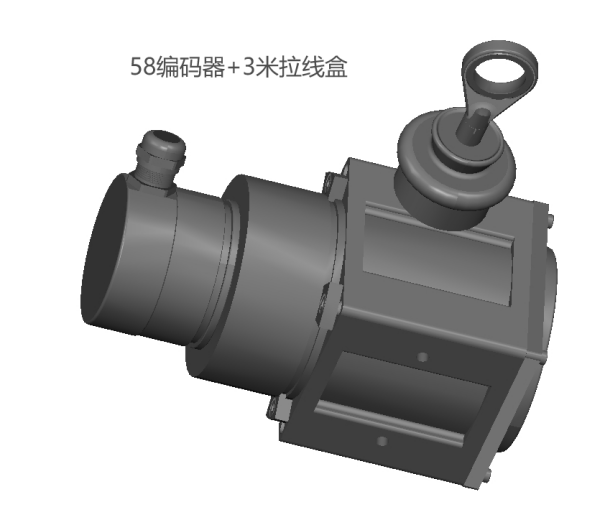

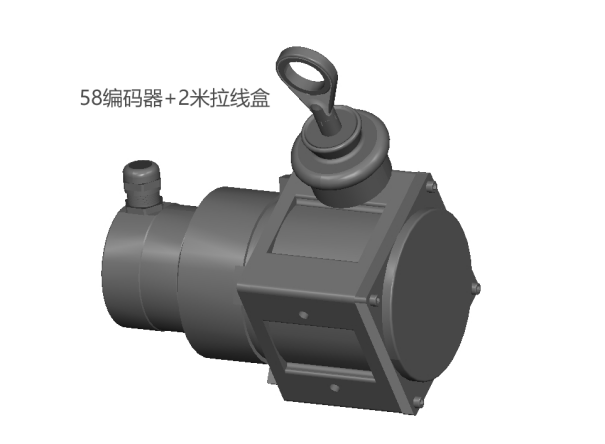

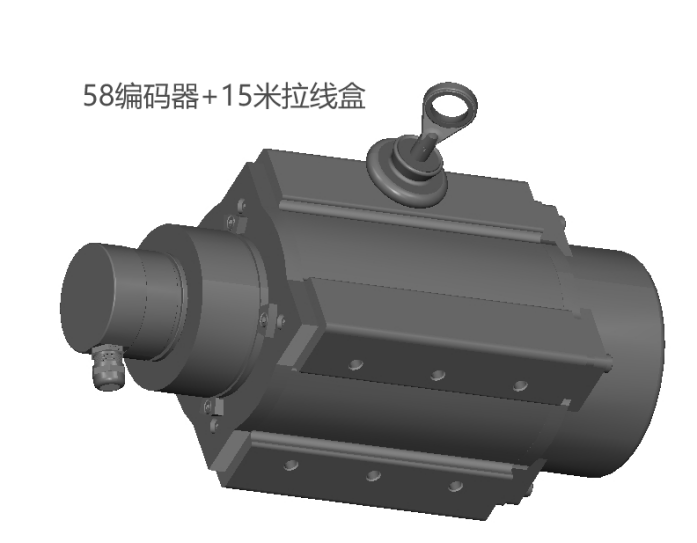

58编码器外形为电缆输出

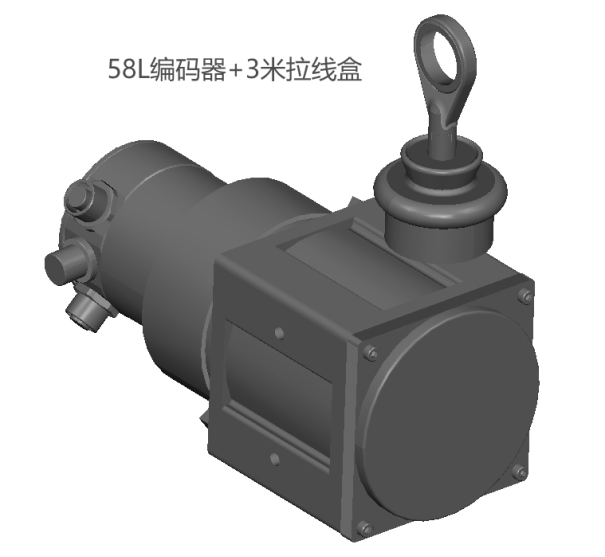

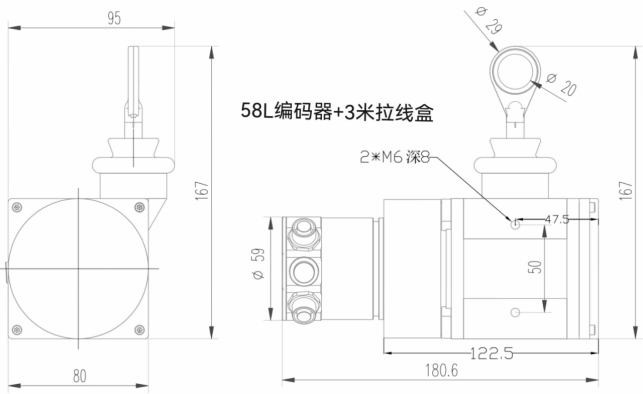

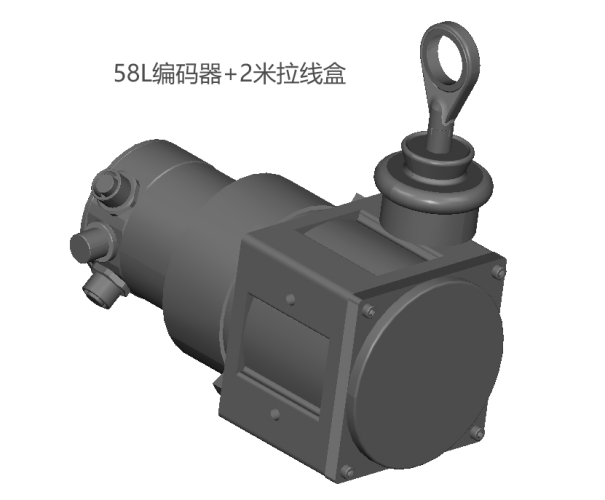

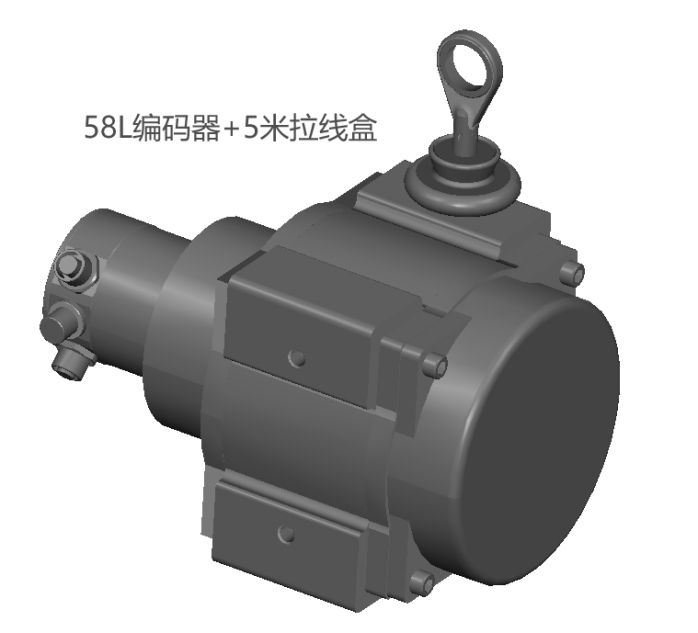

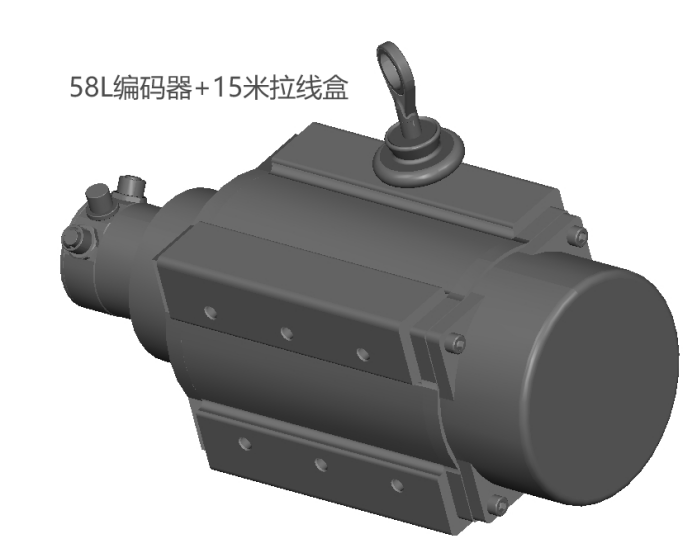

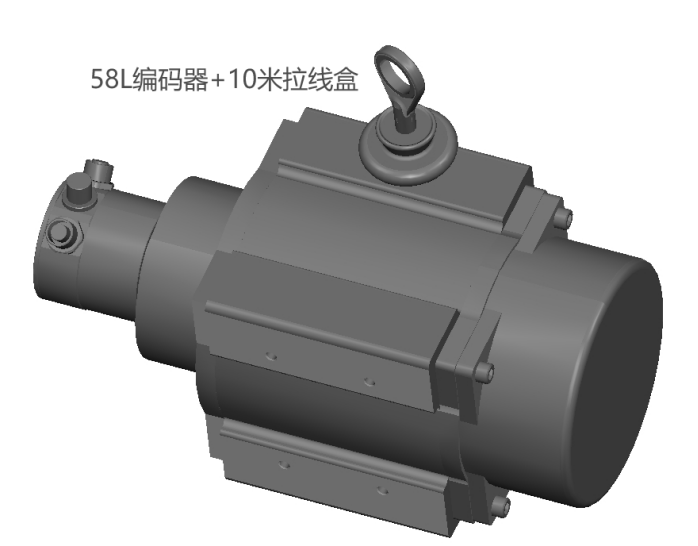

58L编码器外形为航空插座输出

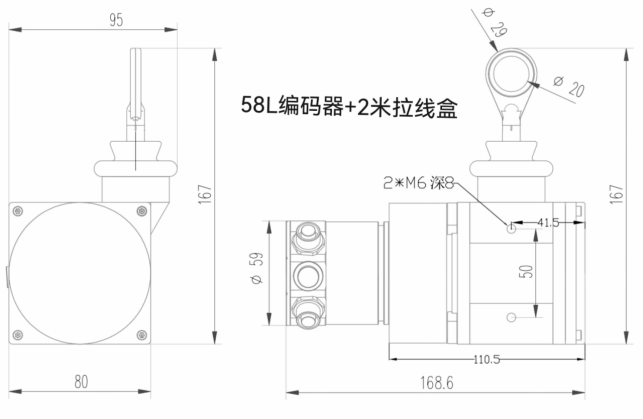

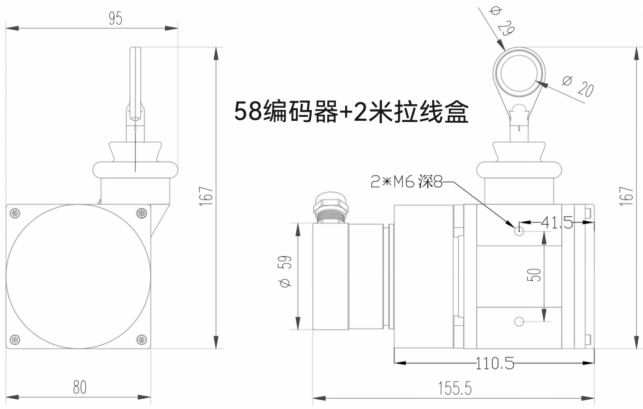

58编码器2米拉线盒机械接口尺寸：

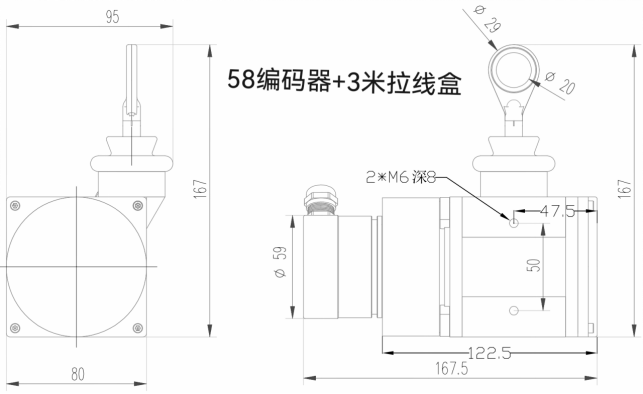

58编码器3米拉线盒机械接口尺寸：

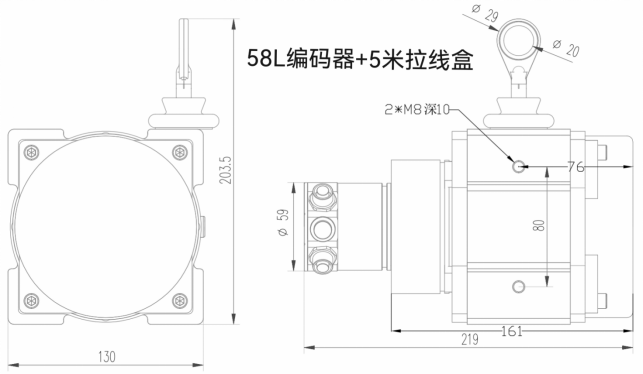

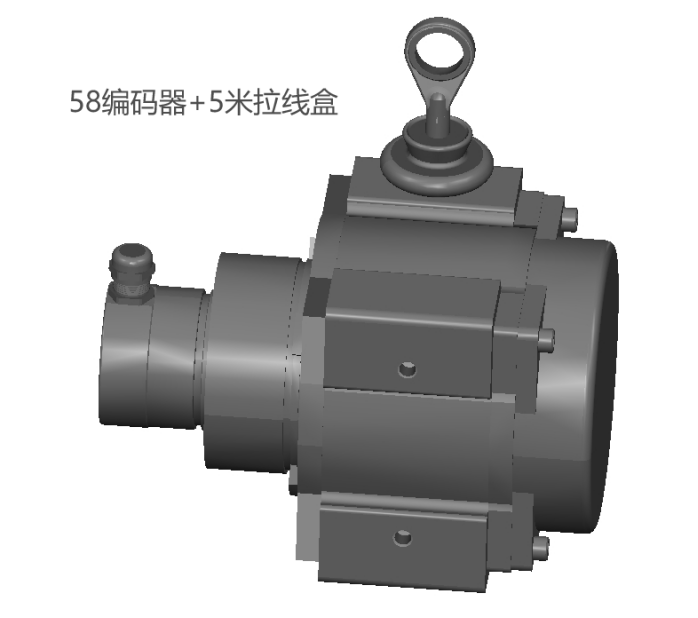

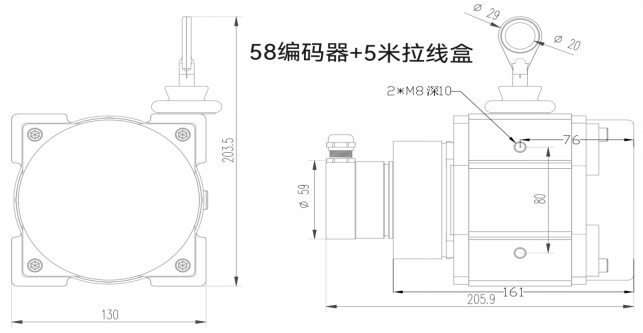

58编码器5米拉线盒机械接口尺寸：

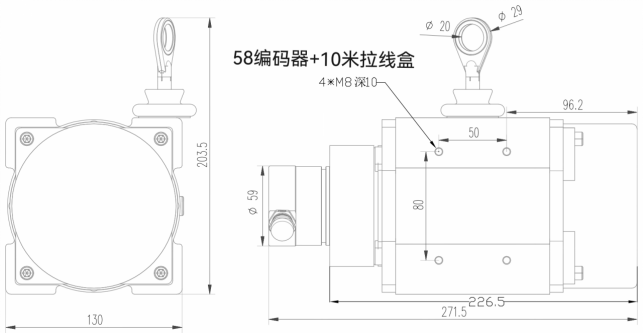

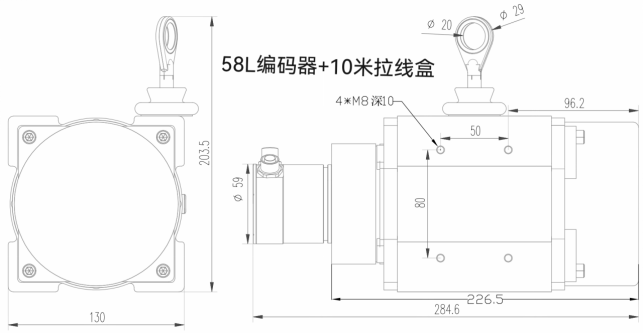

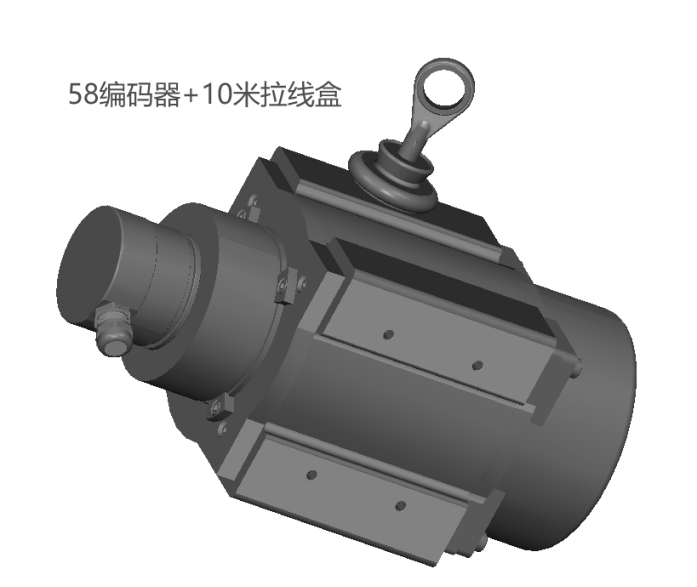

58编码器10米拉线盒机械接口尺寸：

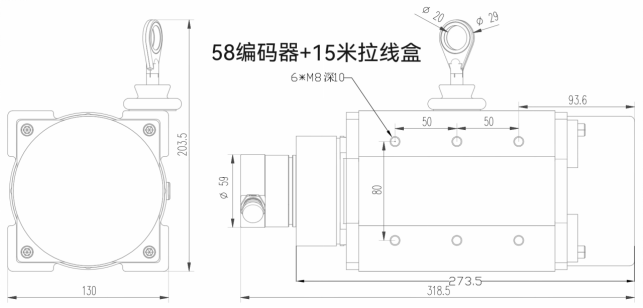

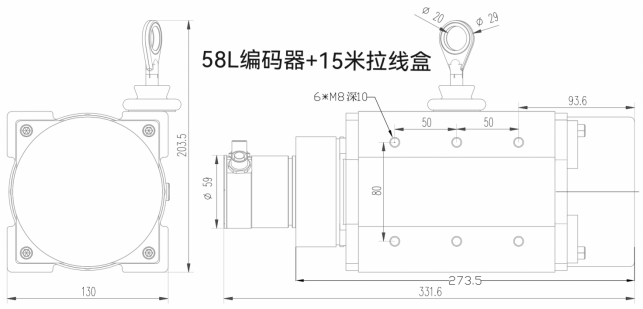

58编码器15米拉线盒机械接口尺寸：

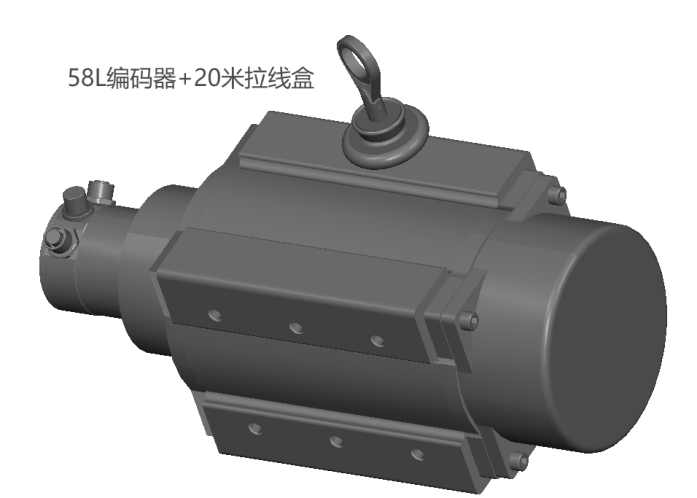

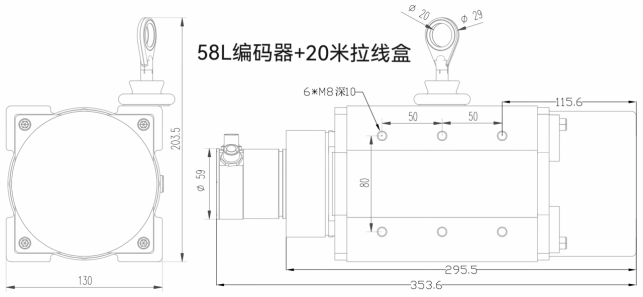

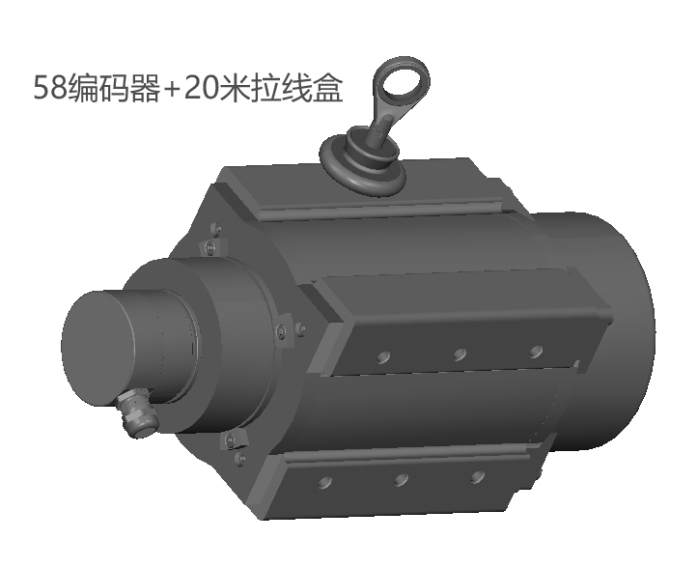

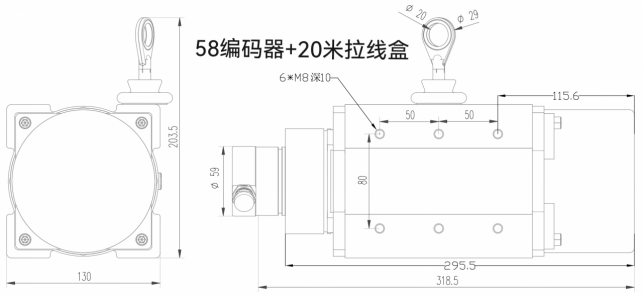

58编码器20米拉线盒机械接口尺寸：
