上海了淼-PROFINET/EtherCAT编码器制作M12航空插头-GME-58L系列

相关资料教程链接：

●淘宝购买链接：

PROFINET EtherCAT Modbus-TCP 以太网多圈绝对值编码器-淘宝网

以太网编码器用航空插头 工业以太网编码器 上海了淼自动化-淘宝网

拉线编码器 ROFINET EtherCAT CAN RS485 4~20mA SSI 本安防爆-淘宝网

58多圈编码器支架 多圈绝对值编码器262144圈 上海了淼-淘宝网

●产品手册下载链接：

GME-58系列-多圈绝对值编码器产品手册.pdf

拉线编码器

●3D外形图下载链接：

3D外形图-GME-58L系列夹紧同步法兰

3D外形图-GME-58L系列柔性盲孔

3D外形图-方形编码器支架

●GSDML文件下载链接：PROFINET-IO编码器GSD文件

●ESI文件下载链接：EtherCAT编码器ESI文件

●PLC项目工程例程下载链接：

例程-PROFINET-IO编码器S7-200 Smart PLC

例程-PROFINET-IO编码器S7-1200系列博途

例程-EtherCAT编码器 欧姆龙NX1P2

例程-EtherCAT编码器 汇川AM403 中型PLC

例程-Modbus-TCP编码器S7-200 Smart PLC

例程-Modbus-TCP编码器S7-1200系列博途

●图文教程链接：

工业以太网编码器图文教程：

 工业以太网编码器使用教程

PROFINET/EtherCAT编码器制作M12航空插头

Profinet编码器与西门子S7-200SMART 应用教程

PROFINET编码器通过西门子PLC S7-1200/S7-1500应用教程

Modbus-TCP编码器制作M12航空插头

Modbus-TCP编码器与西门子PLCS7-1200/S7-200PLC使用教程

EtherCAT编码器与倍福TwinCAT应用教程

EtherCAT编码器与汇川中型PLC AM403应用教程

EtherCAT编码器与欧姆龙PLC NX1P2 应用教程

●视频教程链接：

Profinet编码器与西门子S7-1200PLC TIA Portal教程视频1

Profinet编码器83报文与西门子S7-1200PLC教程视频2

Profinet编码器860报文与西门子S7-1200PLC教程视频3

Profinet编码器与西门子S7-200 PLC-83报文教程视频

Profinet编码器与西门子S7-200 PLC-860报文教程视频

西门子PRONETA 软件分析Profinet编码器教程视频

EtherCAT编码器与汇川中型PLC AM403 InoProShop应用教程1

EtherCAT编码器与汇川中型PLC AM403 InoProShop应用教程2

上海了淼自动化技术合伙企业（有限合伙）为中国自动化行业提供超低价格、顶级性能的国产编码器。

262144圈纯机械齿轮多圈技术遥遥领先国内同行，与国际同步。

注意：

以太网编码器电源线要使用带屏蔽双绞线，网络线要使用超五类带屏蔽工业电缆，布线时要远离电机动力线，以降低干扰对网络通讯的影响。

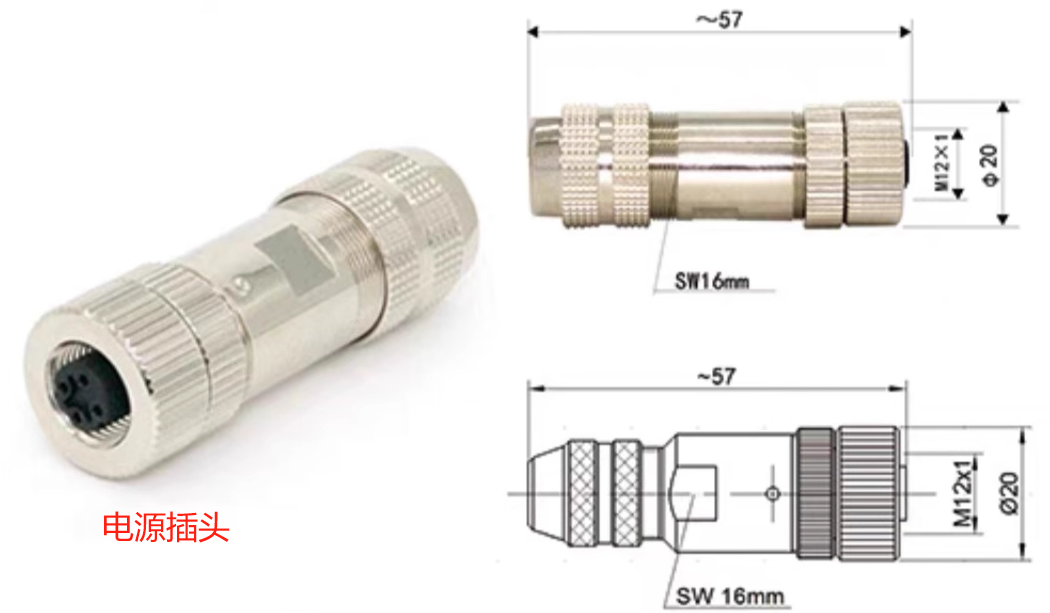

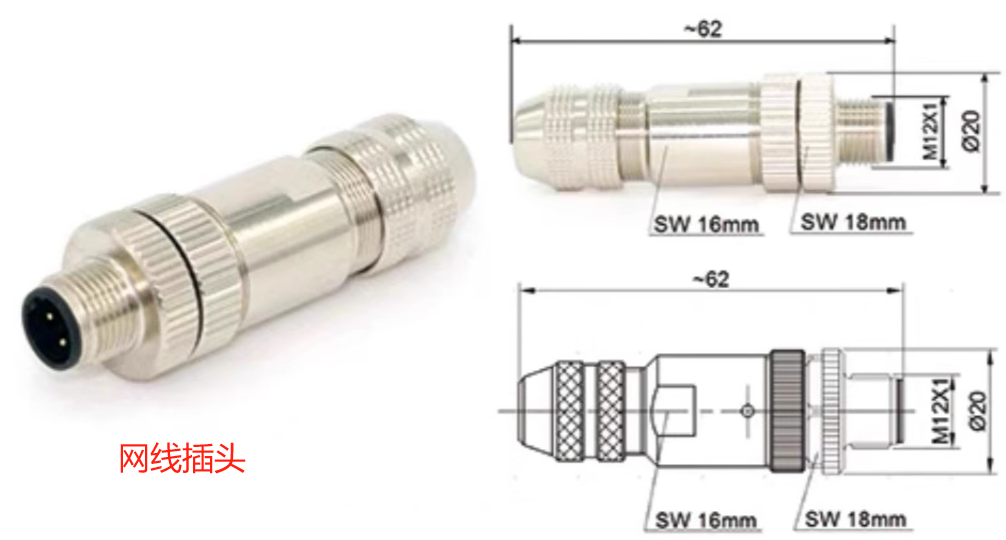

1、M12航空插头尺寸

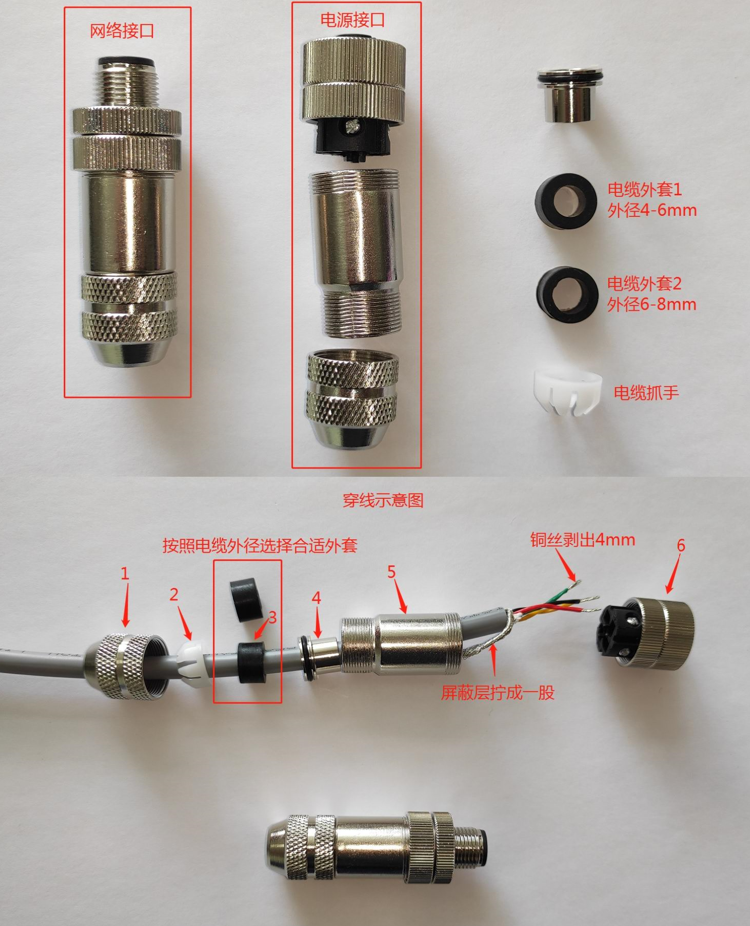

2、M12航空插头总体穿线示意图

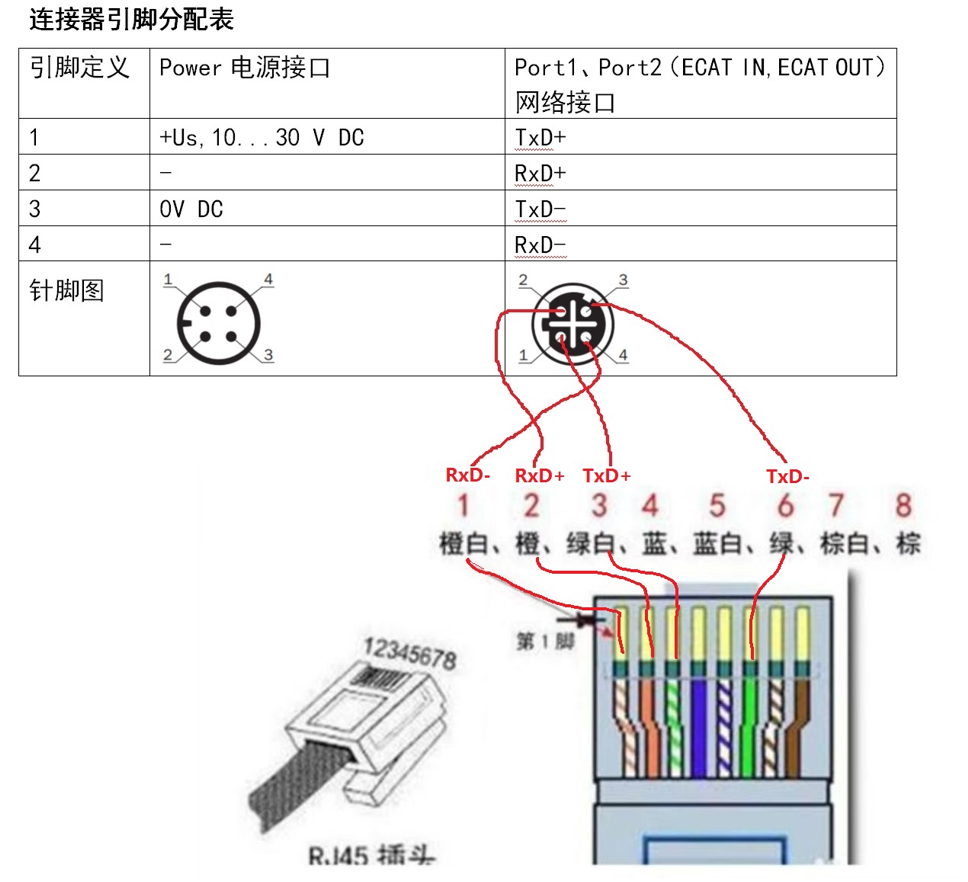

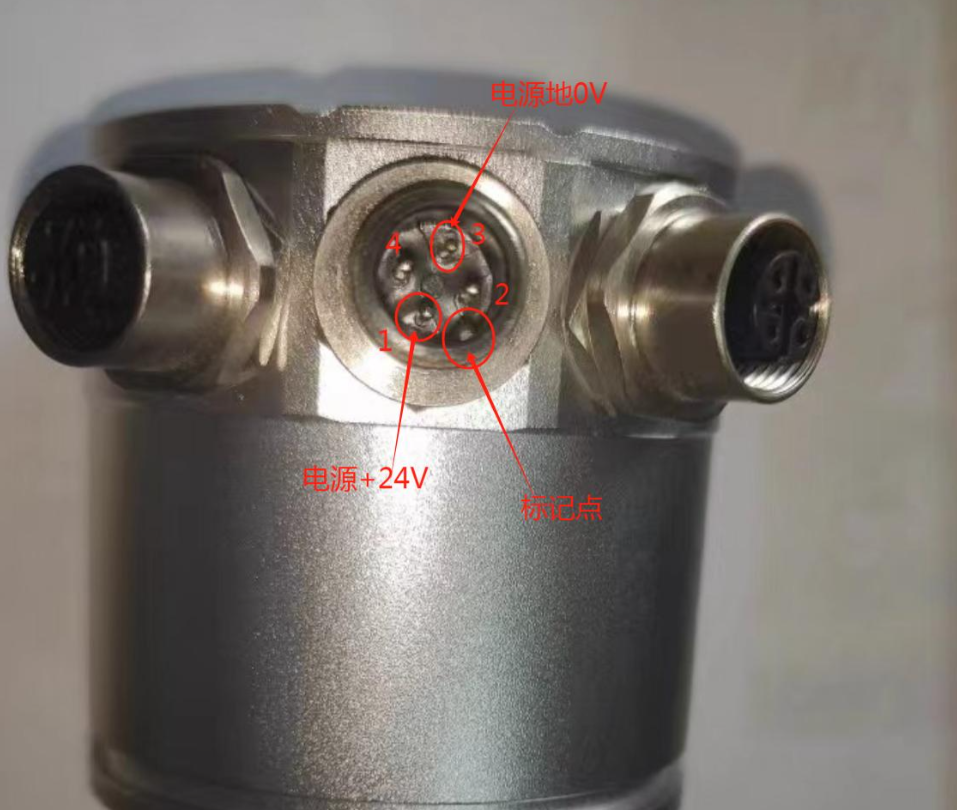

3、编码器M12连接器与RJ45网线线序示意图：

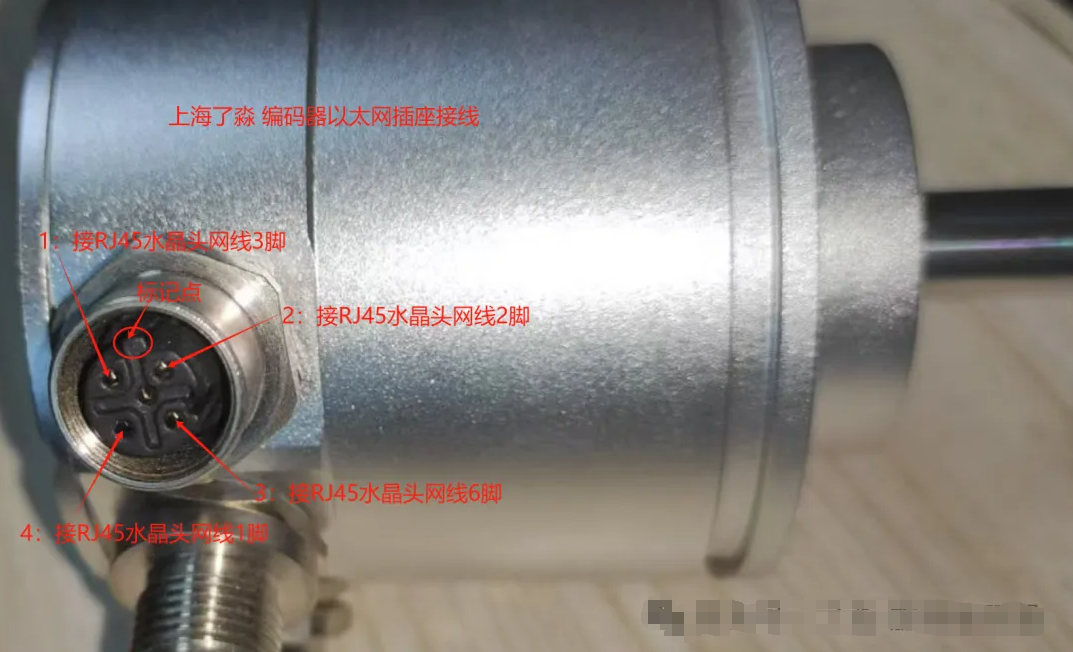

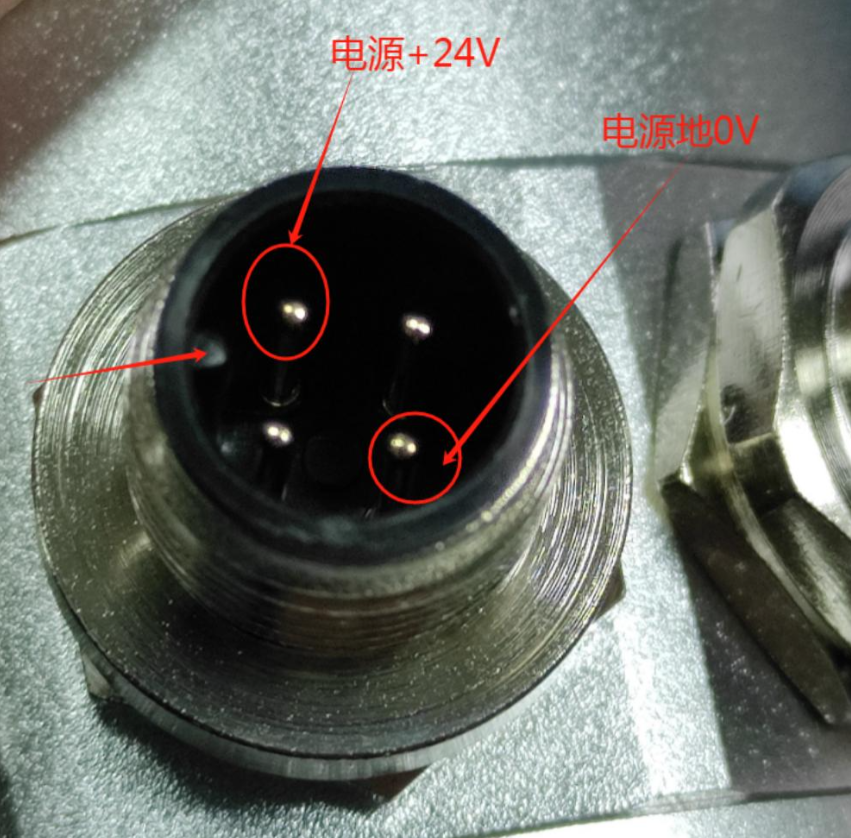

要注意编码器插座上的针脚顺序

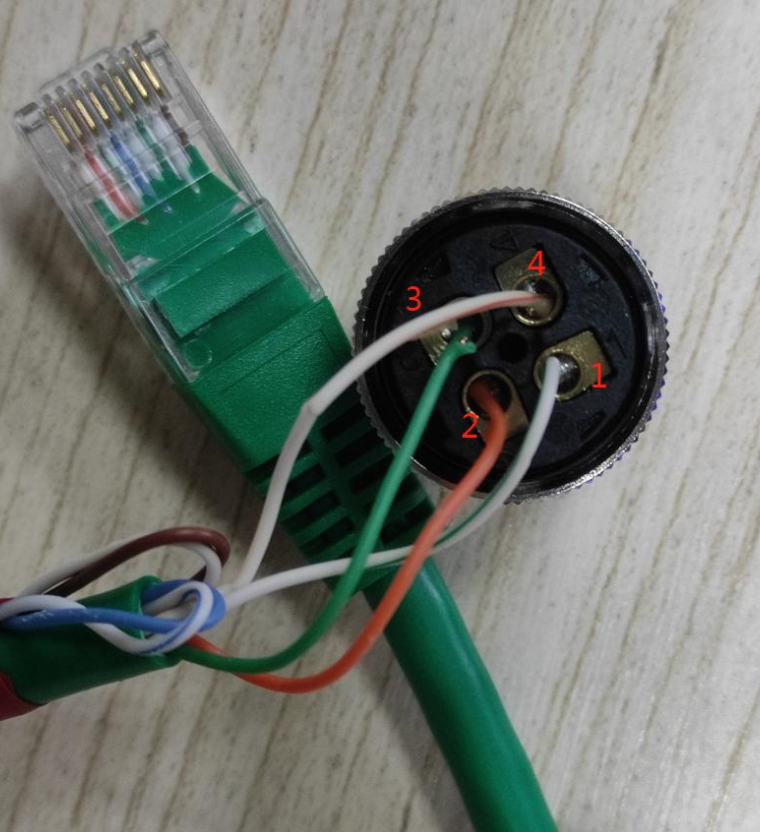

4、编码器M12连接器与CAT5e超五类8芯带屏蔽工业以太网线接法：

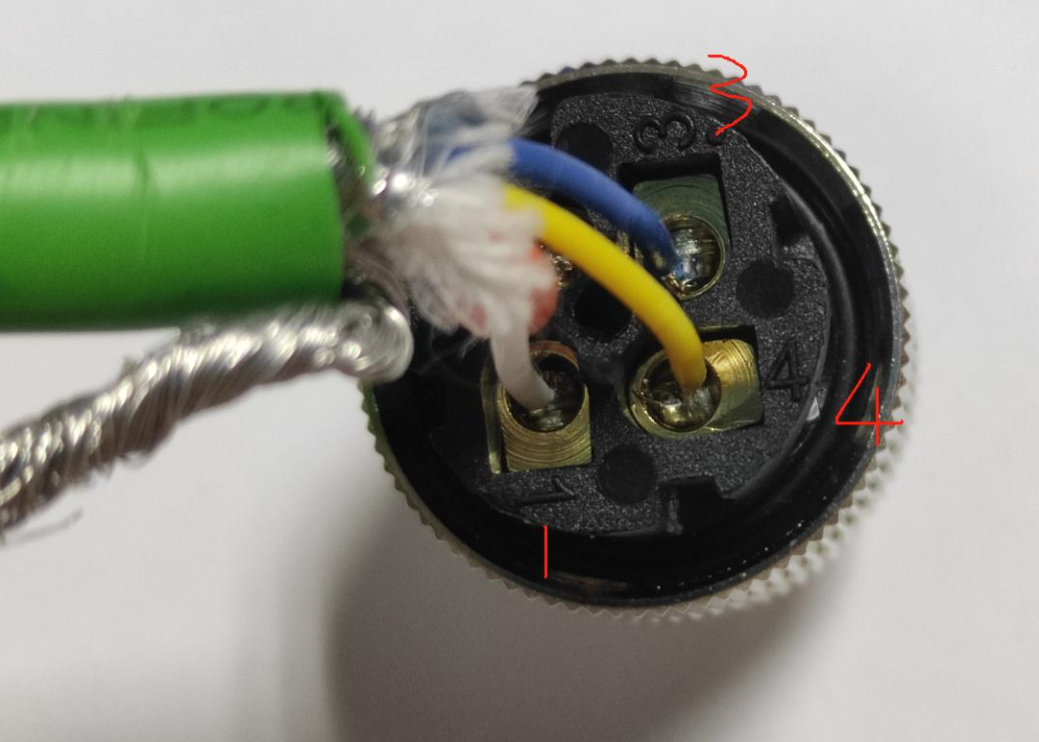

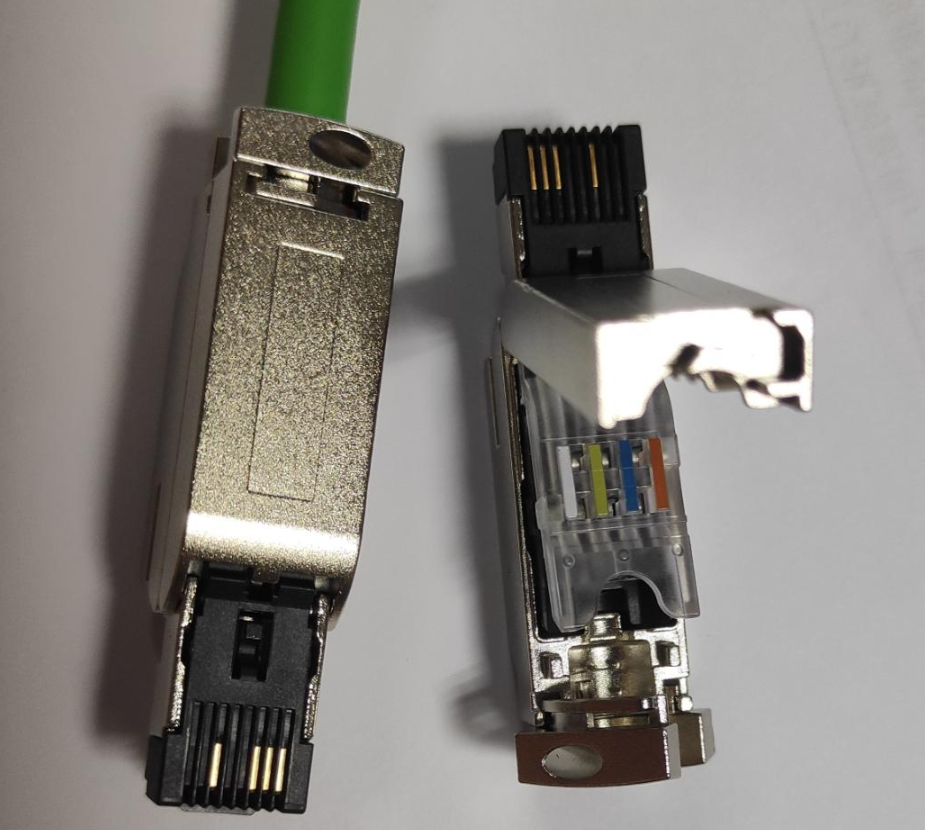

5、编码器M12连接器与超五类4芯西门子专用工业以太网线接法：
