多圈4-20mA电流型编码器教程-GME-58-I1系列-上海了淼

1、编码器技术参数：

产品型号：GME-58-I1-13/8-0.5-10/30-10-RS10-65-B

1、法兰外径：58mm

2、法兰形式：夹紧同步法兰(轴径10mm)

3、机械圈数：256圈

4、单圈分辨率：65536

5、电源电压：DC 10~30V，功耗（空载）0.6W

6、UART通讯：电平3.3V，支持modbuRTU协议

7、输出方式：4~20mA

8、数字通道输出精度：±0.5°模拟量附加误差＜0.05%

9、响应时间：20ms

10、IP等级：IP65

11、出线方式：径向侧出

12、电气隔离：供电与输出信号间非隔离1000V

13、使用温度：-40℃~+85℃

14、引线长度：1米，6芯屏蔽线

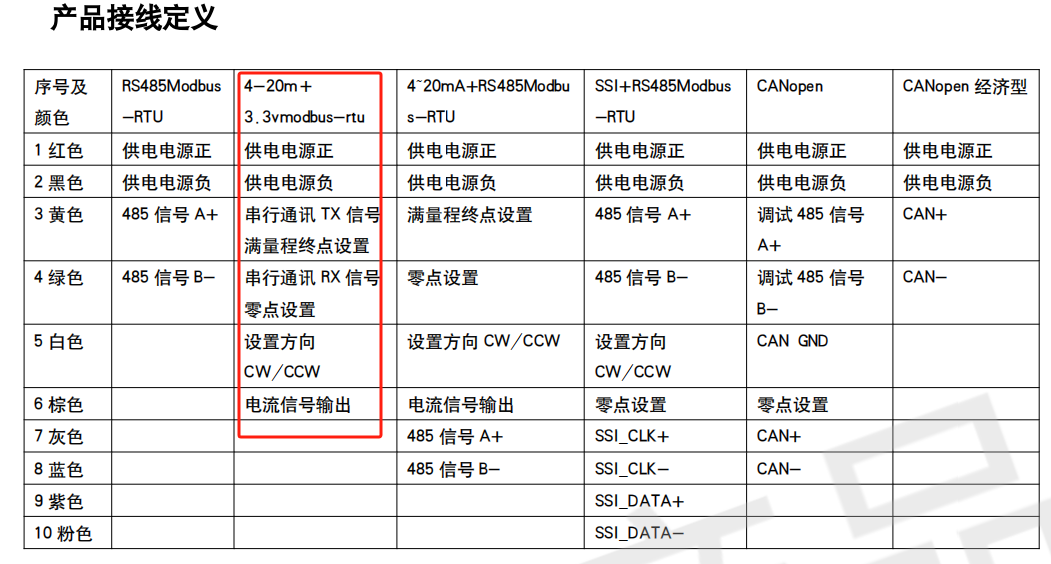

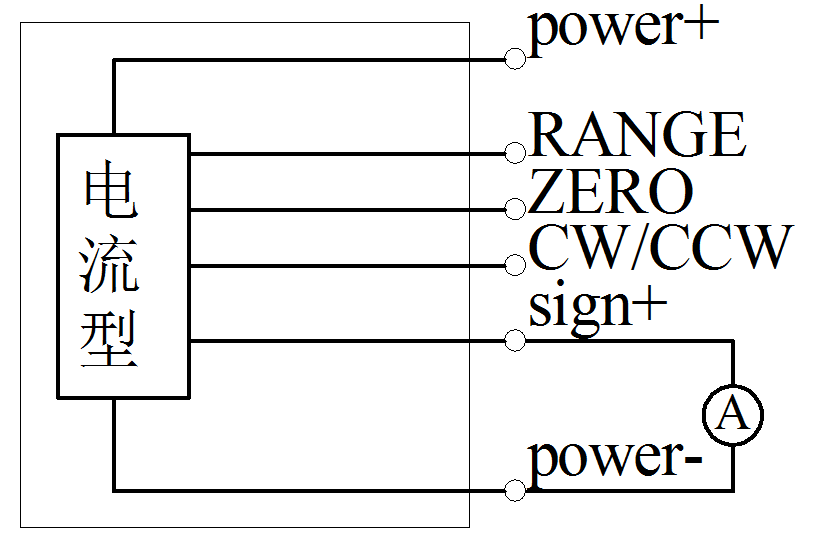

15、接线方式：

红—电源+，黑—电源地，黄—量程设置RANGE/TX，绿—零点设置ZERO/RX，白—方向线CW/CCW，棕—电流输出sign+

2、信号线设置说明：

多圈4-20mA电流型编码器在角度0圈0°~最大满量程范围内输出信号由4mA到20mA线性变化。

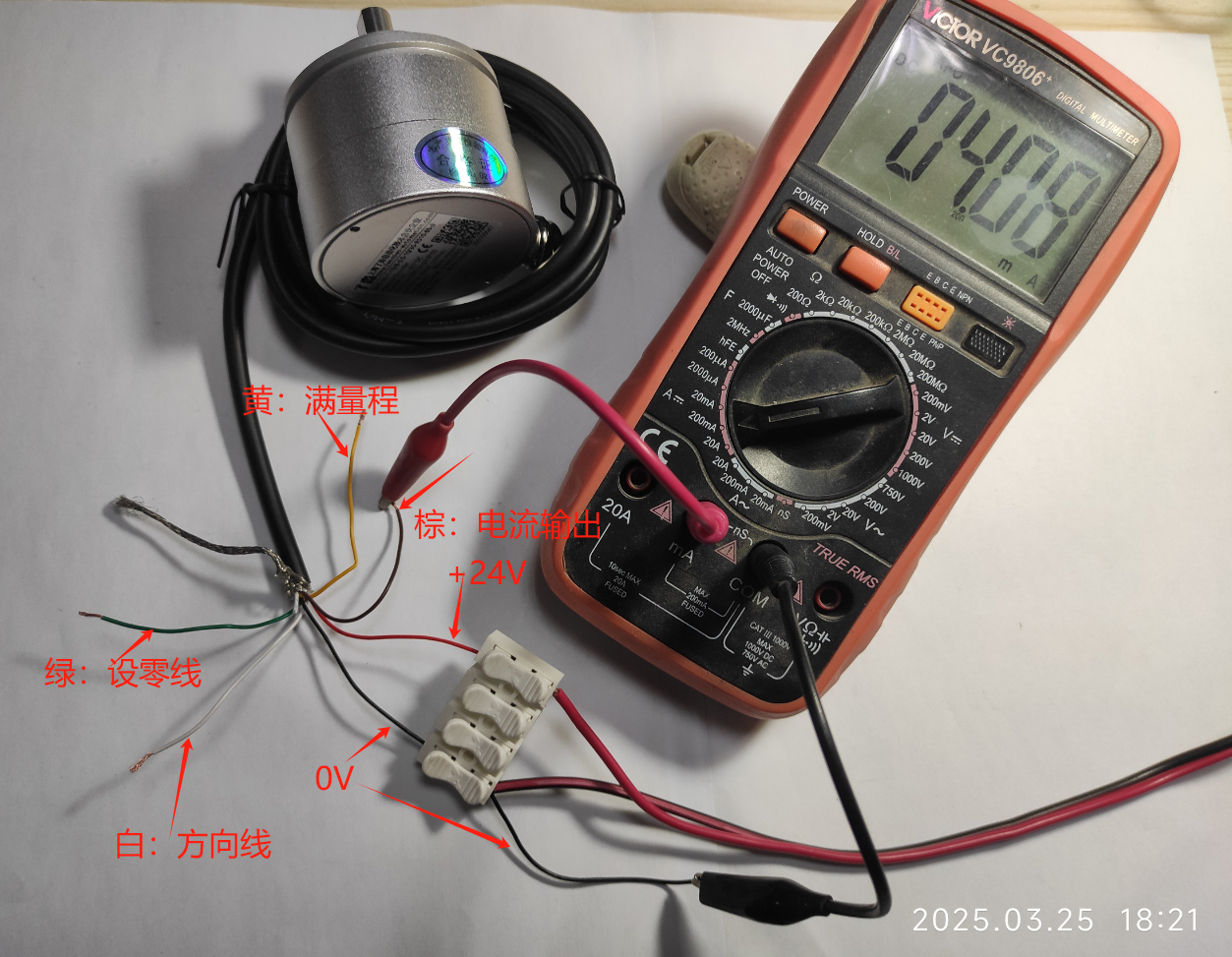

硬件设置步骤：

第一步：设置方向线，编码器接上电源后，按照需求设置方向线电平，白色方向线CW/CCW接入电源地时角度随绕轴顺时针方向增大，白色方向线CW/CCW接入电源+时角度随绕轴逆时针方向增大。

第二步：设置零点，将编码器的输出接上电流表，转动编码器到合适位置上，将绿色线零点设置ZERO接入电源地3秒以上，之后悬空，则设置当前多圈值为0圈，单圈角度0度，即：输出电流4mA。注意：零点设定时，如果出现输出电流不稳定，则需微调角度，重新进行零位设置。设置完毕后，需要将绿色线零点设置ZERO必须接入电源+，

第三步：设置满量程，在满量程时输出电流值为最大值20mA，当超过满量程时编码器持续输出最大电流值20mA。如需重置最大量程时，将编码器的输出接上电流表，旋转编码器到合适位置上，将黄色线量程设置RANGE接入电源地 3秒以上，之后悬空，则设置当前多圈值和单圈角度为最大电流输出量程，即：输出电流20mA，若角度值超出所设量程角度，则编码器保持输出20mA。设置完毕后，黄色线量程设置RANGE接入电源+。

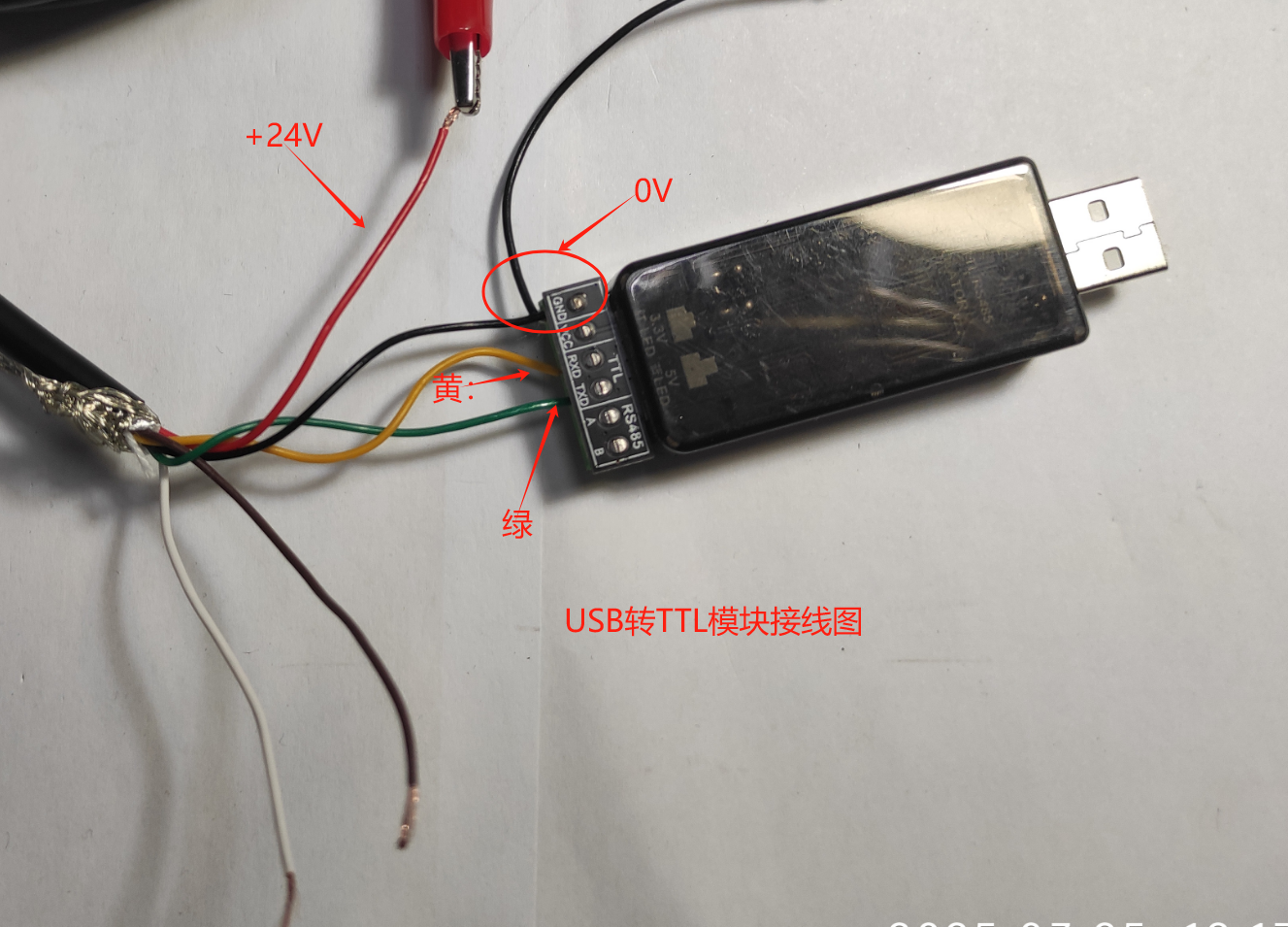

3、3.3V-TTL接口通讯说明：

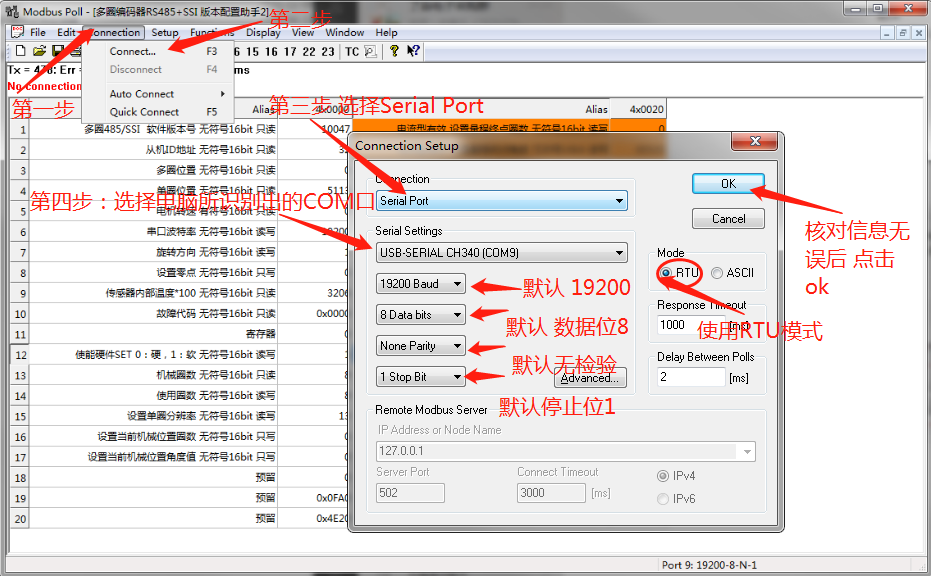

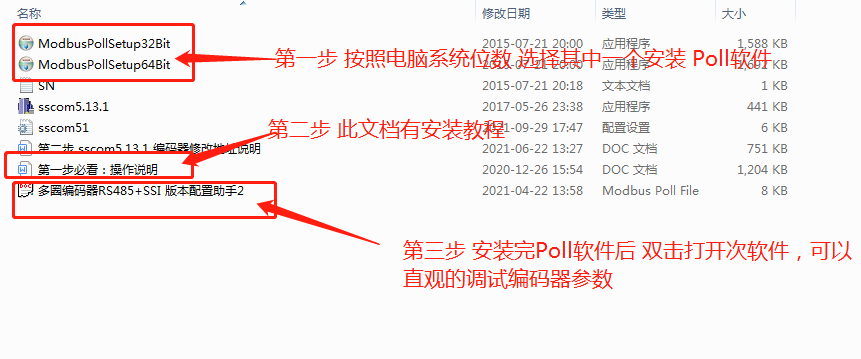

修改电脑端USB转TTL串口通信参数

编码器出厂默认：波特率19200，数据位8位，无校验，停止位1位，Modbus-RTU站号为32.

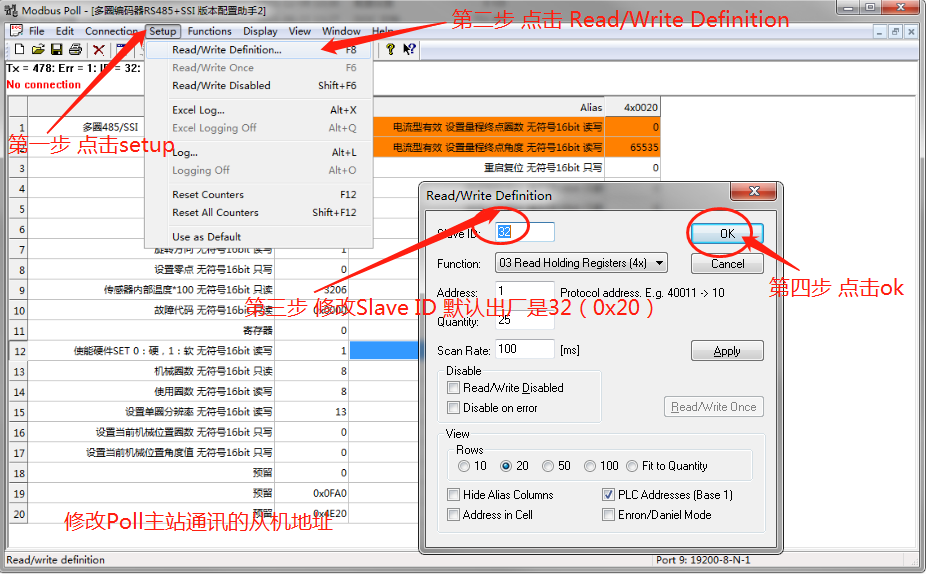

设置POLL软件下属从机编码器站号

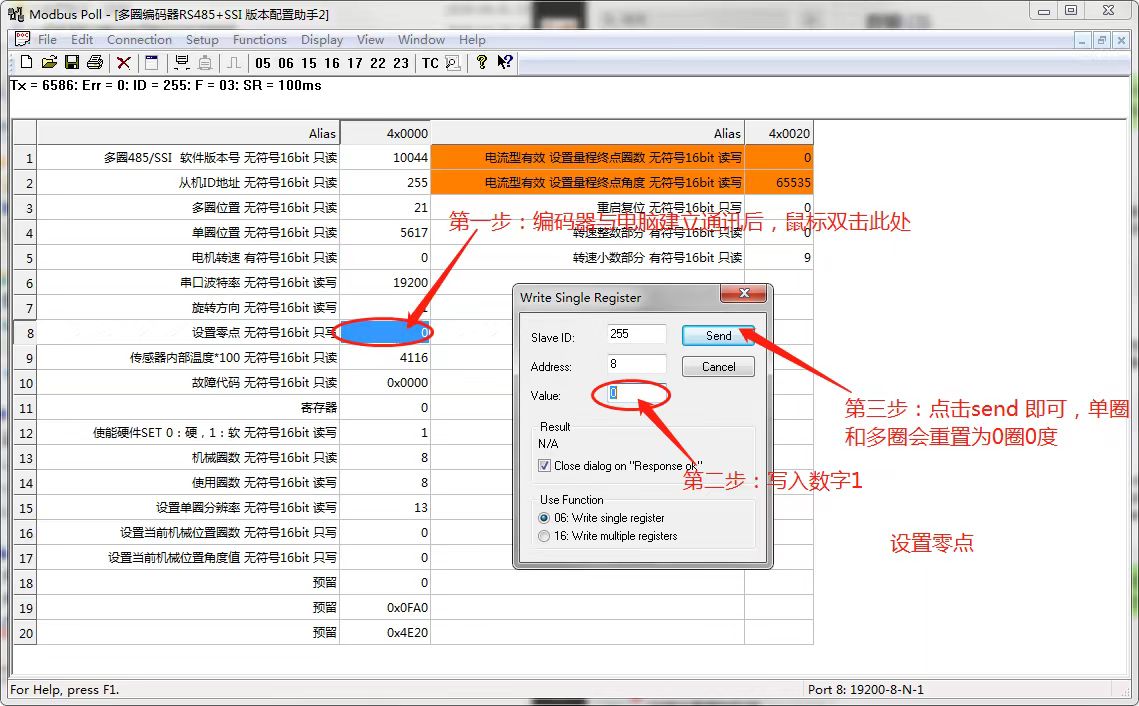

设置编码器零点

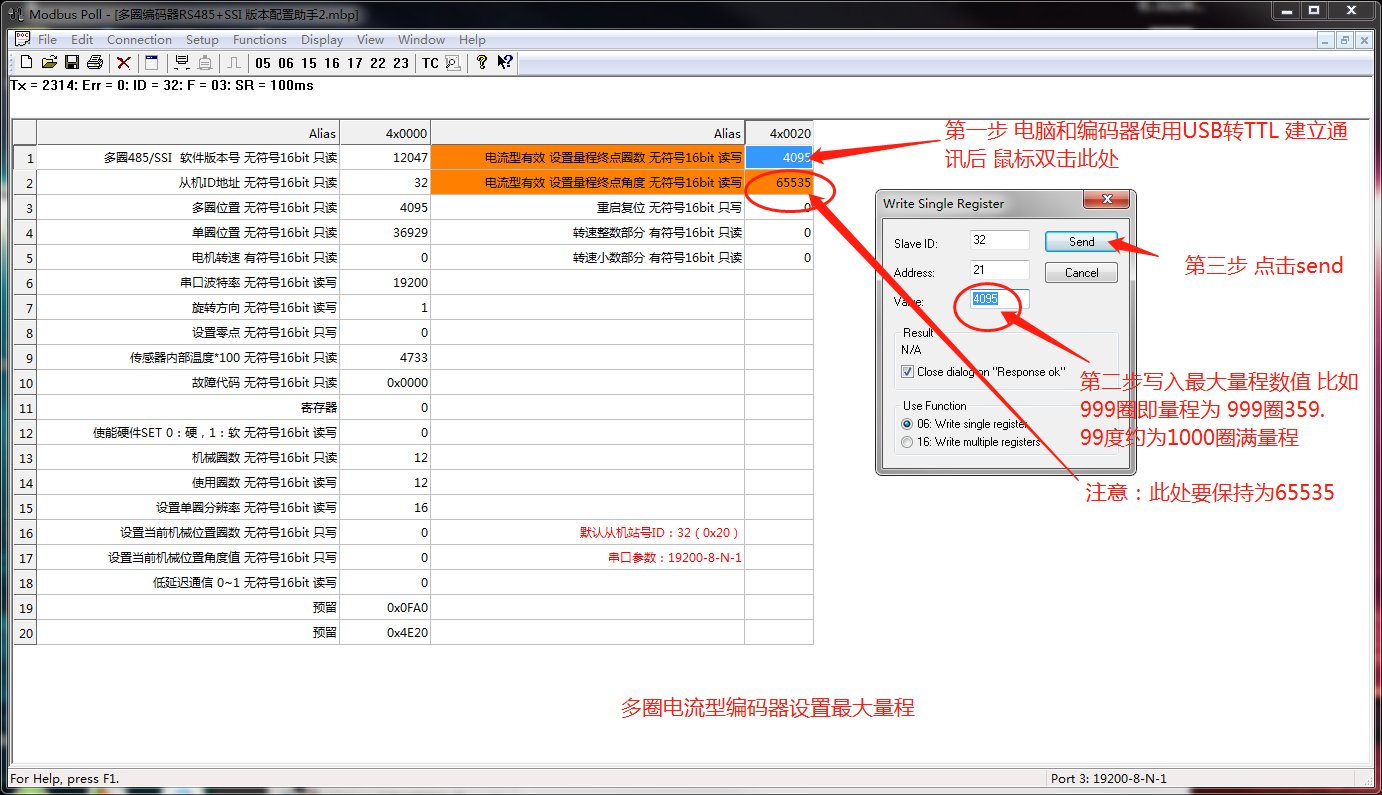

多圈电流型设置最大量程

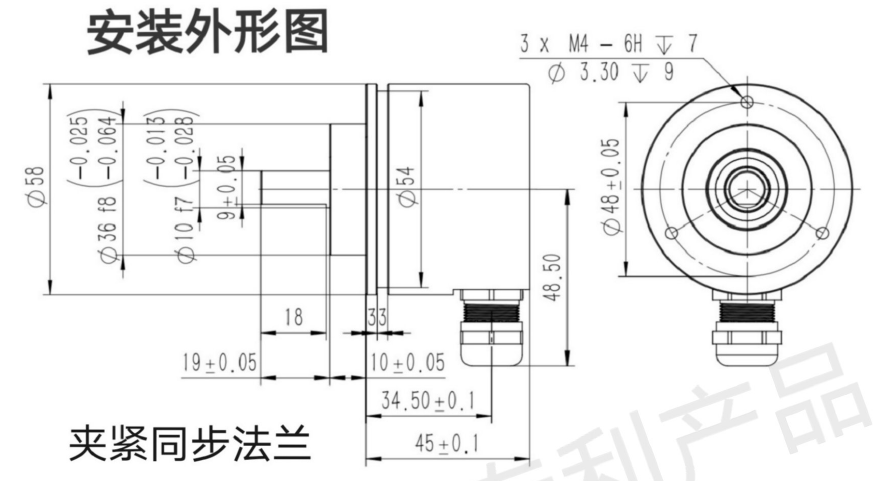

4、安装尺寸就要求：

要求使用类似下图柔性联轴节连接传感器转轴，保证传感器寿命。
