单圈三线制4-20mA电流型编码器教程-LM-AE系列-上海了淼

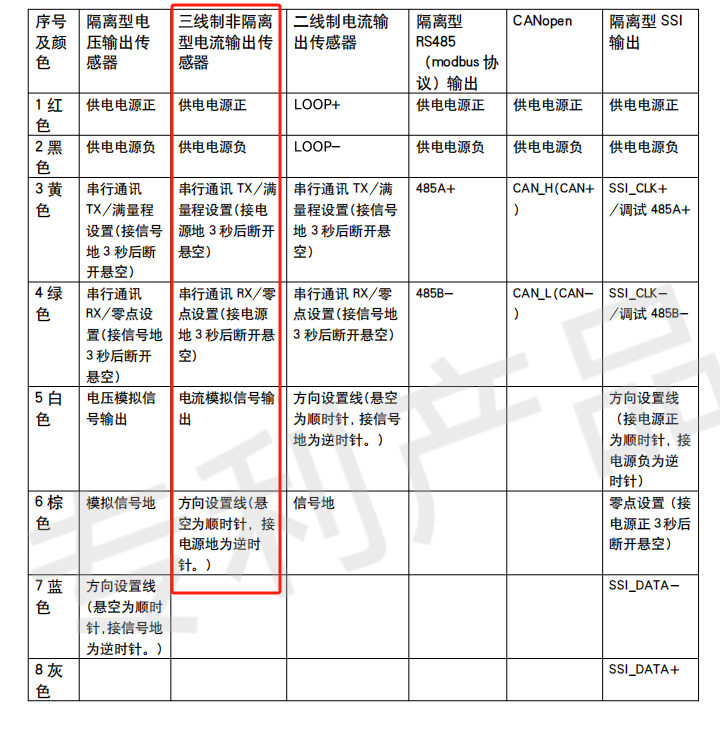

1、编码器接线：

2、信号线设置说明：

单圈三线制4-20mA电流型编码器在角度0°~最大量程范围内输出信号由4mA到20mA线性变化。

硬件设置步骤：

第一步：设置方向线，编码器接上电源后，按照需求设置方向线电平，棕色方向线CW/CCW悬空时角度随绕轴顺时针方向增大，白色方向线CW/CCW接入电源地时角度随绕轴逆时针方向增大。

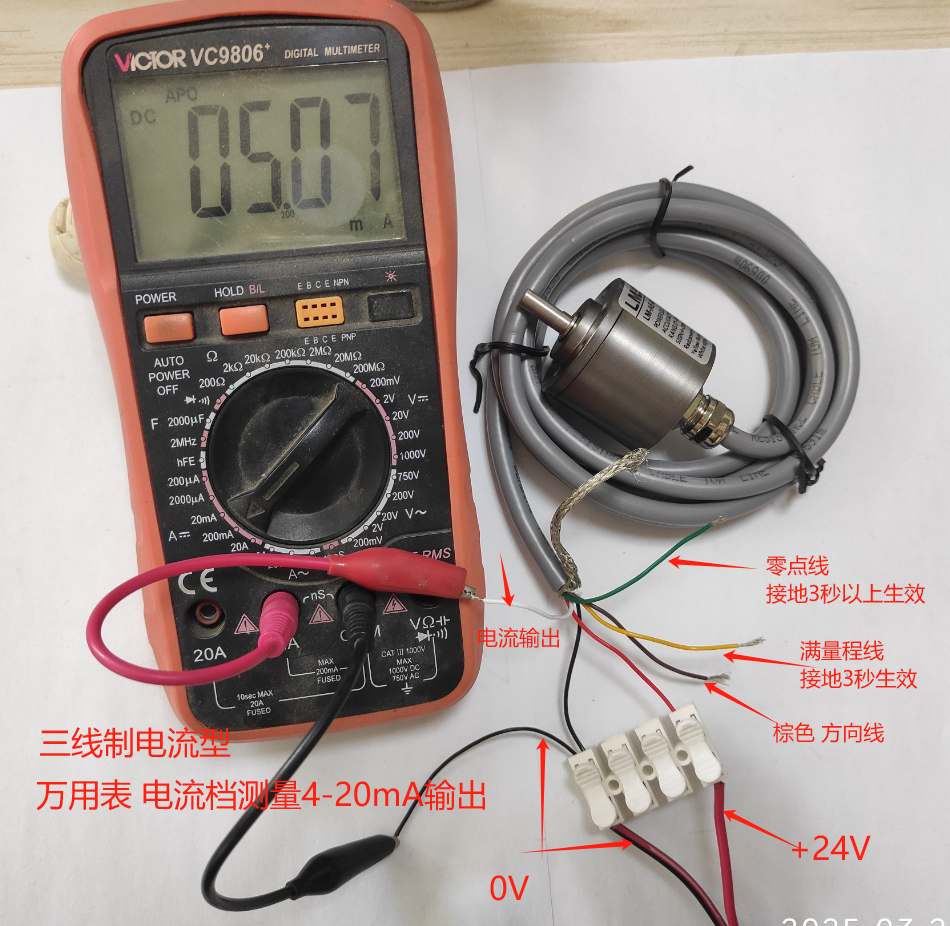

第二步：设置零点，将编码器的输出接上电流表，转动编码器到合适位置上，将绿色线零点设置ZERO接入电源地3秒以上，之后悬空，则设置当前角度0度，即：输出电流4mA。注意：零点设定时，如果出现输出电流不稳定，则需微调角度，重新进行零位设置。设置完毕后，需要将绿色线零点设置ZERO必须悬空保持绝缘，

第三步：设置满量程，在满量程时输出电流值为最大值20mA，当超过满量程时编码器持续输出最大电流值20mA。如需重置最大量程时，将编码器的输出接上电流表，旋转编码器到合适位置上，将黄色线量程设置RANGE接入电源地 3秒以上，之后悬空，则设置当前多圈值和单圈角度为最大电流输出量程，即：输出电流20mA，若角度值超出所设量程角度，则编码器保持输出20mA。设置完毕后，黄色线量程设置RANGE保持悬空，做好绝缘处理。

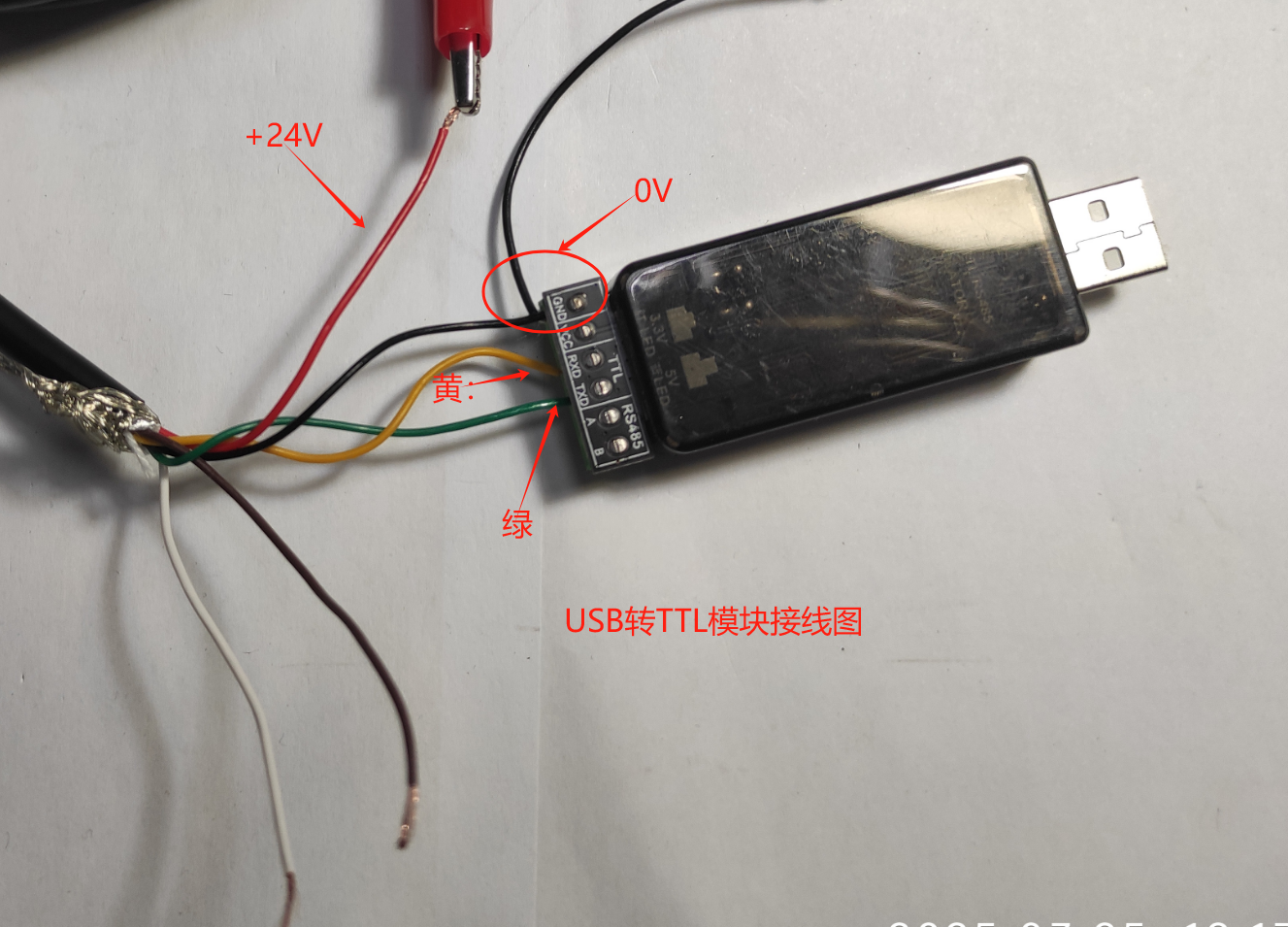

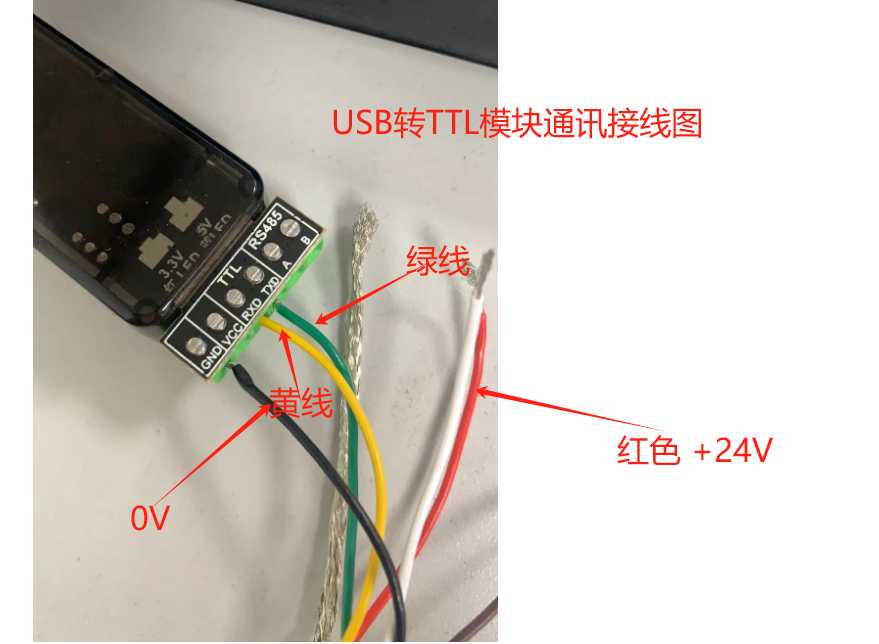

3、3.3V-TTL接口通讯说明：

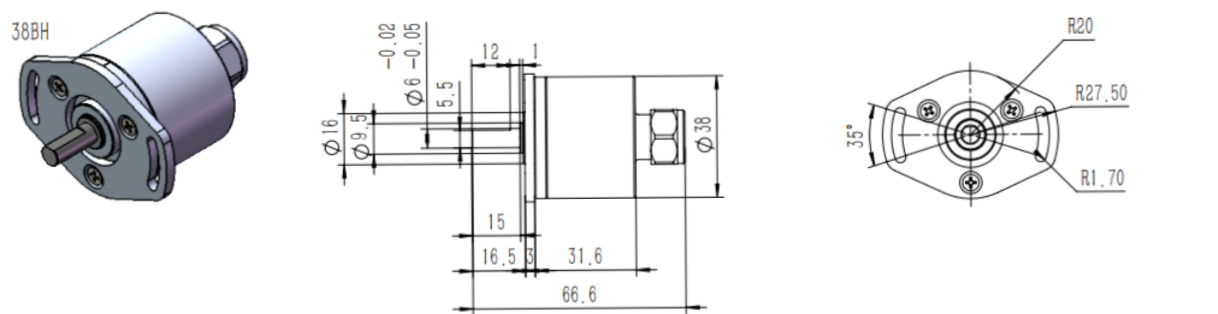

4、安装尺寸就要求：

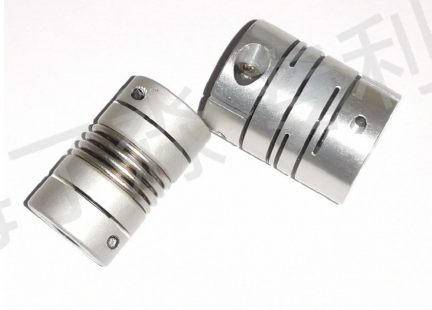

要求使用类似下图柔性联轴节连接传感器转轴，保证传感器寿命。
