单圈二线制4-20mA电流型编码器教程-LM-AE系列-上海了淼

1、编码器技术参数：

产品型号：LM-AE-l3-0.5-U-I-68-38AH

1、量    程：0°~ 359.99°

2、旋转方向：信号线设置

3、电源电压：DC 10~30V

4、输出方式：二线制4~20mA

5、电气隔离：供电与输出信号间非隔离

6、分 辨 率：0.01°

7、数字通道输出精度：±0.5°模拟量附加误差＜0.05%

8、响应时间：20ms

9、使用温度：-40℃~+85℃

10、IP等级：IP68

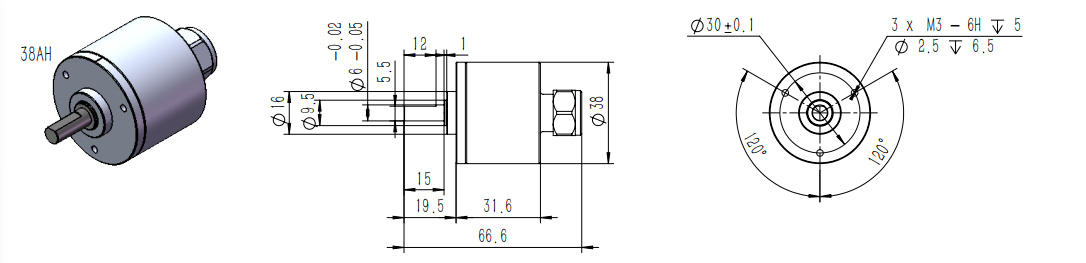

11、机械尺寸：38AH

12、数字通讯方式：电平3.3V TTL，支持modbuRTU协议，设置量程范围、零位等

13、引线长度：0.8米，6芯屏蔽线

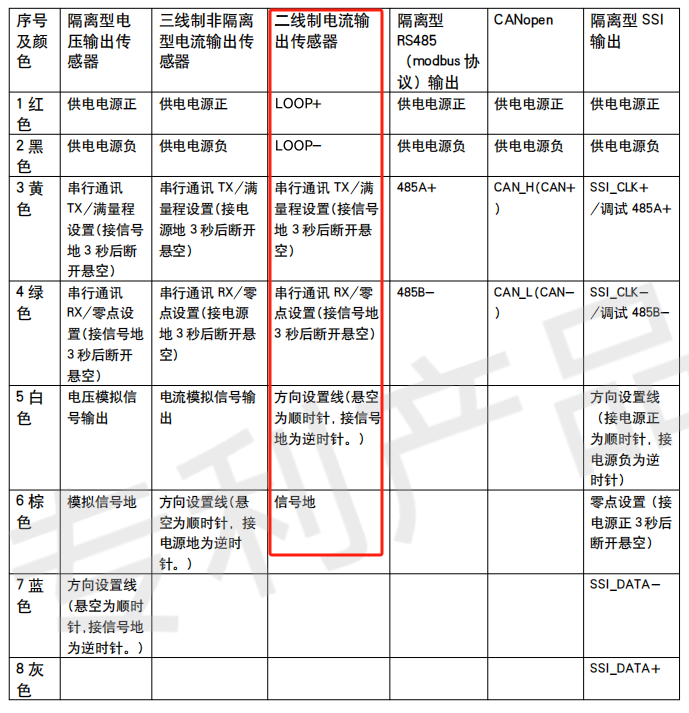

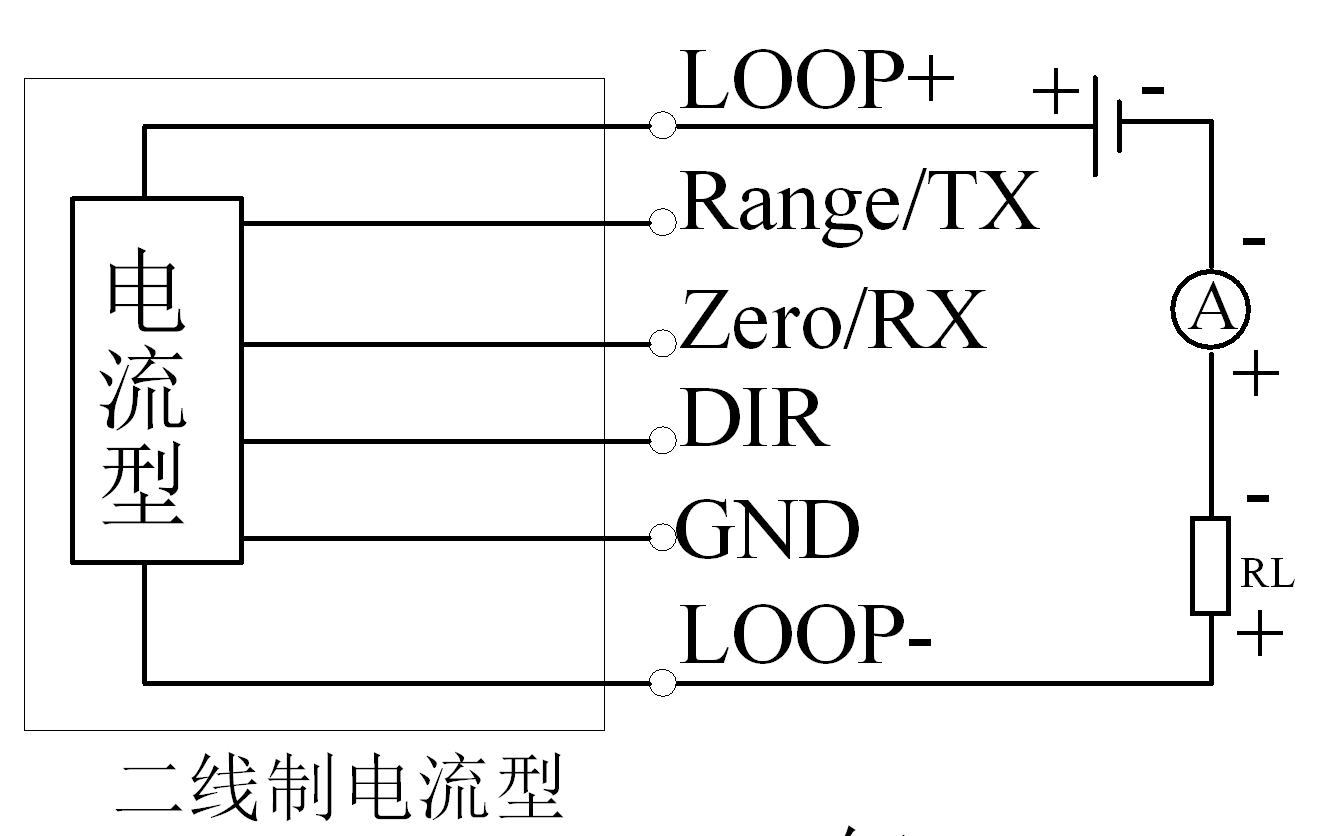

14、接线方式：

红色线—LOOP+，黑色线—LOOP-，白色线—DIR方向设置，黄色线—Range量程设置，

绿色线—Zero零点设置，棕色线—GND信号地。

2、信号线设置说明：

角度传感器在测量量程范围内，输出信号由4mA到20mA线性变化，若角度超出量程，传感器持续输出最大电流20mA。

第一步：角度传感器在上电前要确定黄色线、绿色线与棕色信号地相互绝缘，防止误设置。

第二步：设置方向，白色方向设置线悬空，角度传感器顺时针旋转信号增加；白色方向设置线接棕色信号地线，角度传感器逆时针旋转信号增加，

第三步：零位设置：传感器供电后，将绿色零点设置线短接棕色信号地3秒以上，之后悬空并做好绝缘处理，则设置当前位置为零点，即：输出电流4mA。注意：零点设定时，如果出现输出电流不稳定，则需微调角度，重新进行零位设置。

第四步：量程设置：用于设置角度传感器的最大测量范围。角度传感器的零点设置完后，再将角度传感器旋转至预期最大位置处，将黄色量程设置线短接棕色信号地3秒以上，之后悬空并做好绝缘处理，则设置当前位置为最大量程，此时输出电流为最大20mA。

第五步：设置完毕后，要确定黄色线、绿色线与棕色信号地相互绝缘，防止误设置。

如果需要重新设置测量范围可利用数字通讯线路，协议兼容modbusRTU，可联系我公司技术支持人员寻求支持，或寄回我公司重新设置。

3、3.3V-TTL接口通讯说明：

4、安装尺寸就要求：

要求使用类似下图柔性联轴节连接传感器转轴，保证传感器寿命。
