上海了淼自动化技术合伙企业（有限合伙）为中国自动化行业提供超低价格、顶级性能的国产编码器。
262144圈纯机械齿轮多圈技术遥遥领先国内同行，与国际同步。
GME-58L-PN系列Profinet-IO总线通讯机械多圈绝对值编码器当前售价1380元起。
一、工具准备：

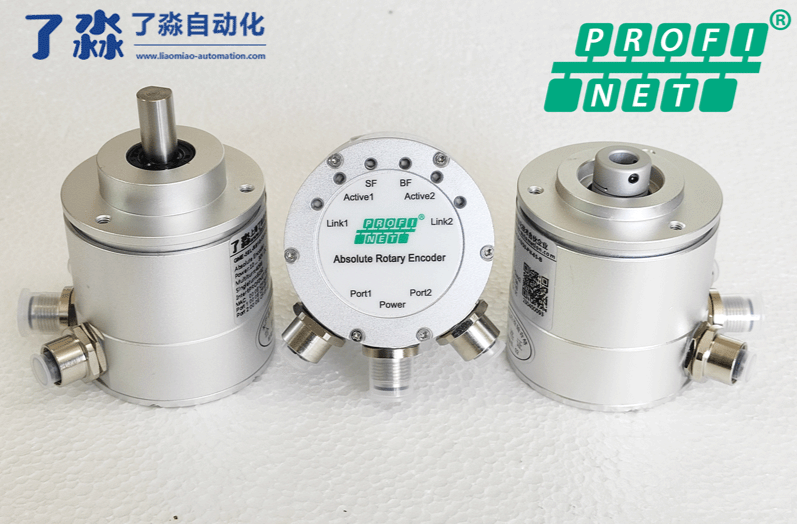

1．上海了淼Profinet-IO编码器：GME-58L-PN-13/18-0.5-10/30-RS10-65-B，262144圈8192分辨率。
2．安装博途软件TIA PortalV15软件电脑。
3．上海了淼Profinet-IO编码器 GSD文件。
4．西门子PLC S7-1200系列CPU 1212C DC/DC/RLY，24V电源
二、电气接线
1．上海了淼Profinet-IO编码器接线
三、软件教程
1. 硬件平台：
1、西门子PLC S7-1200系列 CPU 1212C DC/DC/RLY，
2、PROFINET 编码器，型号：GME-58L-RS10-13/18-0.5-10/30-PN-65-B，262144圈8192分辨率编码器
2. 软件平台：
1、博途软件TIA PortalV15，
2、GSDML文件
GSD下载链接：http://www.liaomiao-automation.com/index.php?m=home&c=Lists&a=index&tid=34

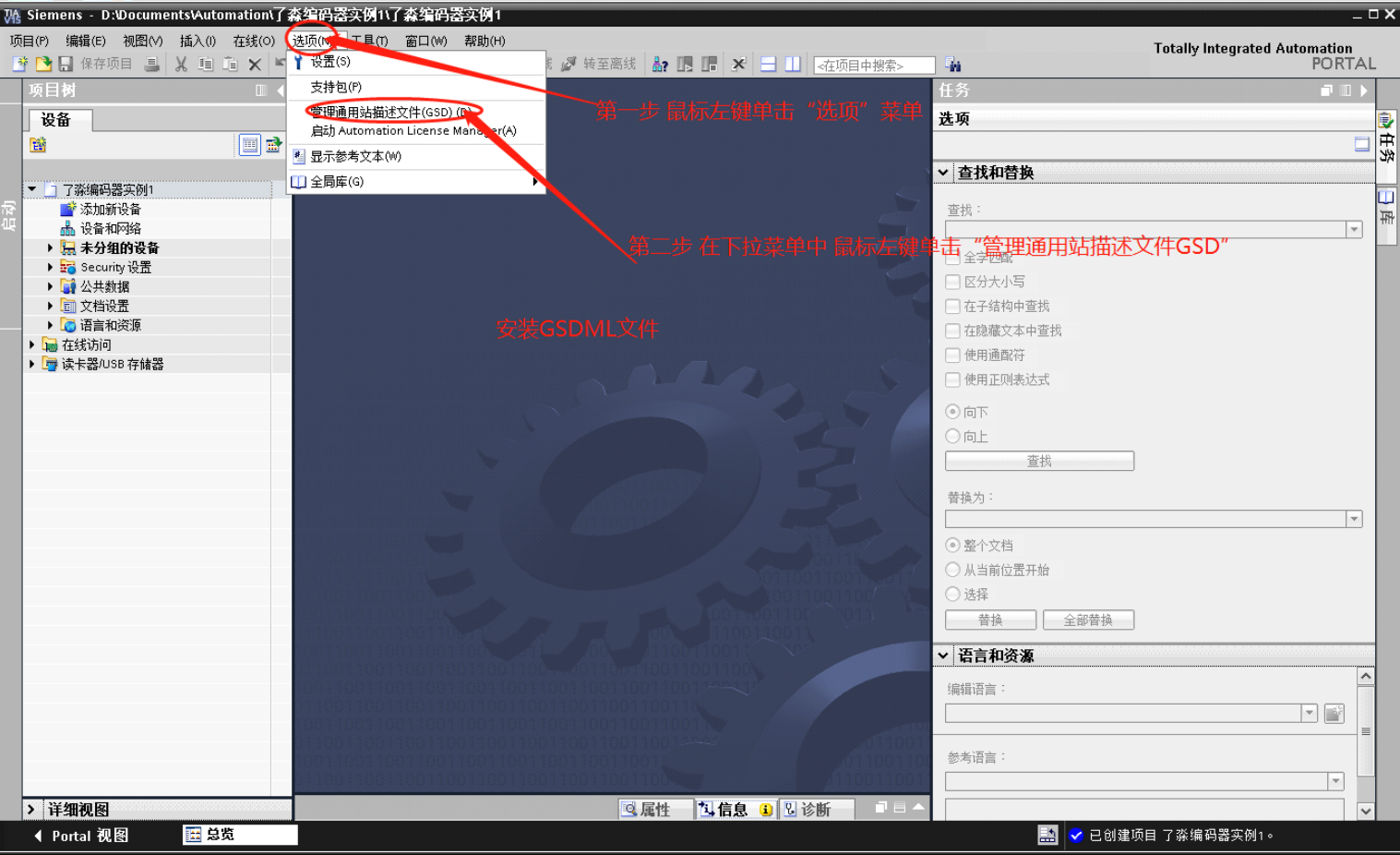

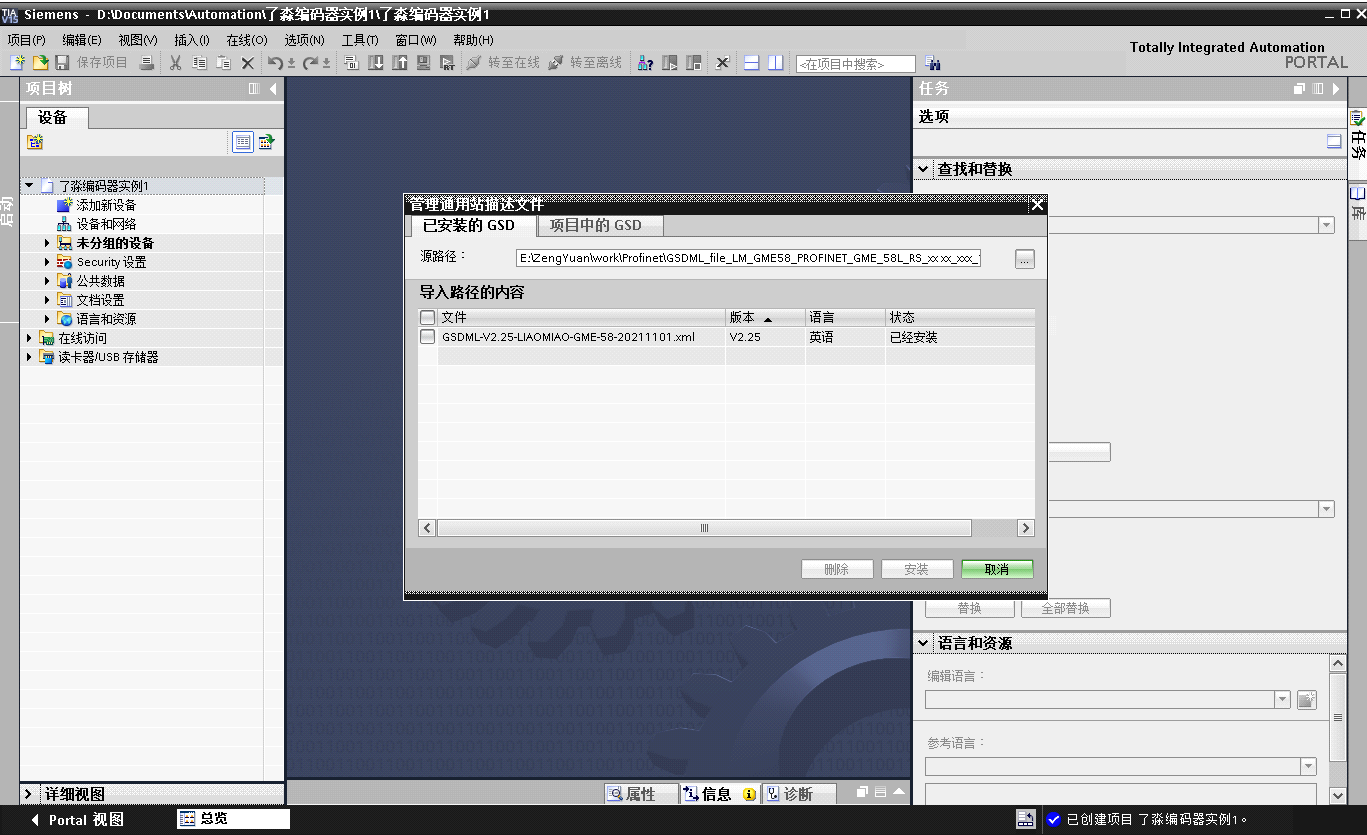

3. 安装GSDML文件
电脑运行TIA PortalV15软件，新建一个空白项目。
打开GSDML文件的路径，安装GSDML文件。
4. 组态PLC和编码器网络

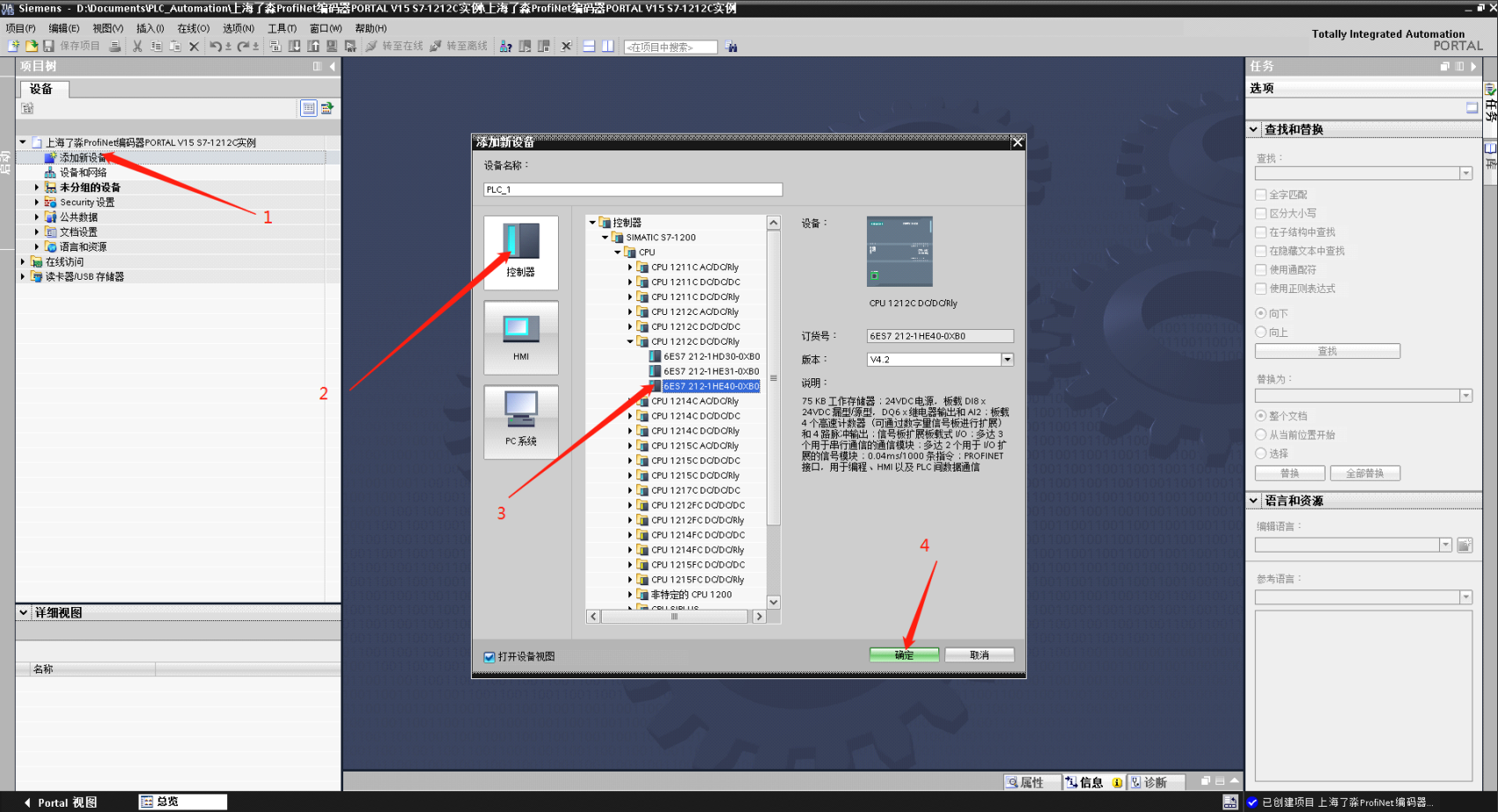

1、添加新设备

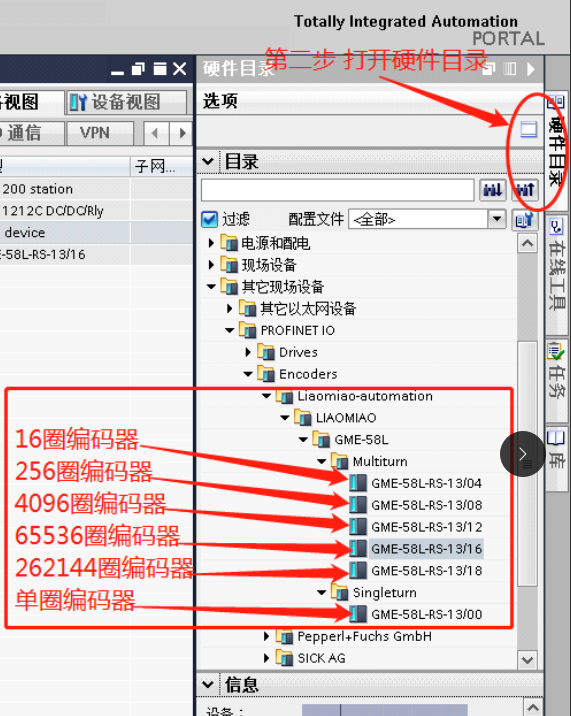

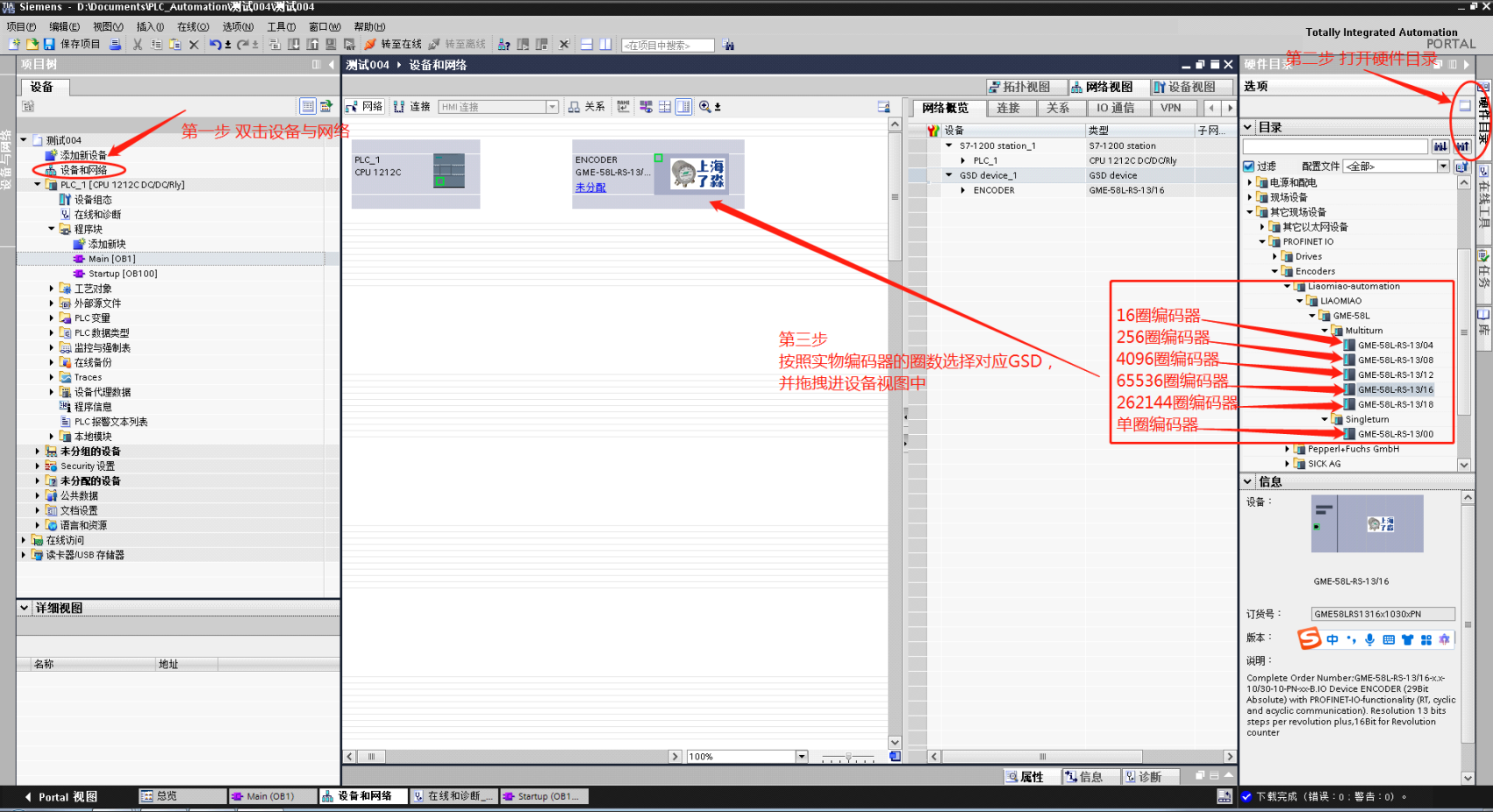

2、在“设备和网络”中添加编码器设备
按照编码器机械圈数组态PN设备
将选中的编码器信号拖拽如网络视图中，即完成编码器的添加。

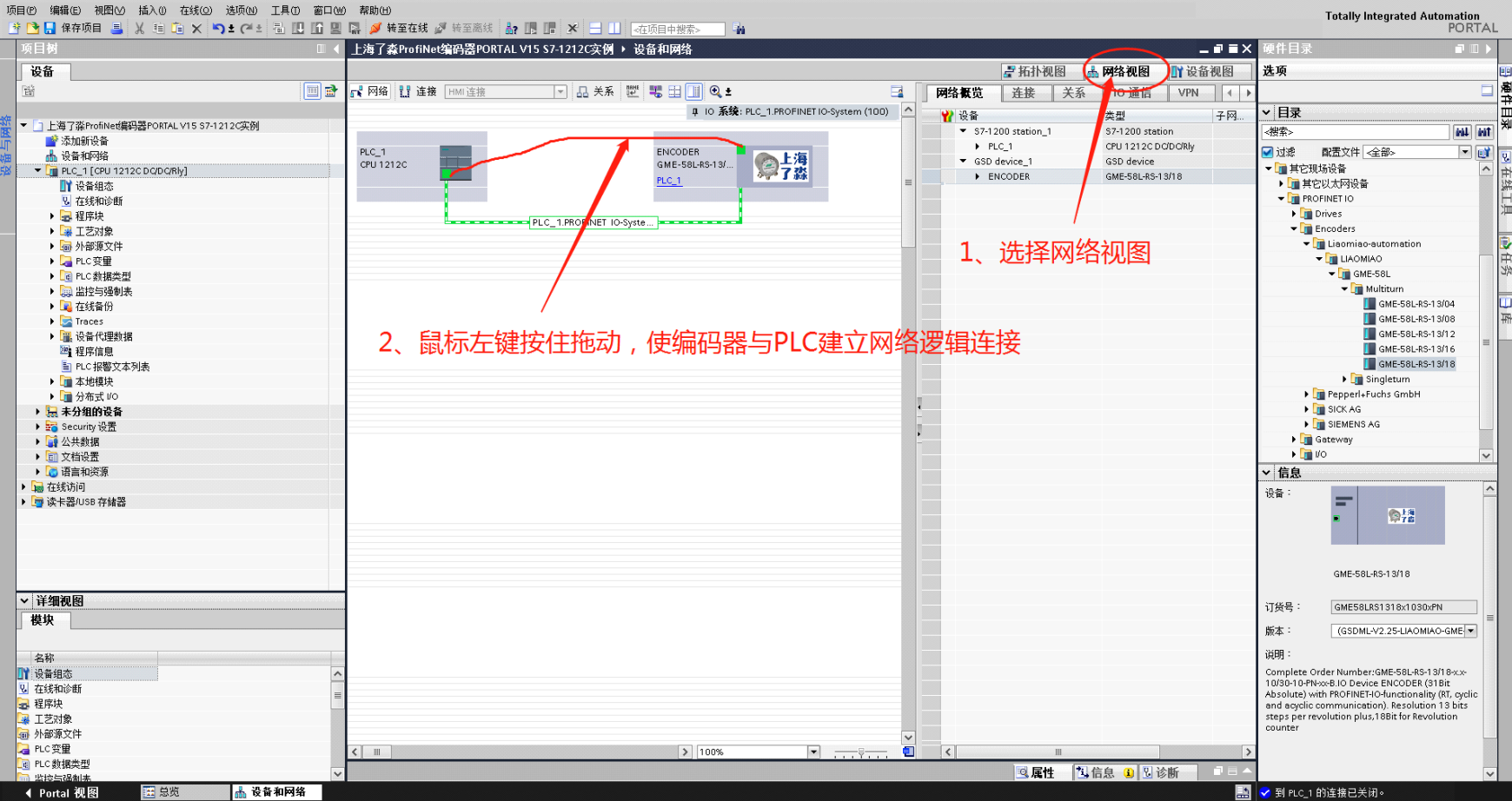

3、在网络视图中添加通讯网络。

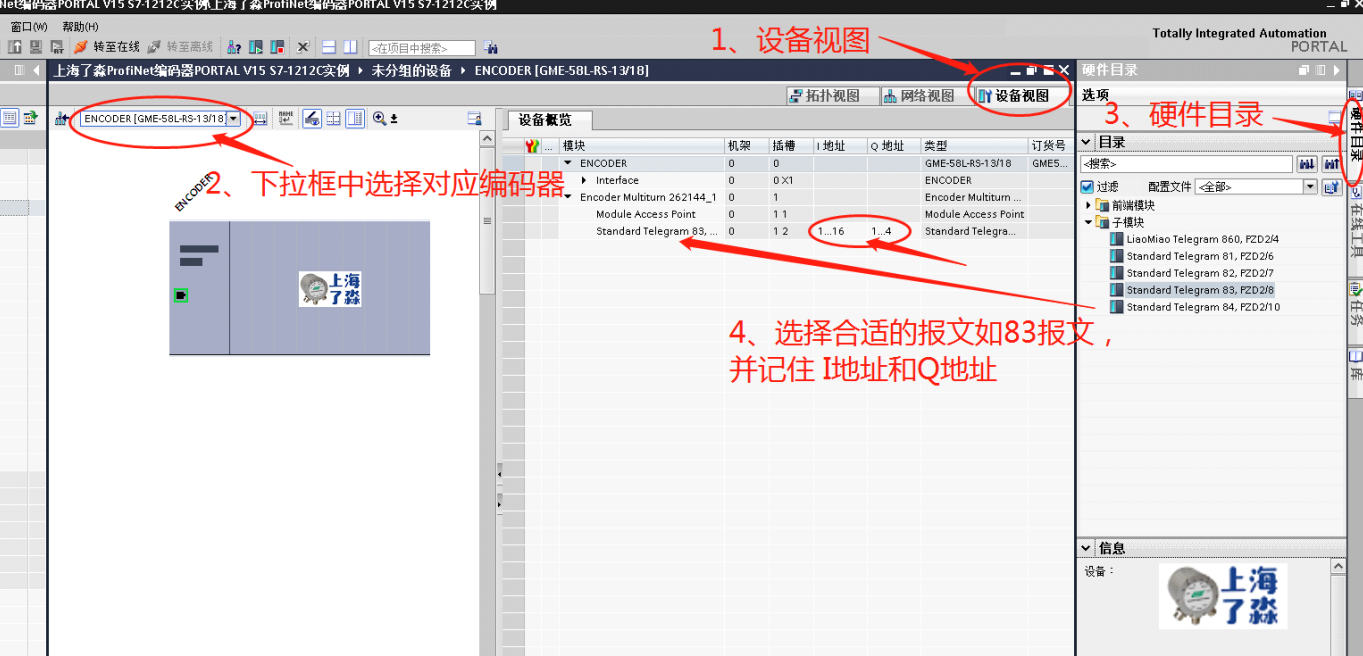

4、添加通讯报文，在网络视图中双击编码器图标，进入设备视图中。

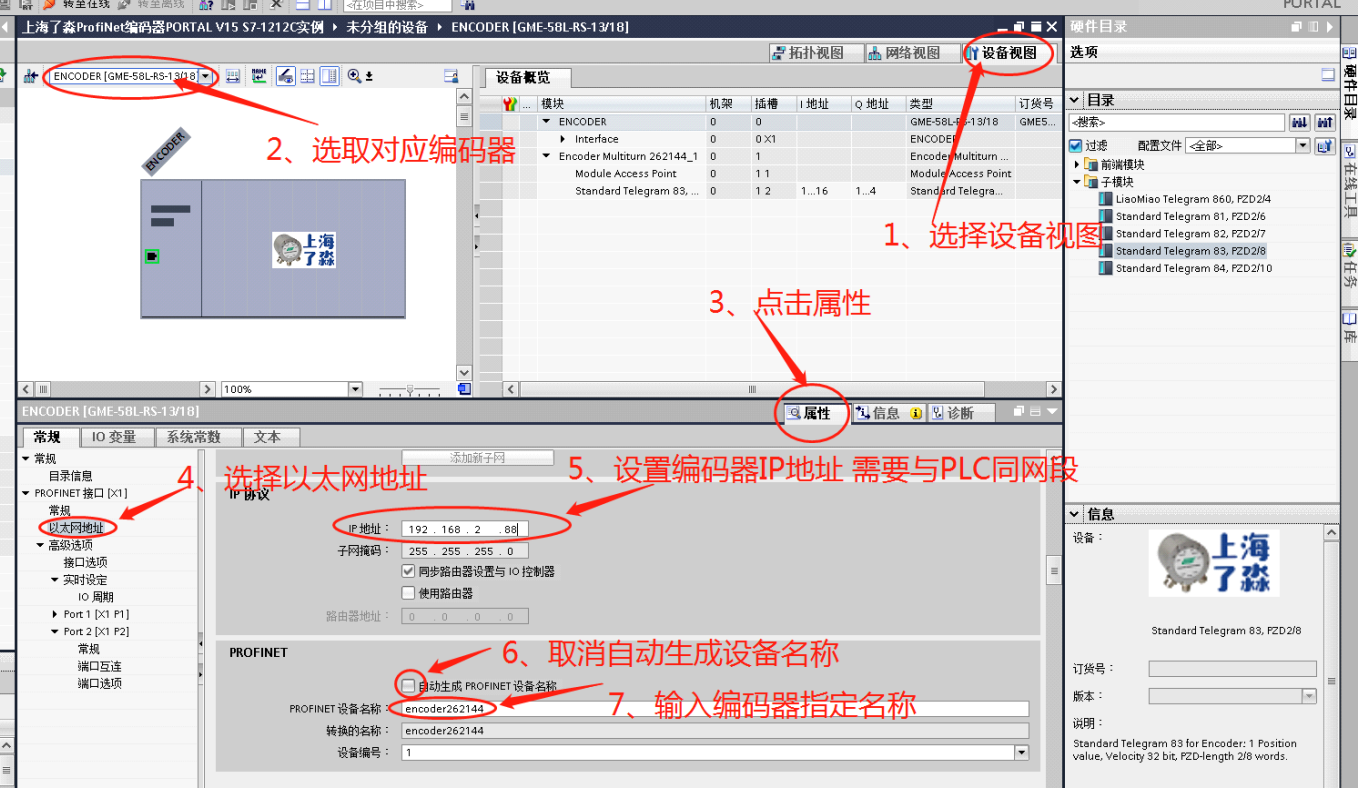

5、修改编码器设备名称和IP地址

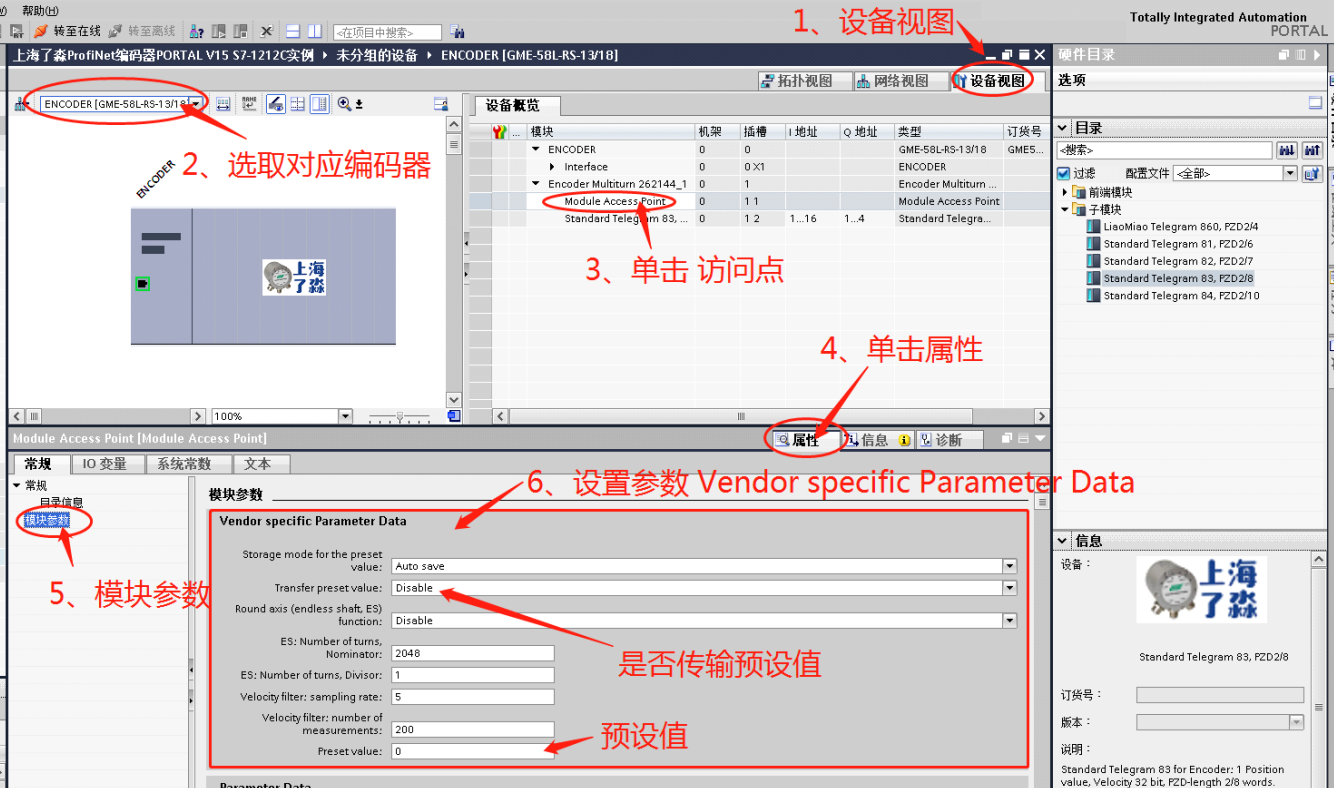

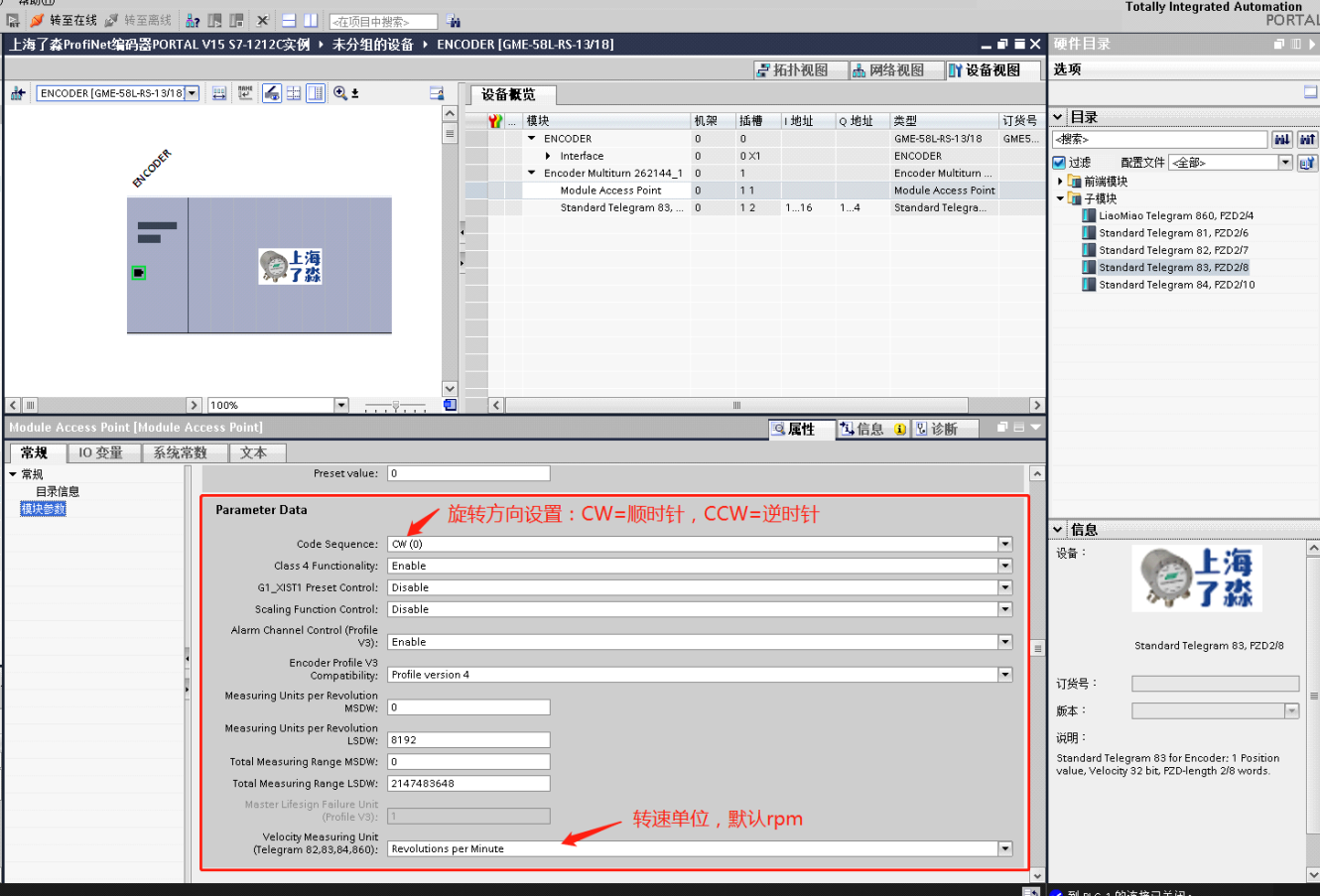

6、配置编码器参数

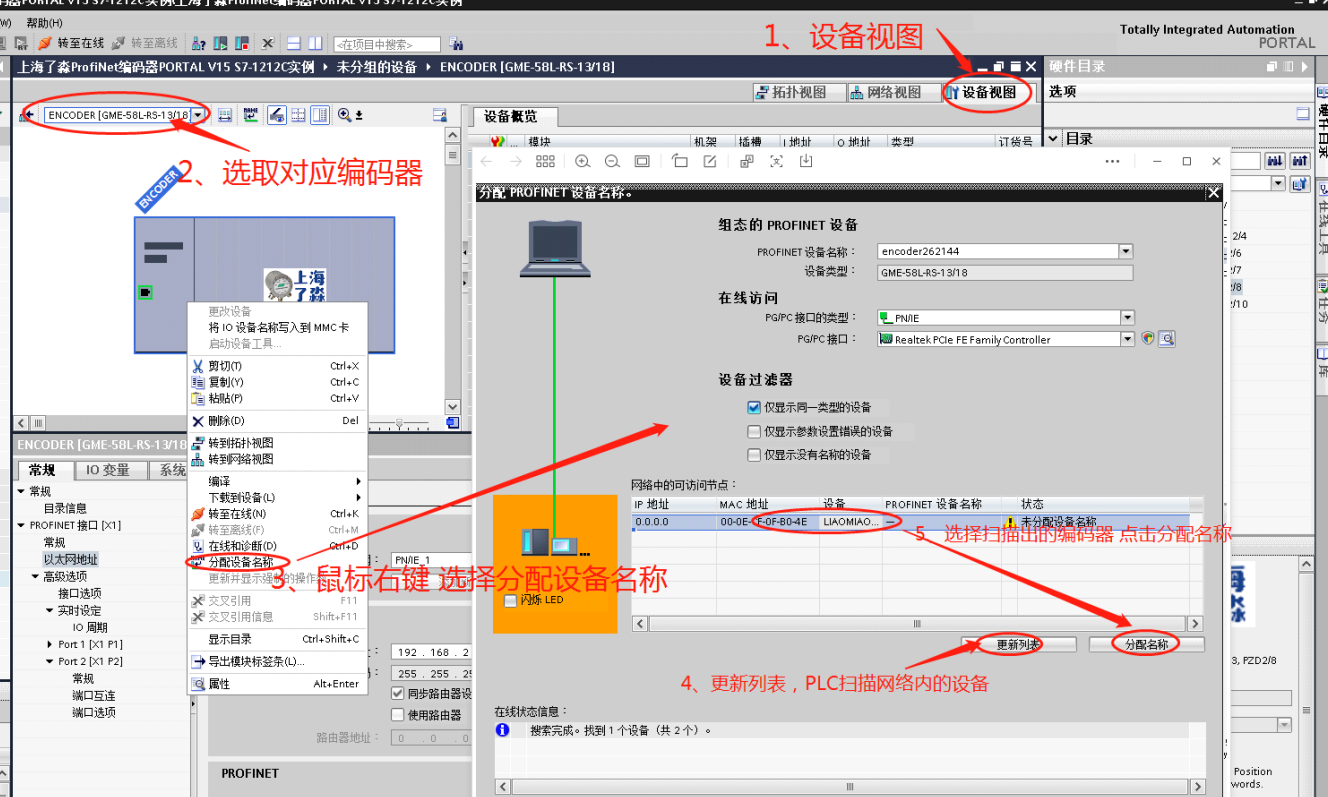

7、分配PROFINET设备名称

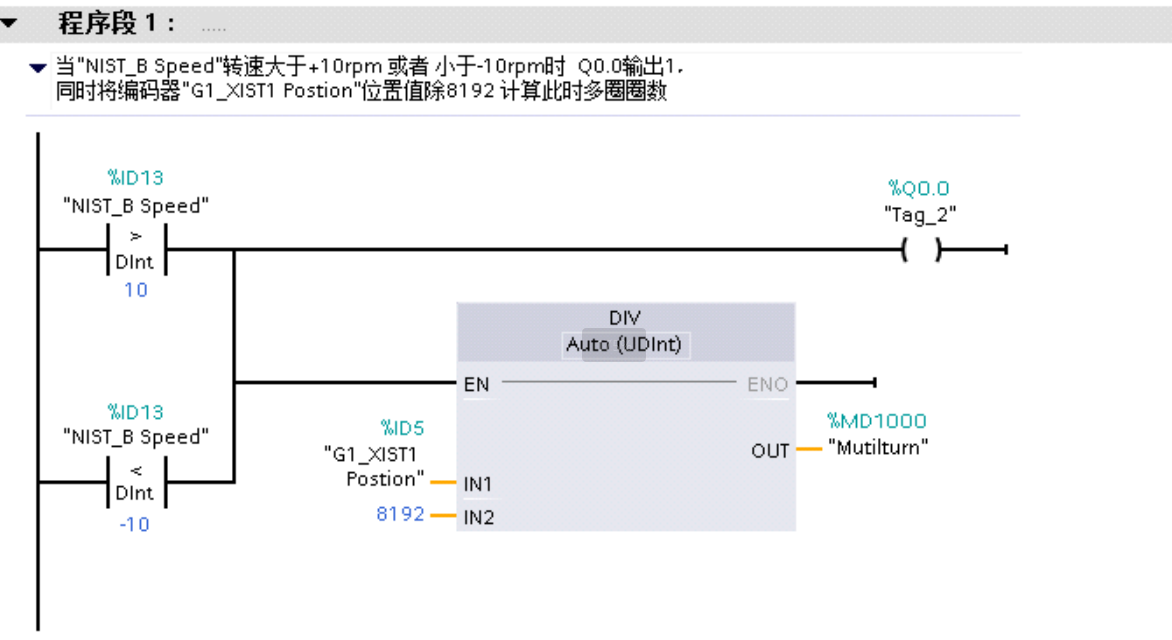

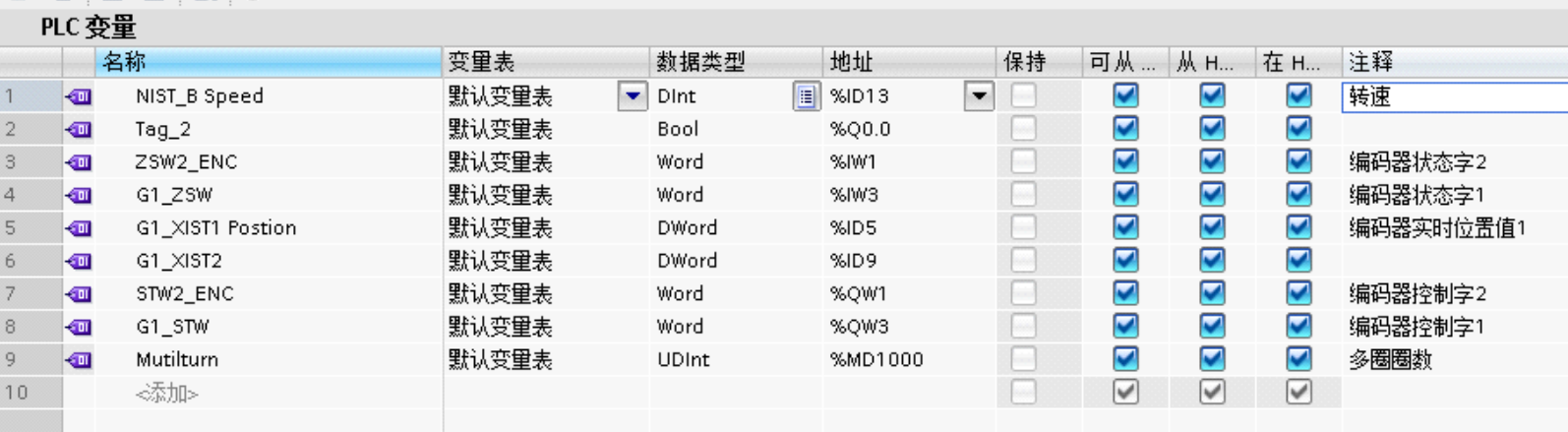

8、TIA Portal编写用于测试的PLC程序

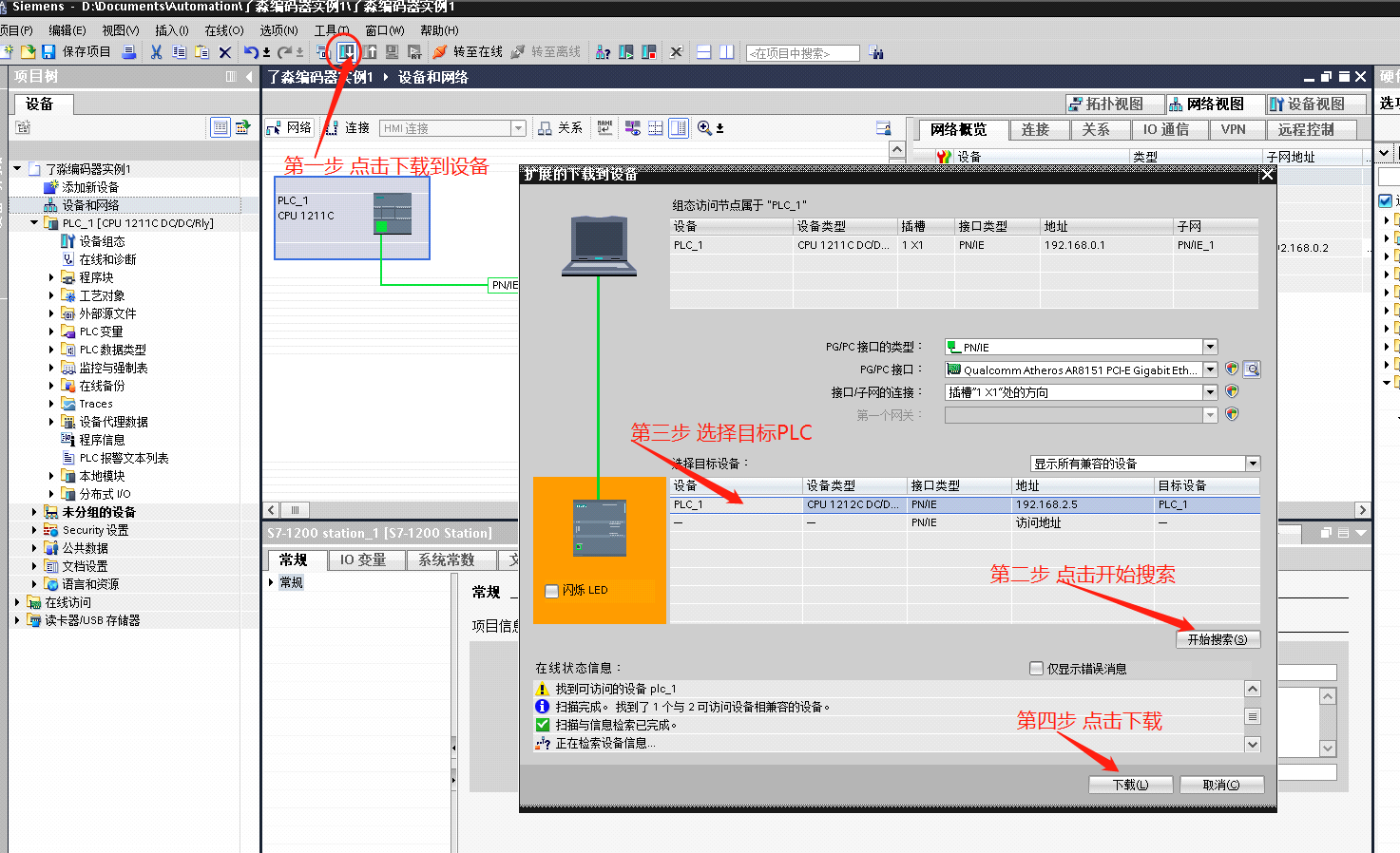

9、将组态好的PLC项目下载进PLC中运行
2. 使用标准报文读取编码器位置值
PROFINET-IO编码器行规中规定的标准报文共有4种81报文、82报文、83报文、84报文，860报文属于制造商自定义的报文格式，这些报文都可以读取和修改编码器数据，但具体的数据含义各有不同。通常是用推荐使用标准报文83，可以传递位置值和转速，在大型PLC S7-1500中标准报文81和83还可以配置工艺对象。
标准报文81格式：
标准报文82格式：
标准报文83格式：
标准报文84格式：

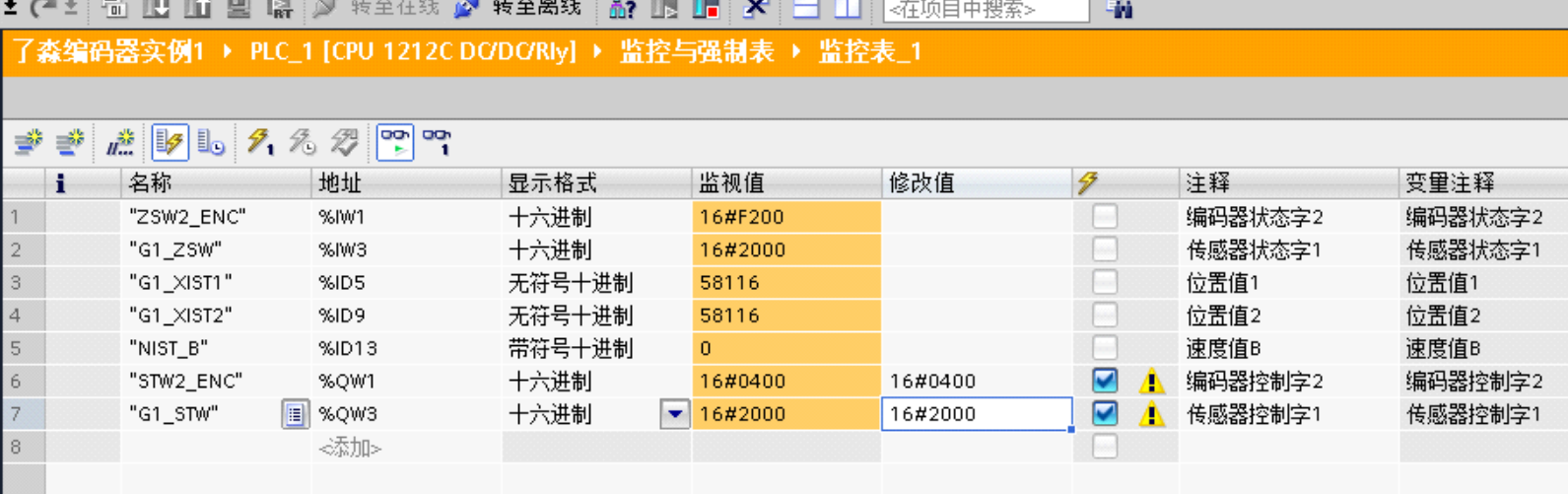

使用报文81/82/83/84 可以直接读取位置1 G1_XIST1数据，读取位置2 G1_XIST2数据的话，需要设置STW2_ENC的bit10为1即STW2_ENC = 0x0400，G1_STW的bit13为1即G1_STW = 0x2000。
ZSW2_ENC编码器输出的状态字2中 bit15..bit12为心跳标志，数据在1-15之间循环变化，可以配合检测是否在线。

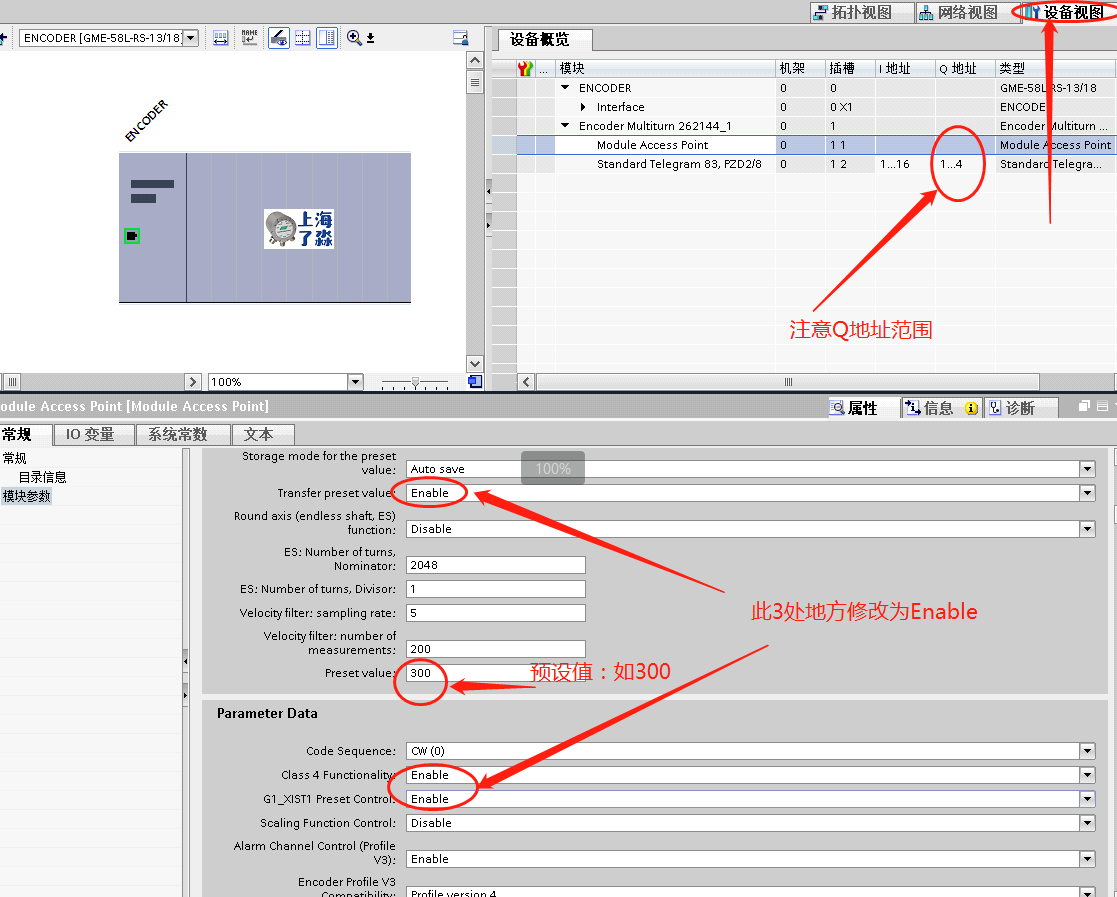

设置预设值

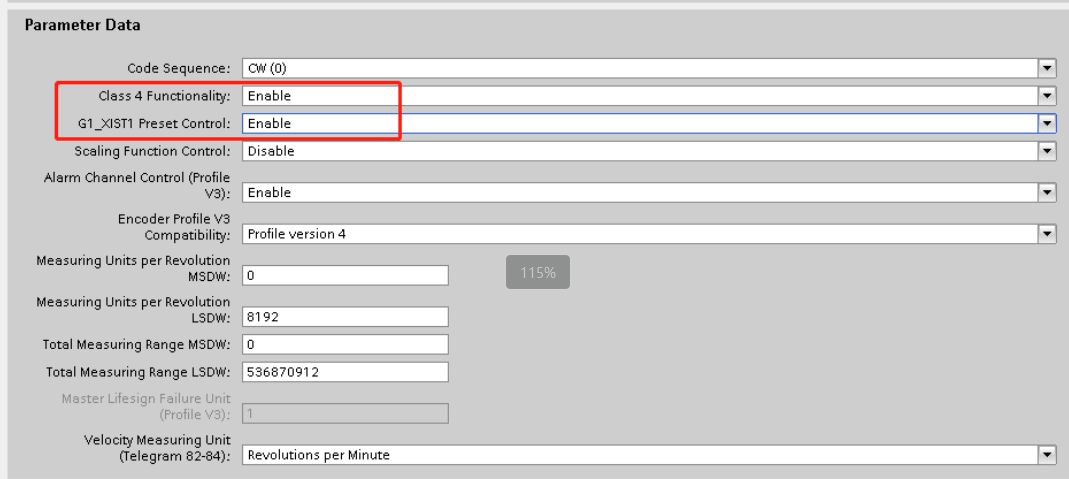

第一步 配置Parameter Data
设置使能Class4 Functionality .
设置使能G1_XIST1 Preset control .

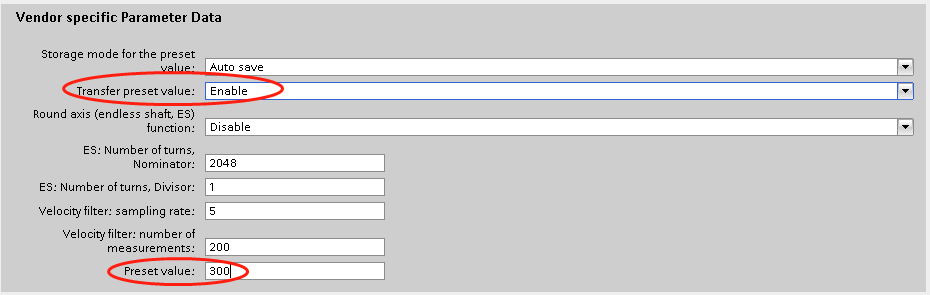

第二步 配置Vendor specific configuration data
设置使能Transmit preset value。
设置预设值Preset value = 300。
将修改过得硬件配置下载进PLC中。

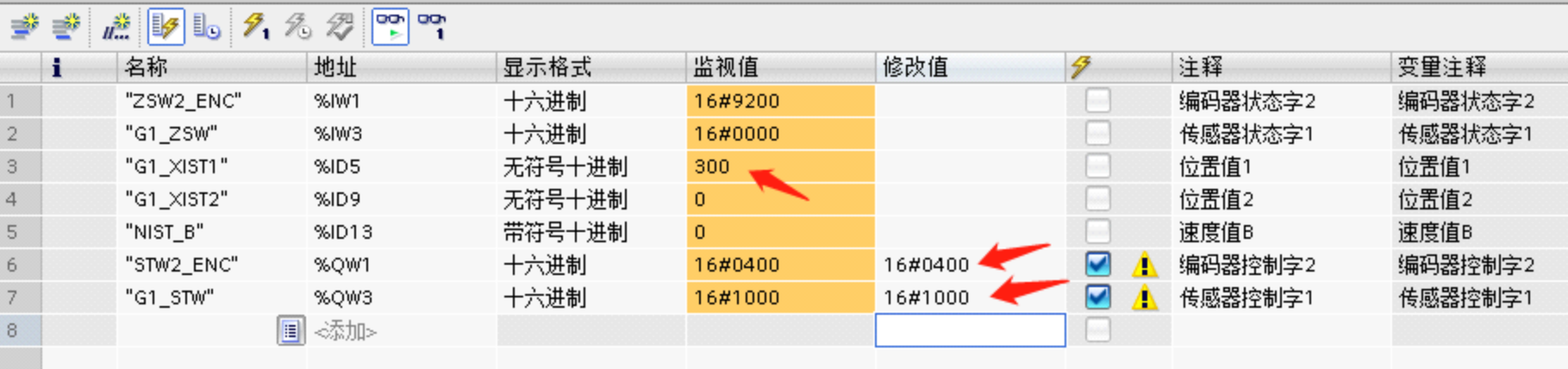

修改控制字使预设值生效
设置STW2_ENC的bit10 = 1，即STW2_ENC = 0x400,
设置G1_STW的bit12 = 1，即G1_STW = 0x1000,初始时G1_STW的bit12 = 0，设置为1后，产生一个上升沿触发预设值生效。

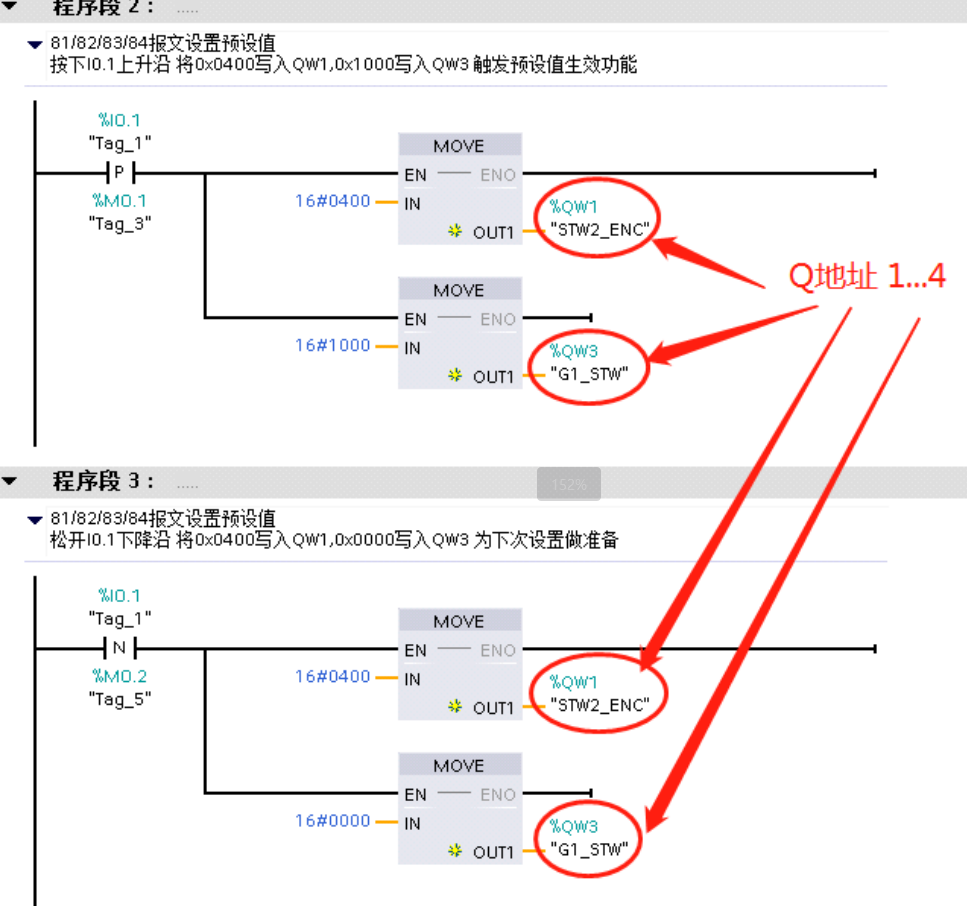

使用梯形图编程预设值

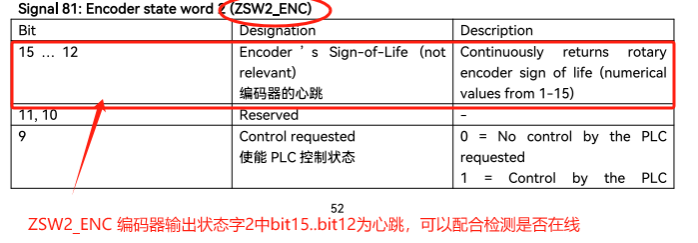

(1) 心跳状态字
ZSW2_ENC编码器输出的状态字2中 bit15..bit12为心跳标志，数据在1-15之间循环变化，可以配合检测是否在线。
3. 使用制造商报文860

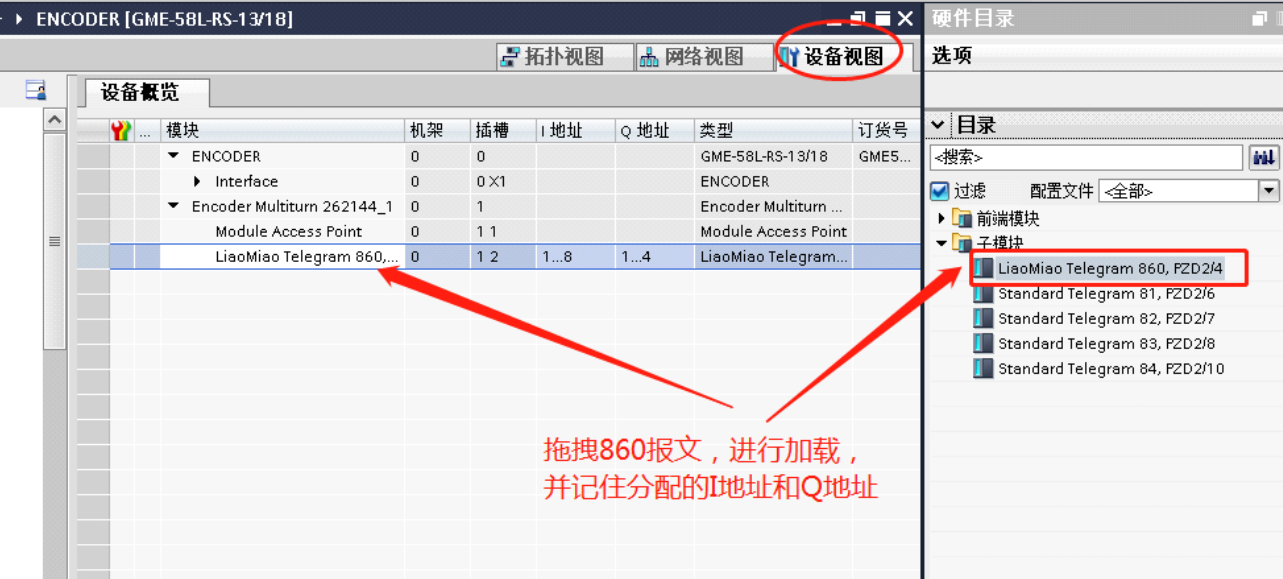

造商报文860可以直接读取编码器位置值和速度值，在组态编码器时需要选择Liaomiao Telegram 860。
860报文不属于PROFINET行规里的标准报文，860报文使用比较灵活，可以在程序中任意设置各种预设值。

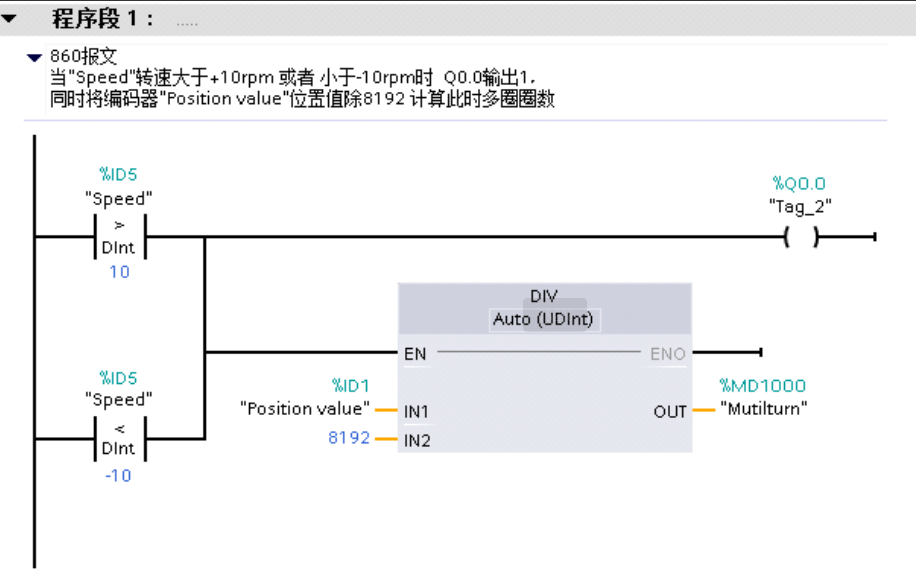

编写并下载PLC程序

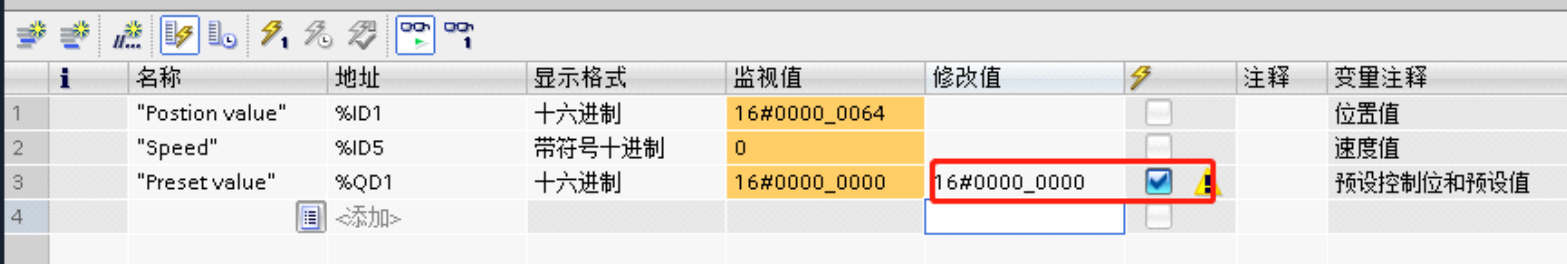

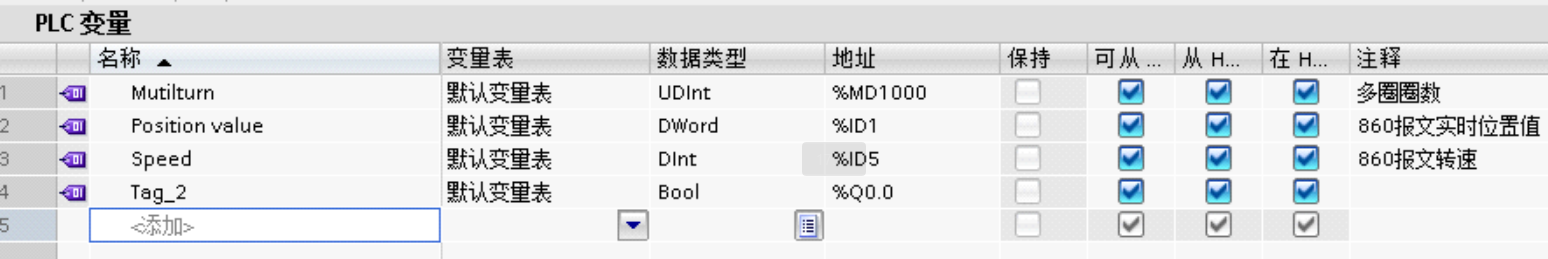

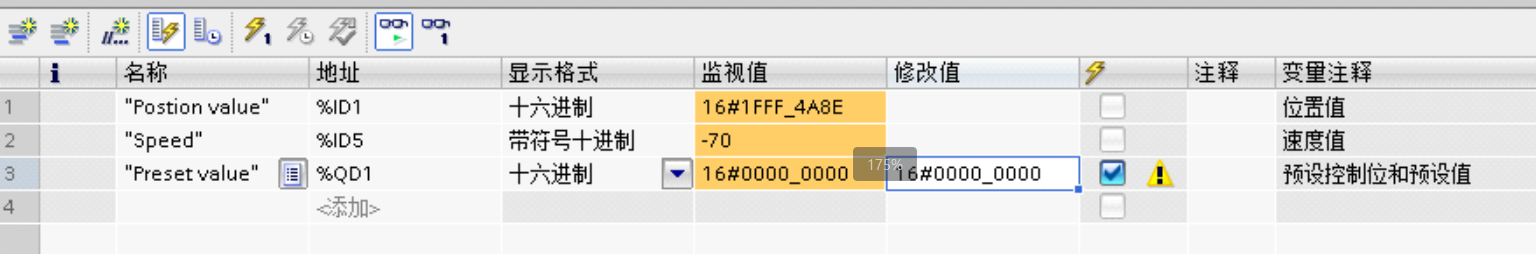

读取位置值和速度值

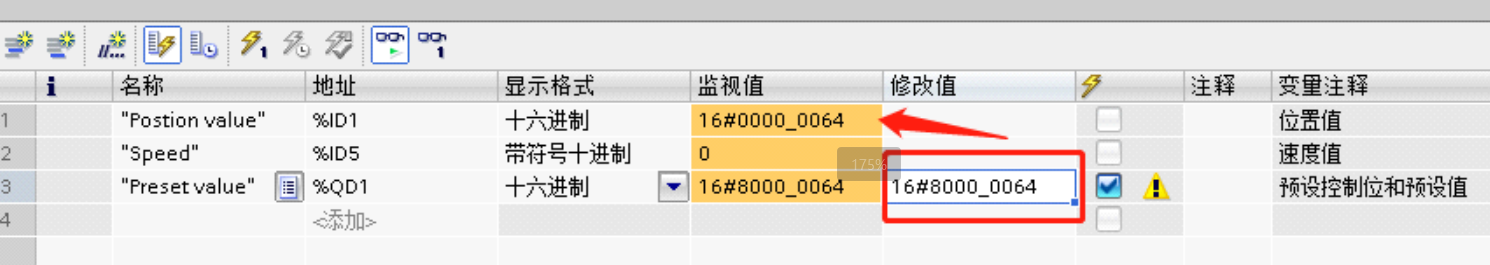

预设位置值
输出值最高位bit31设为1，预设值为0x0064，输出为0x8000 0064,
设置完成后，位置数据立马生效，然后将预设输出值改为0x0000 0000，为下次预设做准备。

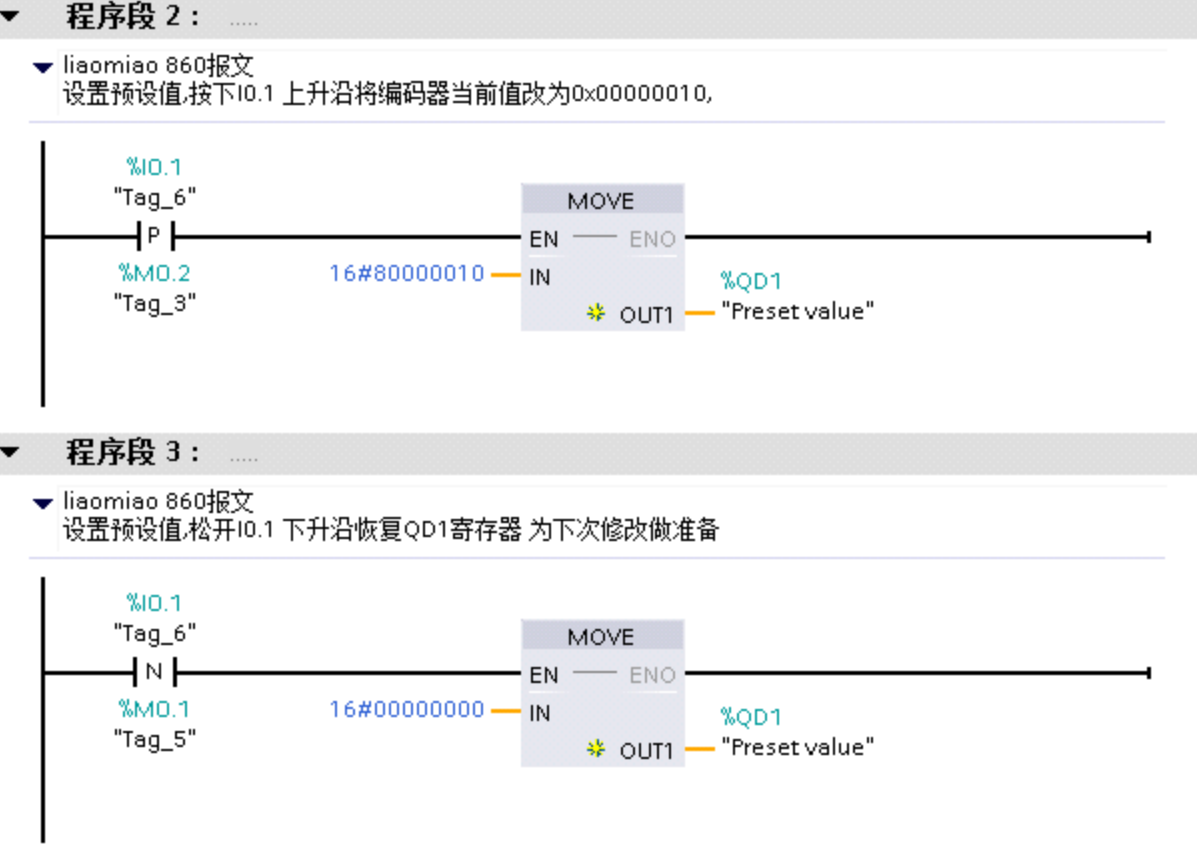

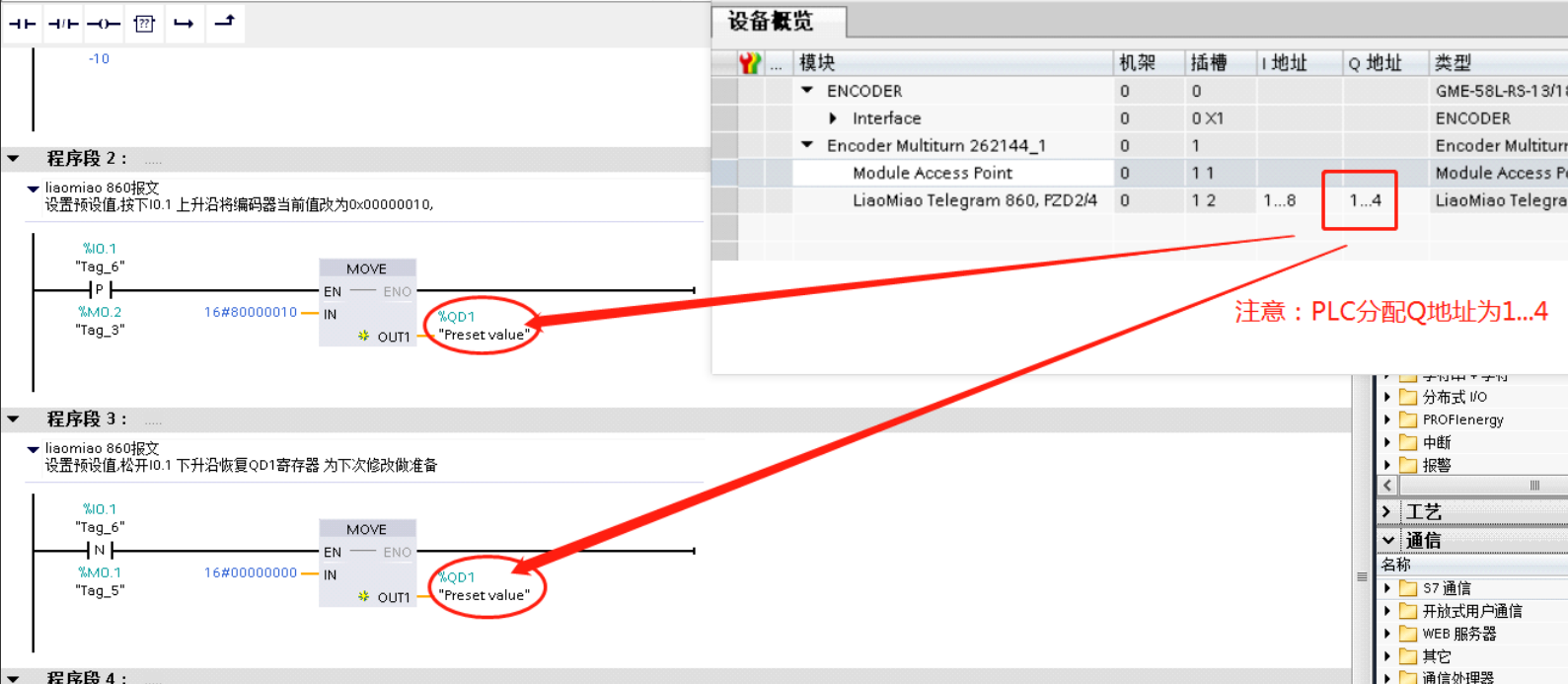

860报文使用梯形图设置预设值

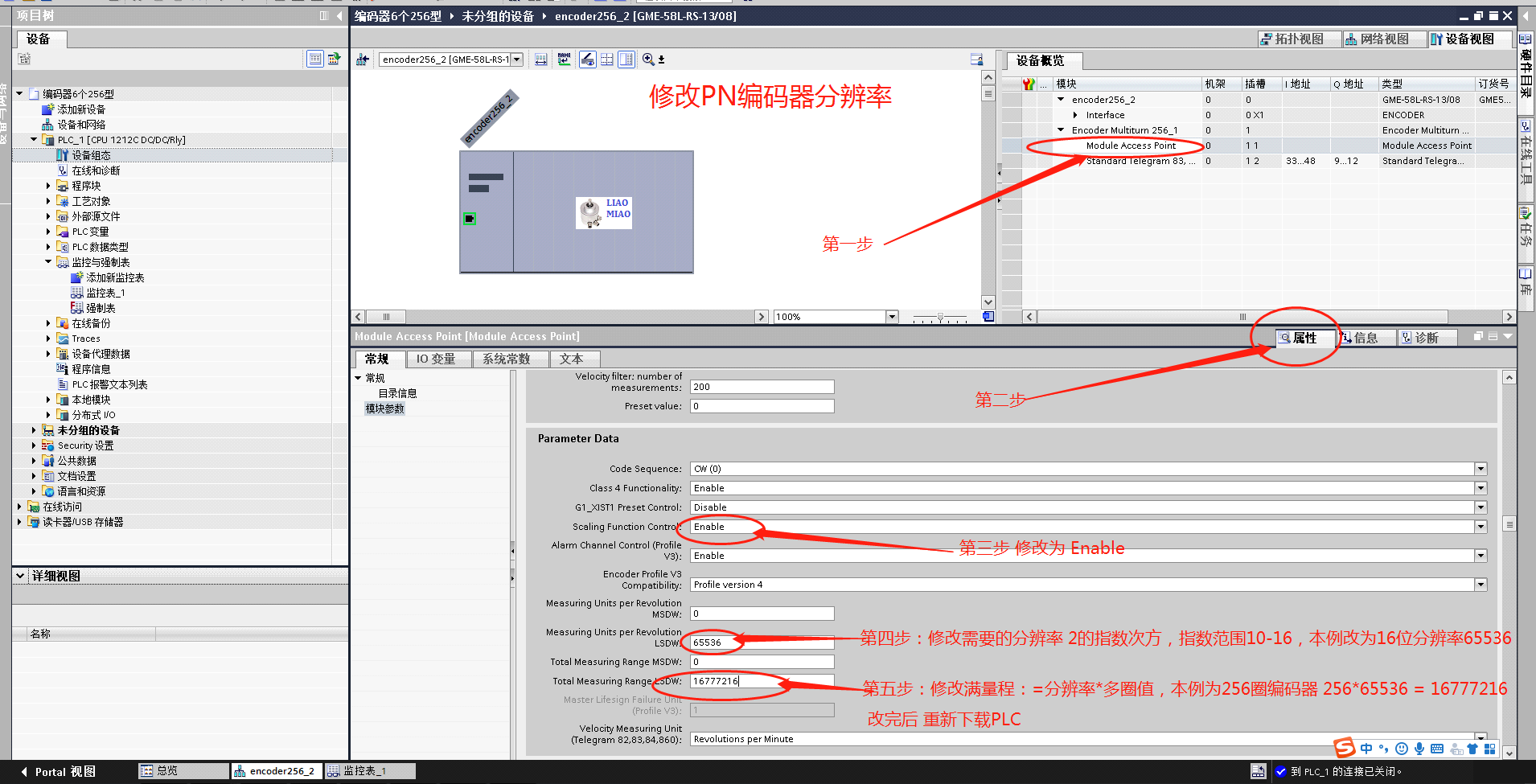

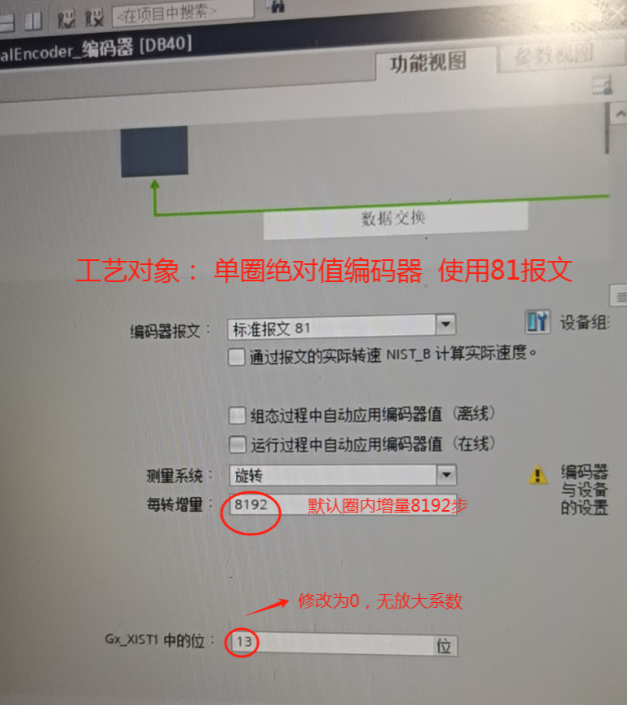

修改编码器分辨率：

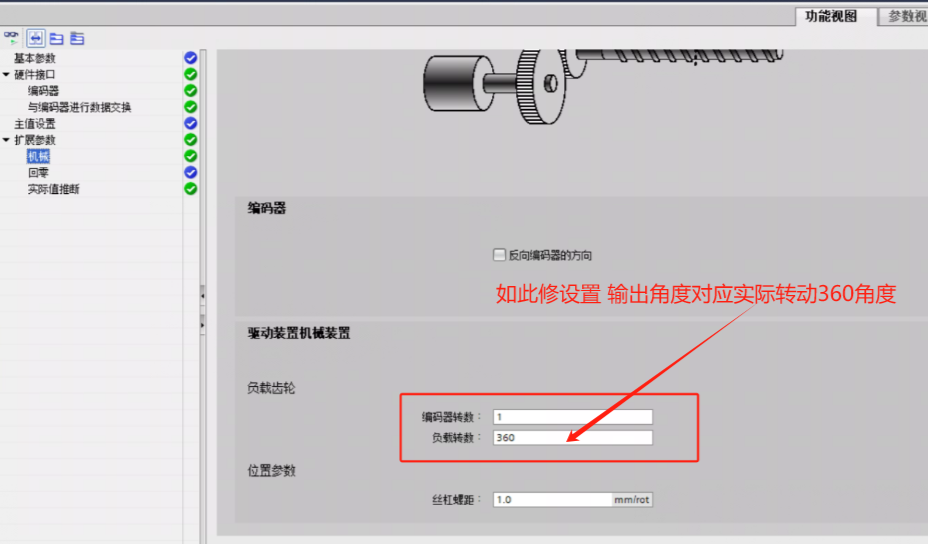

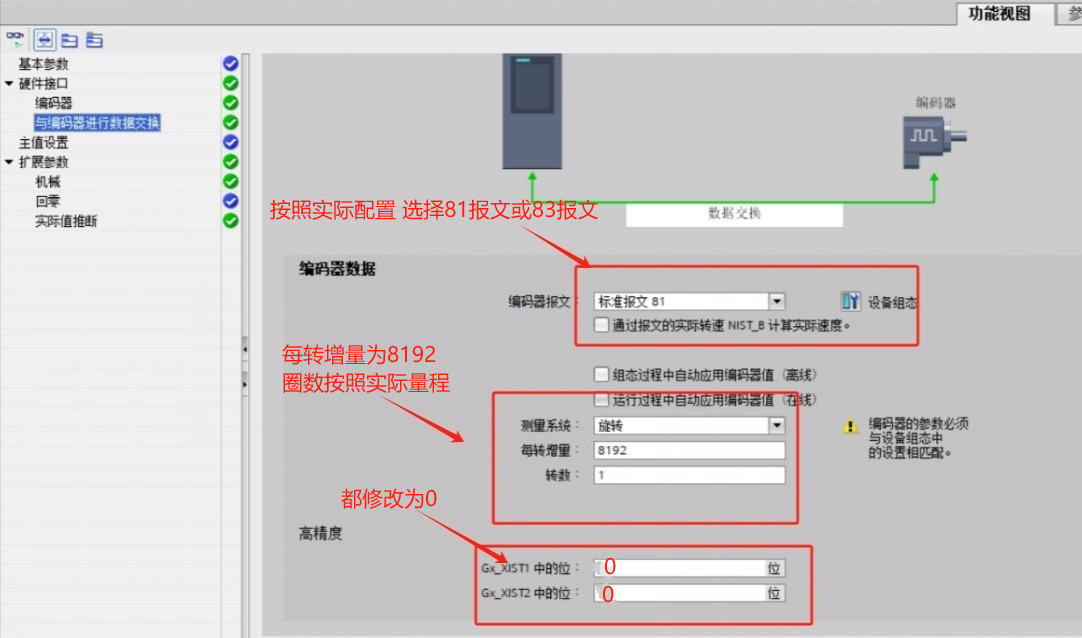

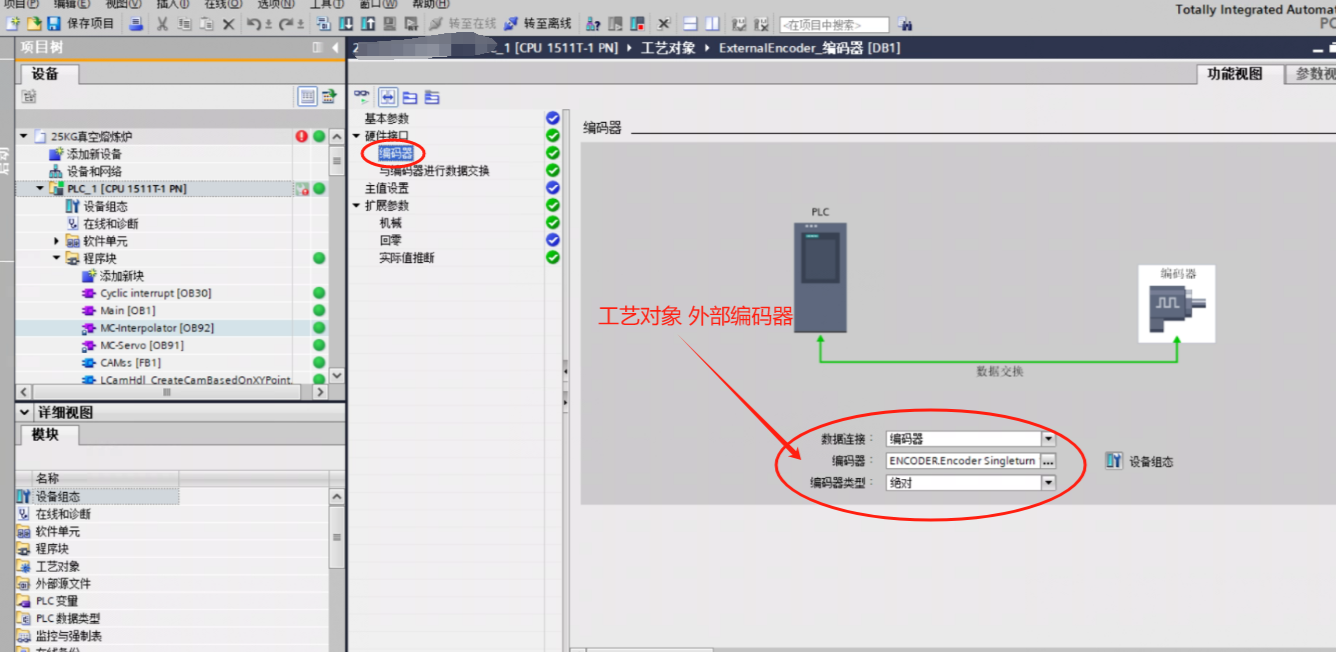

博途 工艺对象中编码器参数设置举例：

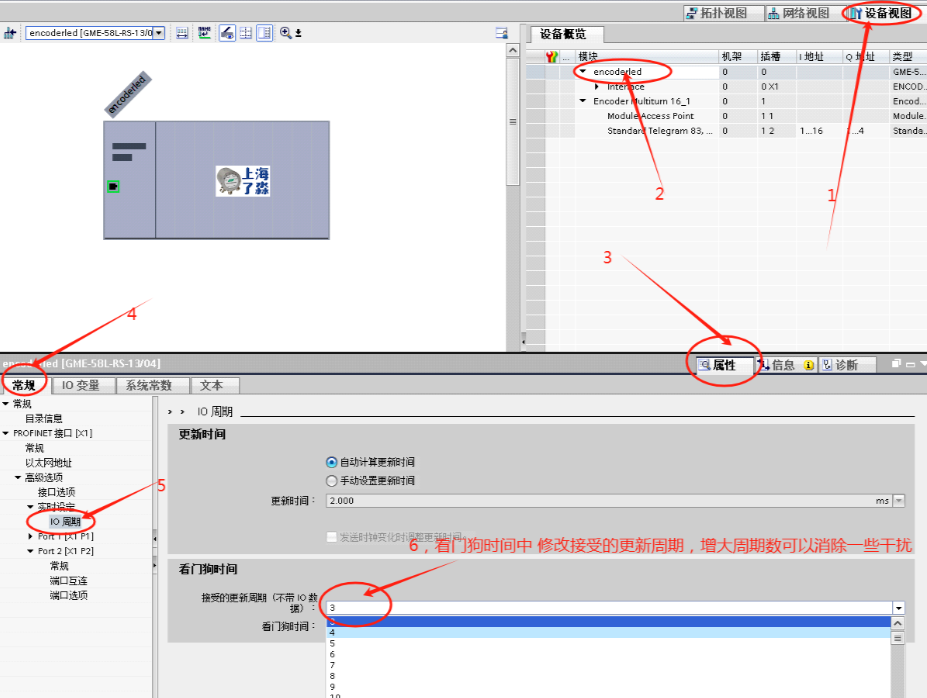

修改博途看门狗时间，减少通讯报错：
