一、工具准备：

1．上海了淼EtherCAT编码器：GME-58L-EC-13/16-0.5-10/30-RS10-65-B，65536圈8192分辨率。

2．安装倍福TwinCAT3软件电脑。

3．上海了淼EtherCAT编码器ESI文件。

二、电气接线

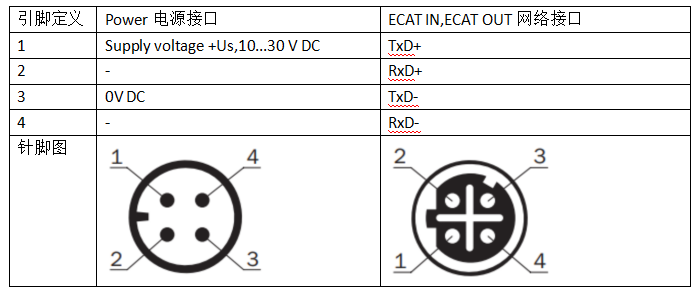

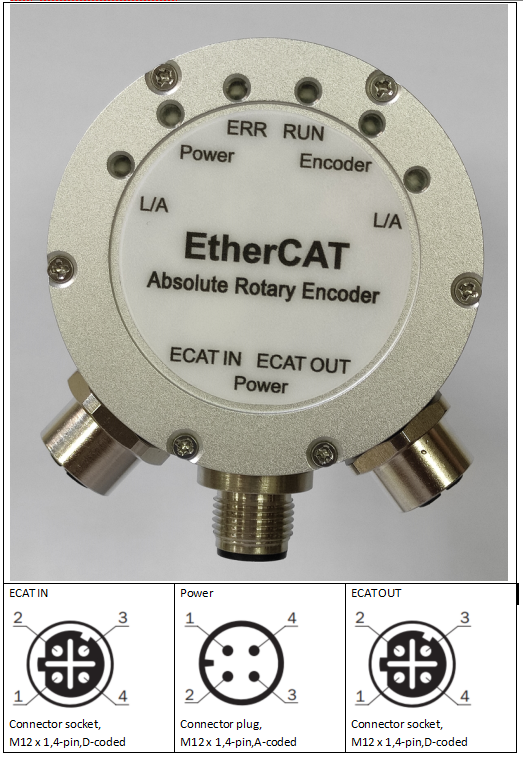

1．上海了淼EtherCAT编码器接线

三、 倍福TwinCAT软件教程

1.1. 所需设备

硬件环境：电脑WIN7-64位系统，了淼EtherCAT旋转编码器，网线，直流24V电源。

软件环境：TwinCAT 3，ESI文件Liaomiao-EtherCAT_GME-58L-x_V01-20。

ESI文件下载链接：http://www.liaomiao-automation.com/index.php?m=home&c=Lists&a=index&tid=34

1.2. TwinCAT3配置

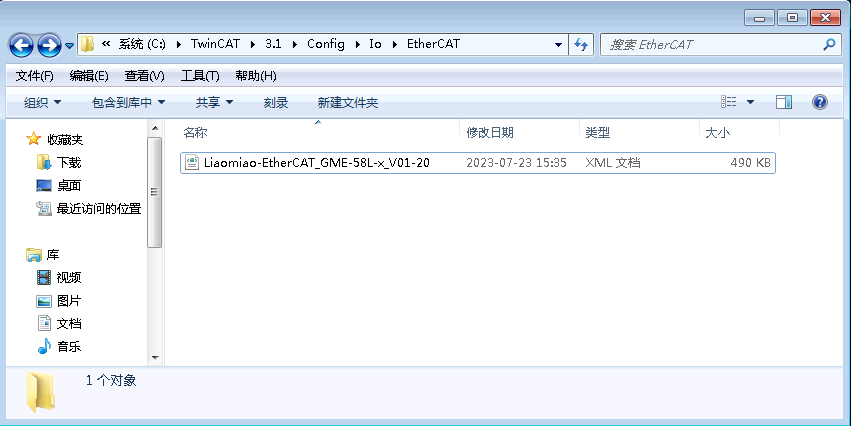

将ESI文件Liaomiao-EtherCAT_GME-58L-x_V01-20拷贝到

C:\TwinCAT\3.1\Config\Io\EtherCAT文件夹。

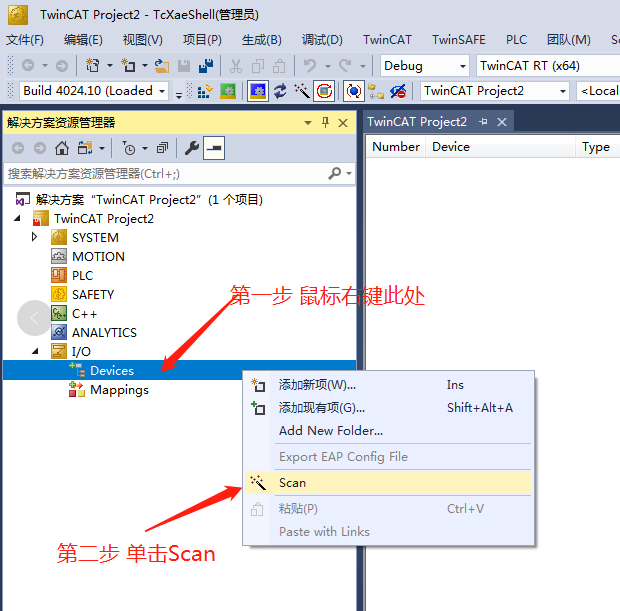

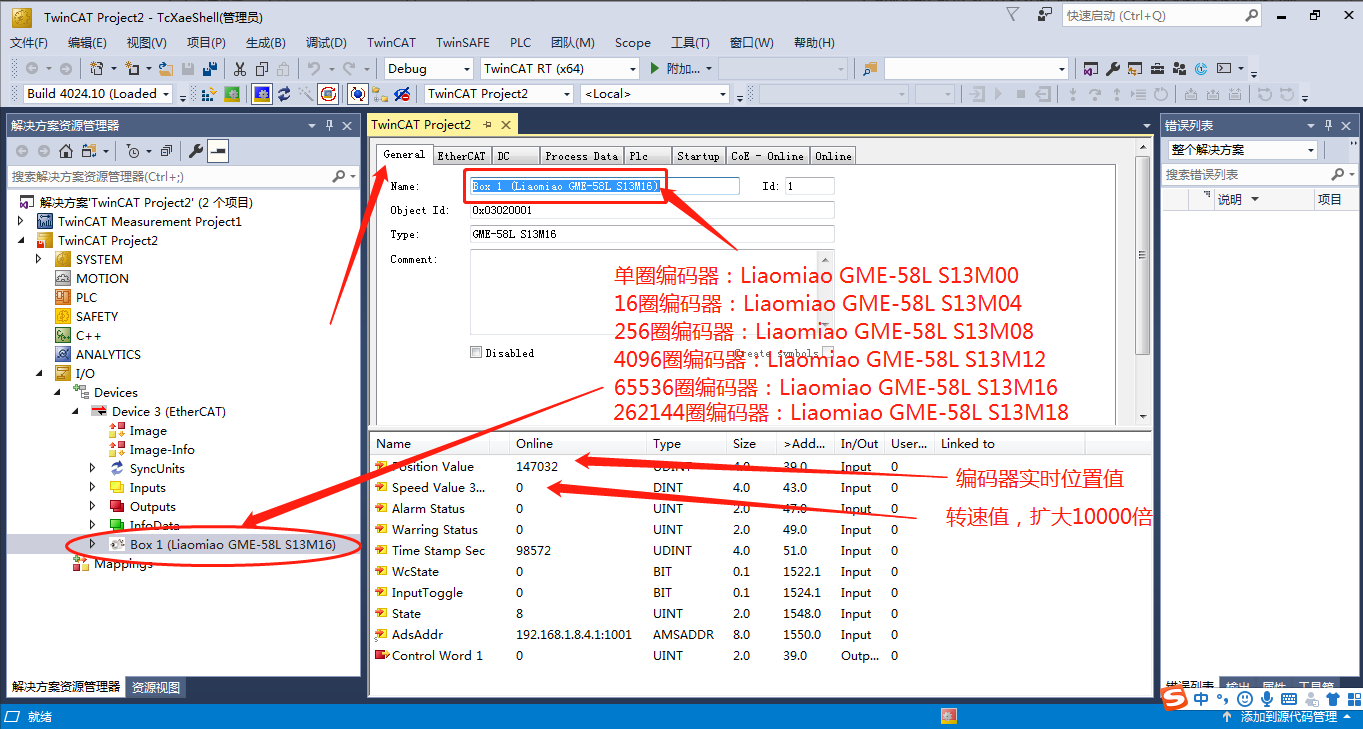

启动TwinCAT XAE，扫描设备。

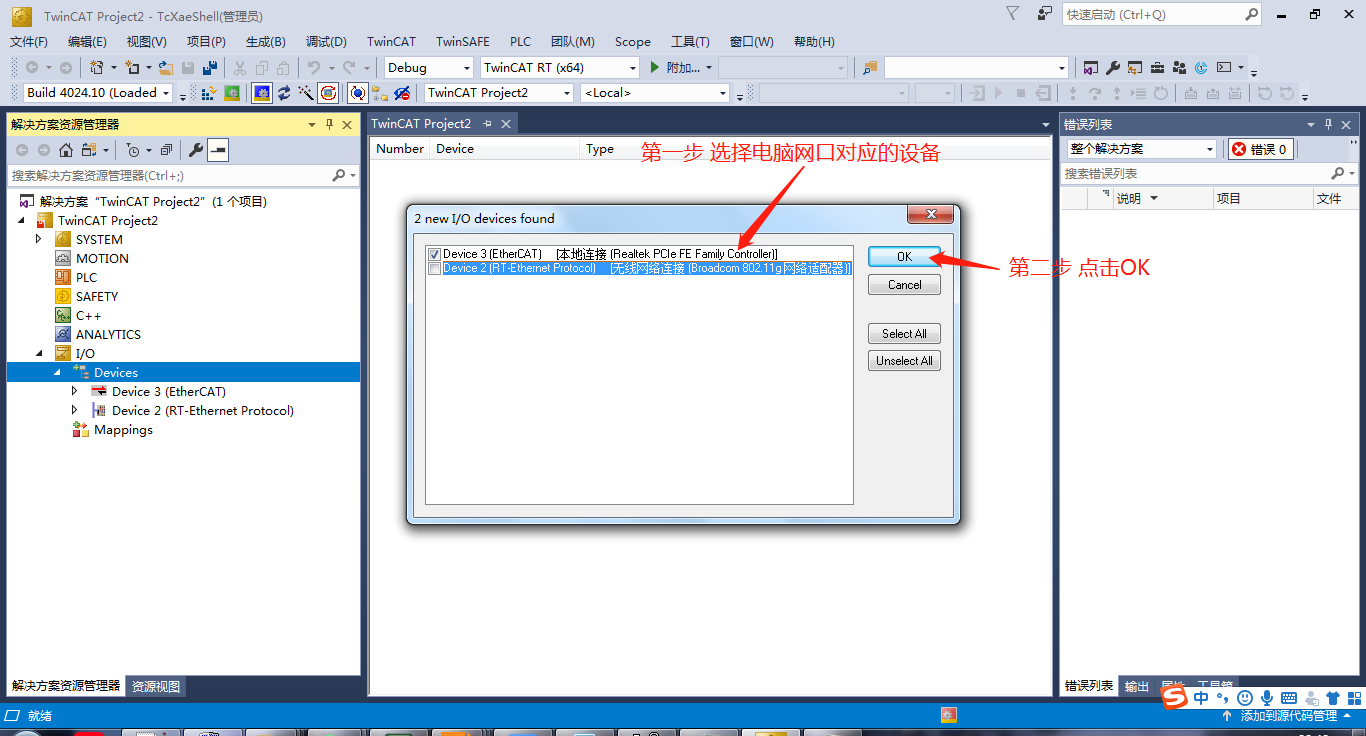

选择以太网口：

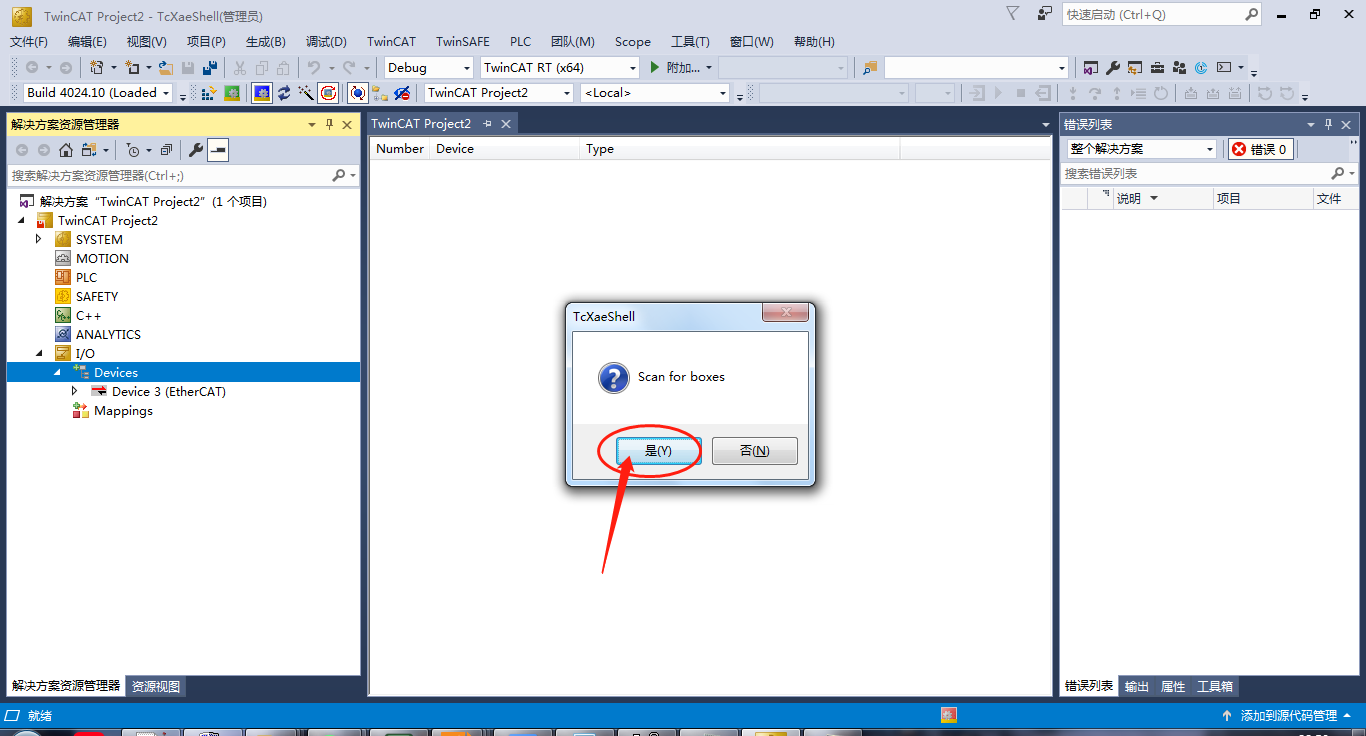

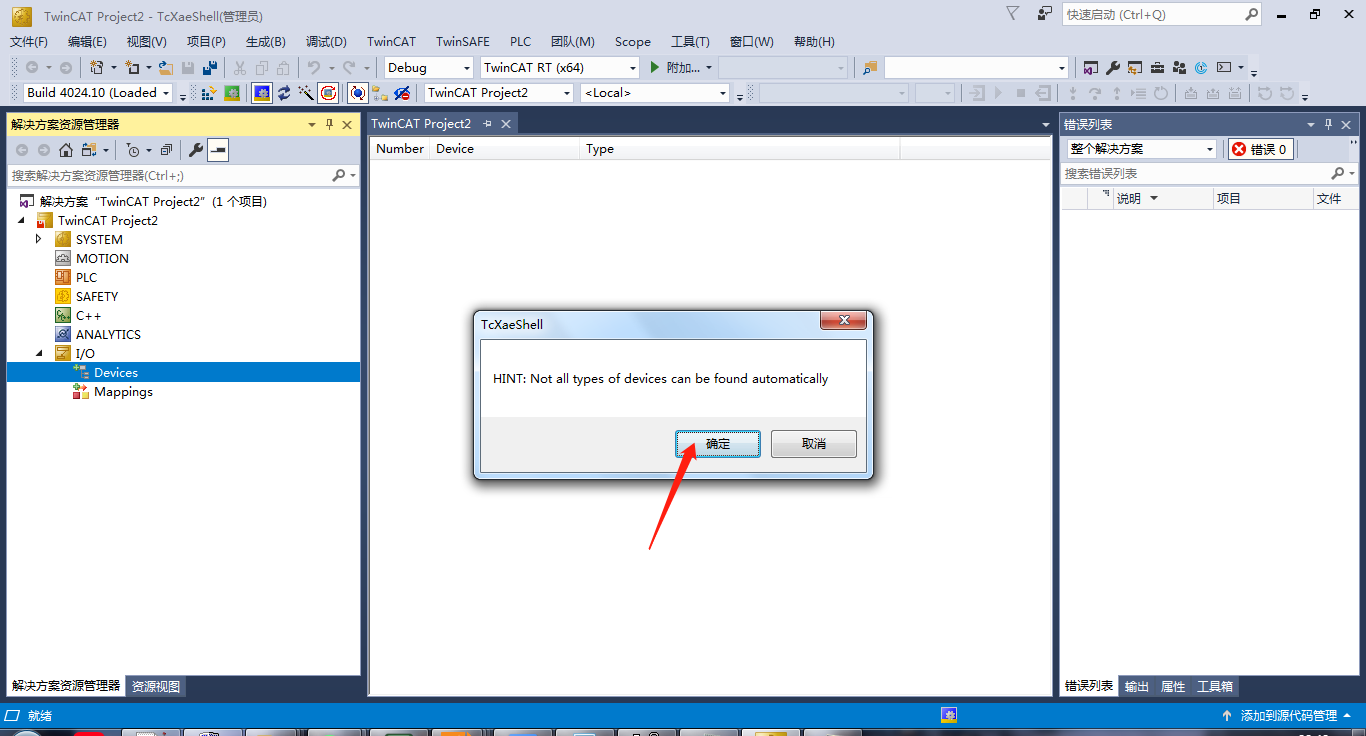

Scan for boxs

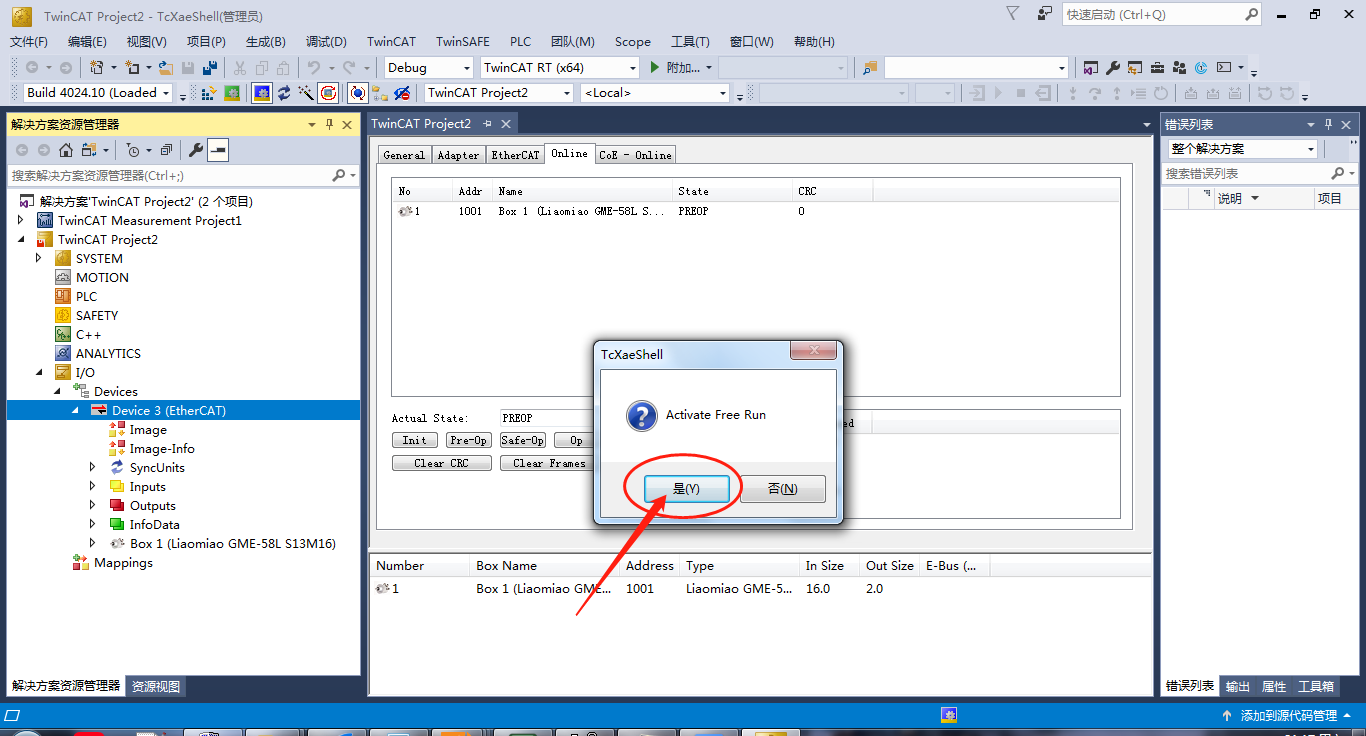

激活自由模式：

1.3. 修改预设值，通过非循环通讯SDO向Object 0x6003写入预设值

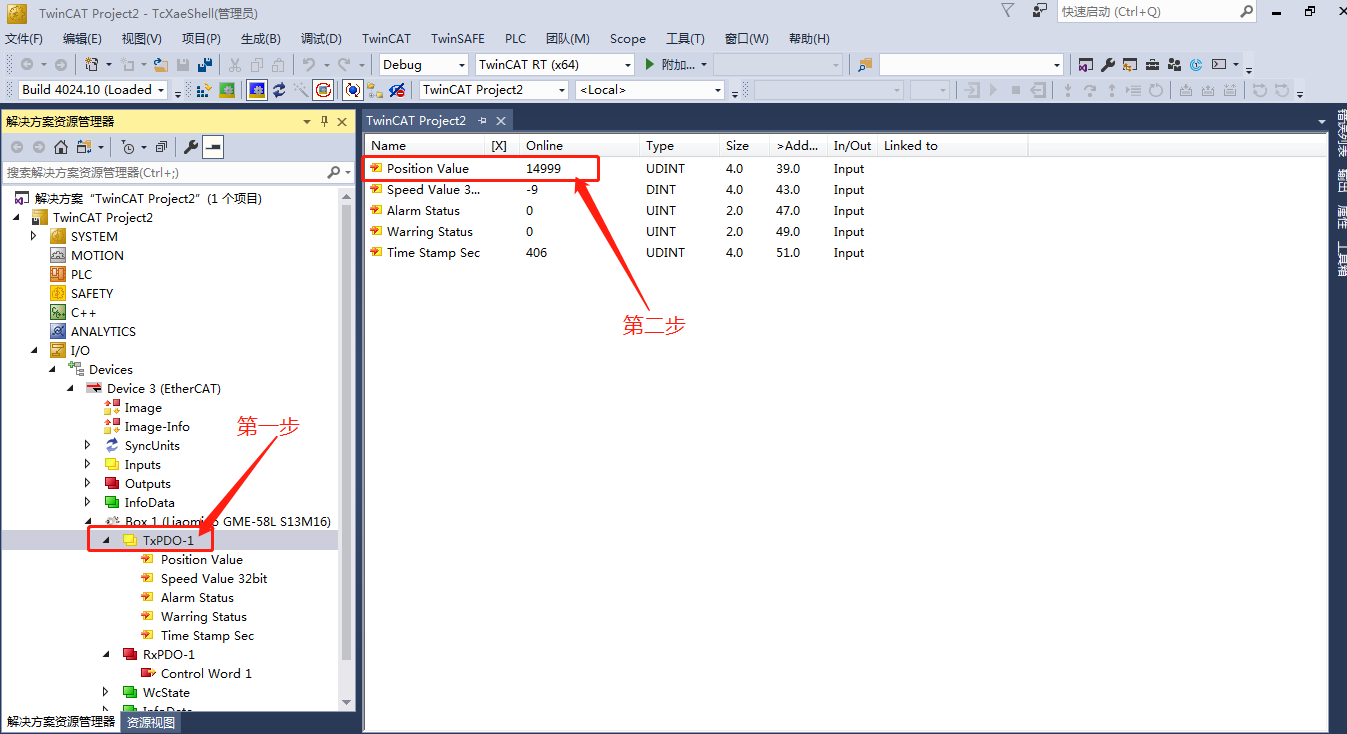

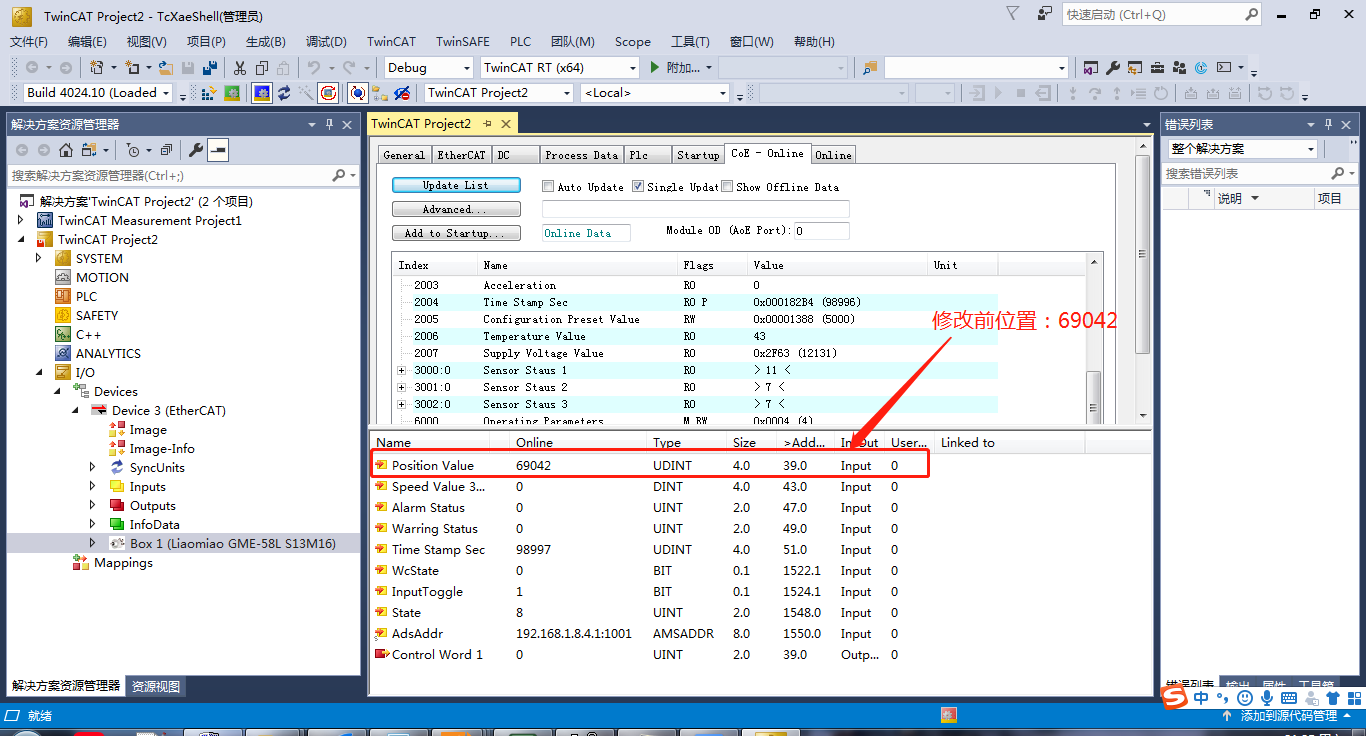

第一步：读取当前位置值位69042，

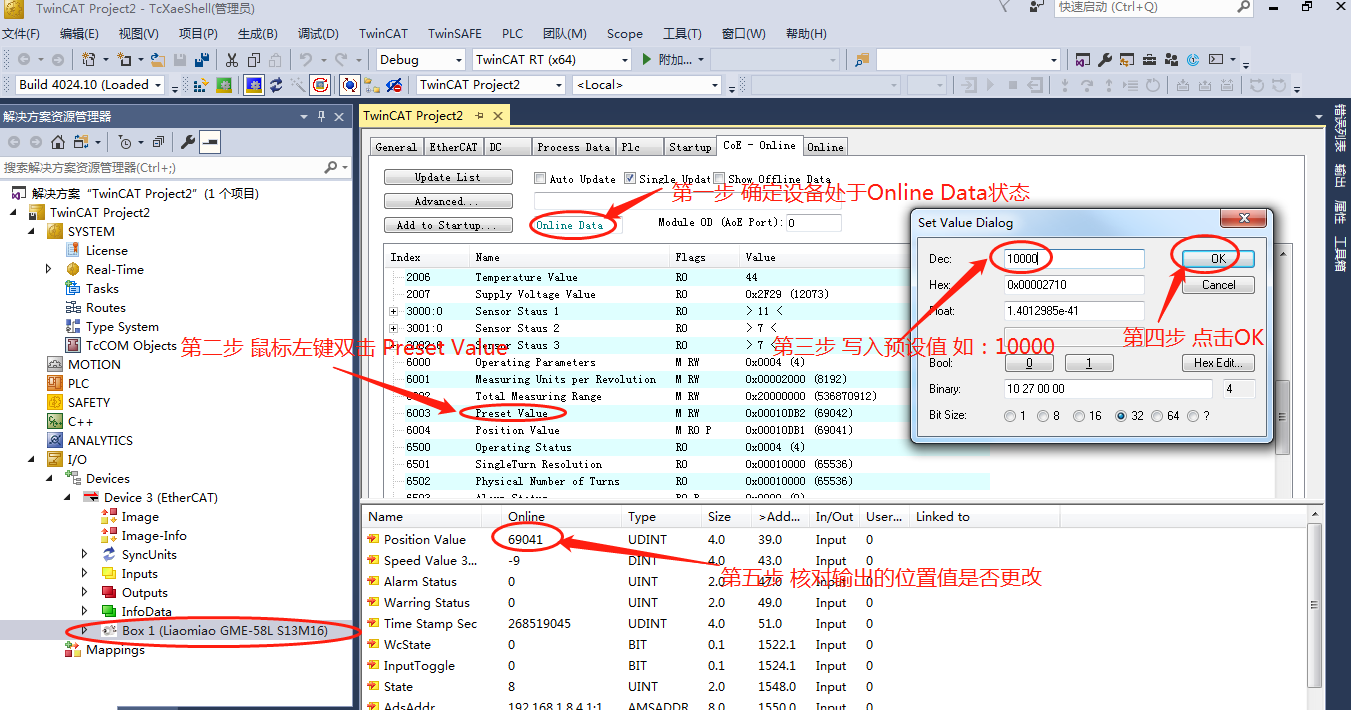

第二步：向Object 0x6003Preset value写入新数据10000

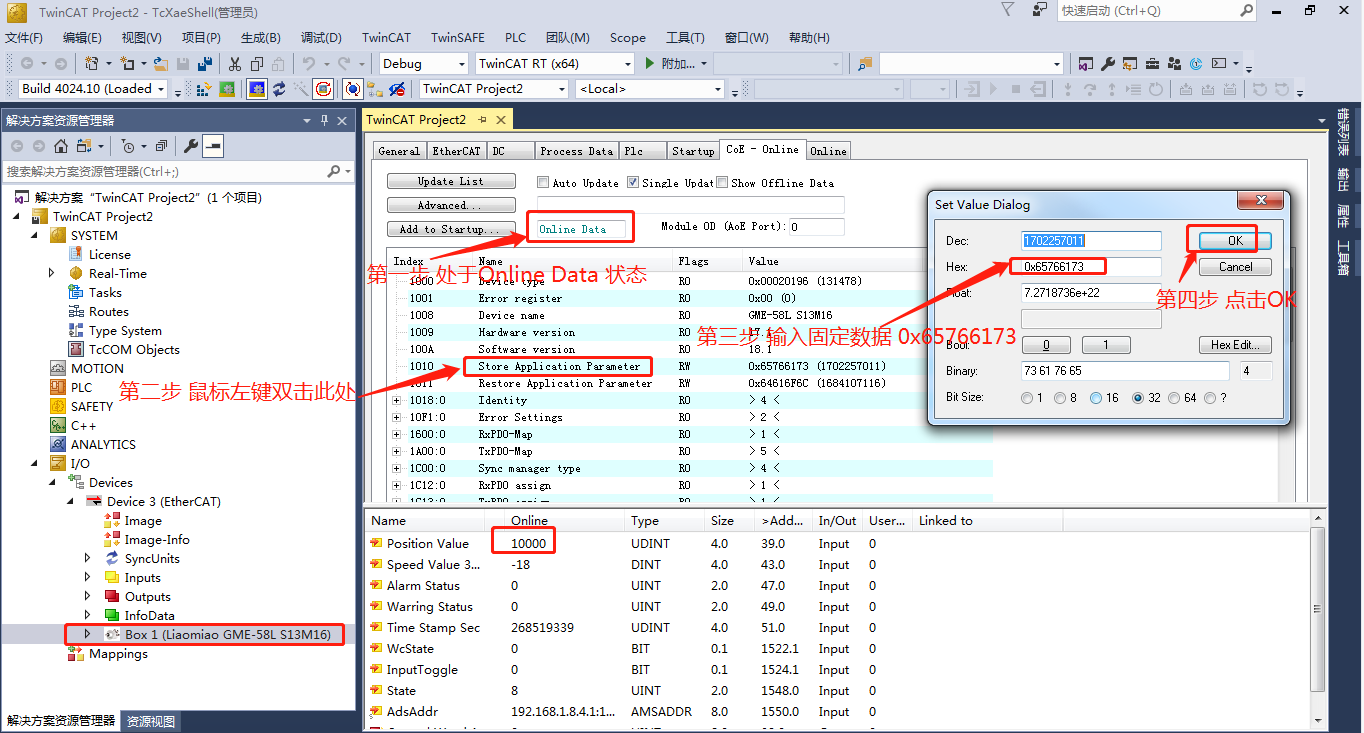

第三步：位置值修改后 需要设置Object 0x1010:Store application parameter 触发一次保存，否则断电上电后设置的位置会丢失。

1.4. 修改预设值，通过循环通讯PDO数据Object 0x2000 控制字1，将Object 0x2005的值作为预设值。

使用设置RxPDO-1数据 Control World 1，可以进行3种预设模式。

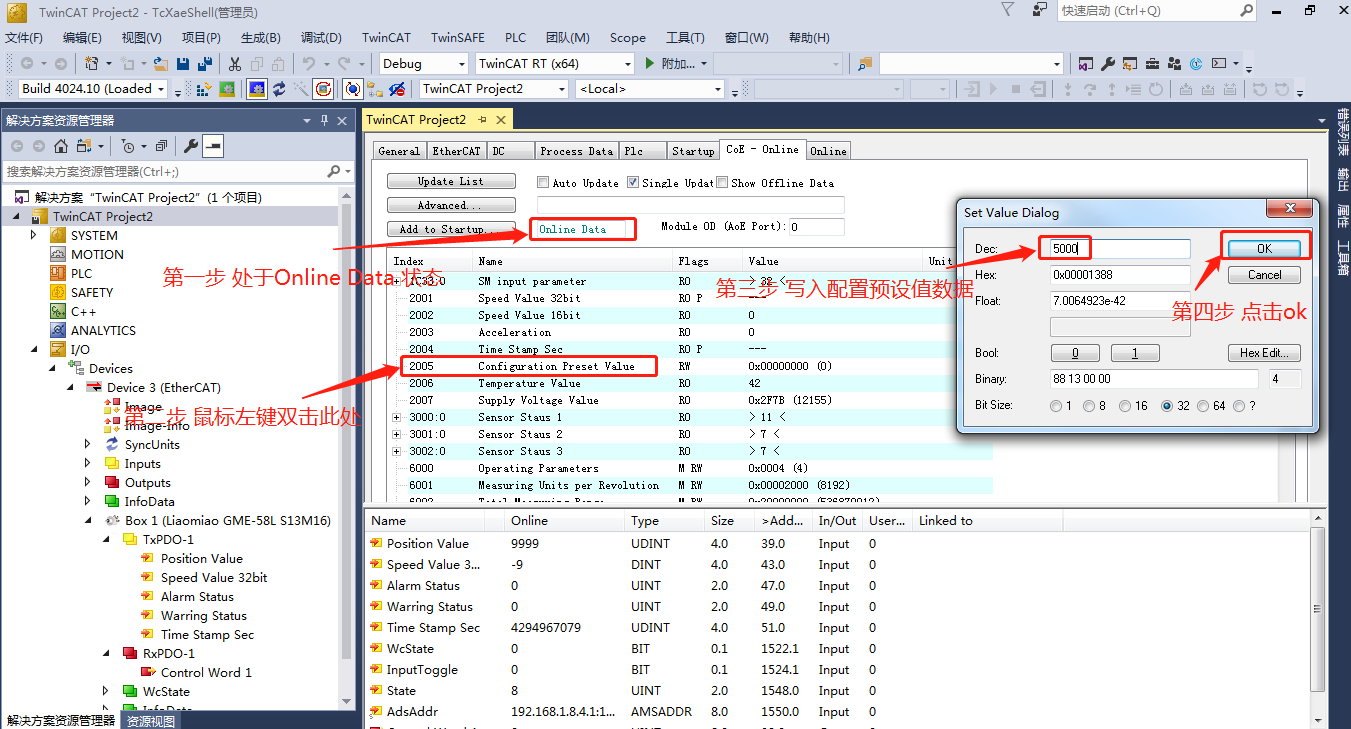

第一步：Object 0x2005:Configuration Preset Value中写入配置预设值。

第二步：Object 0x2005:Configuration Preset Value修改后 需要设置Object 0x1010:Store application parameter 触发一次保存，否则断电上电后设置的数据会丢失。

第三步：预设模式：正向移动，将配置预设值添加到当前位置值上，输出值=当前值+配置预设值。

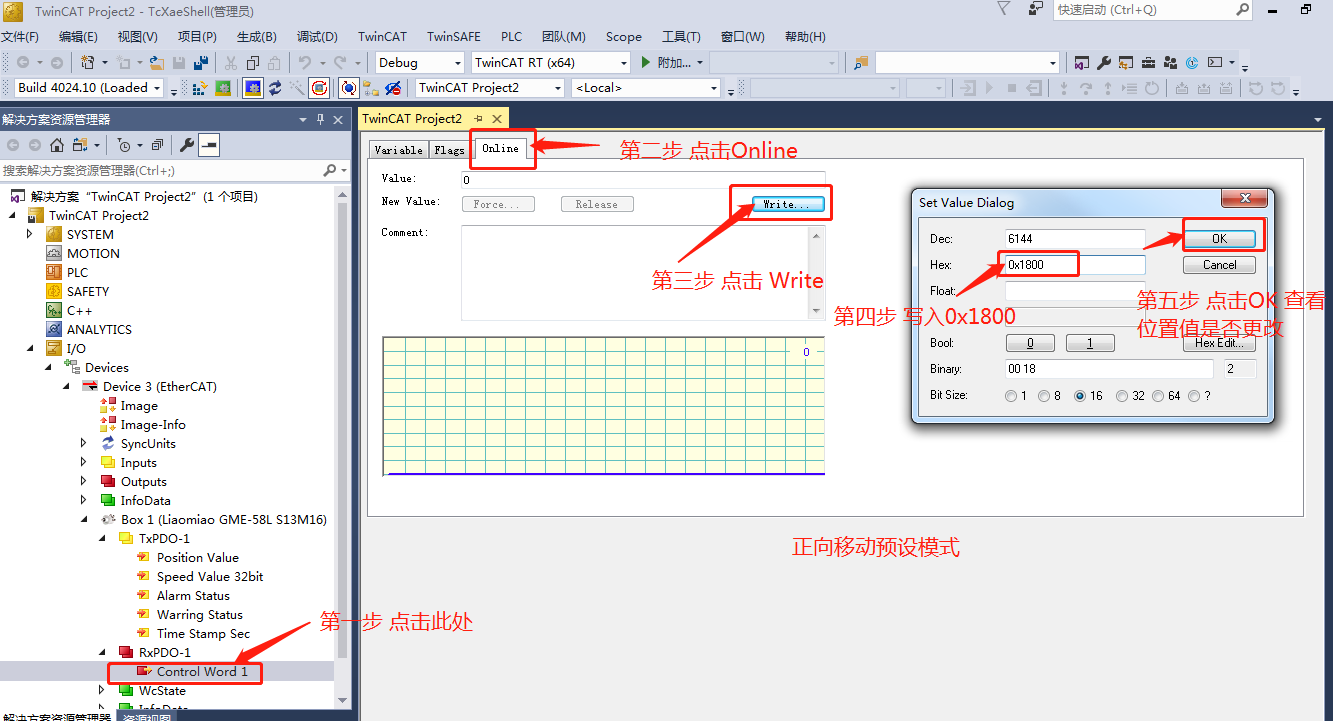

当前位置值为10000，配置预设值为5000，正向移动预设模式设置Control World 1 = 0x1800，设置前要先确保Control World 1 = 0x0000，设置后结果为10000+5000 = 15000；

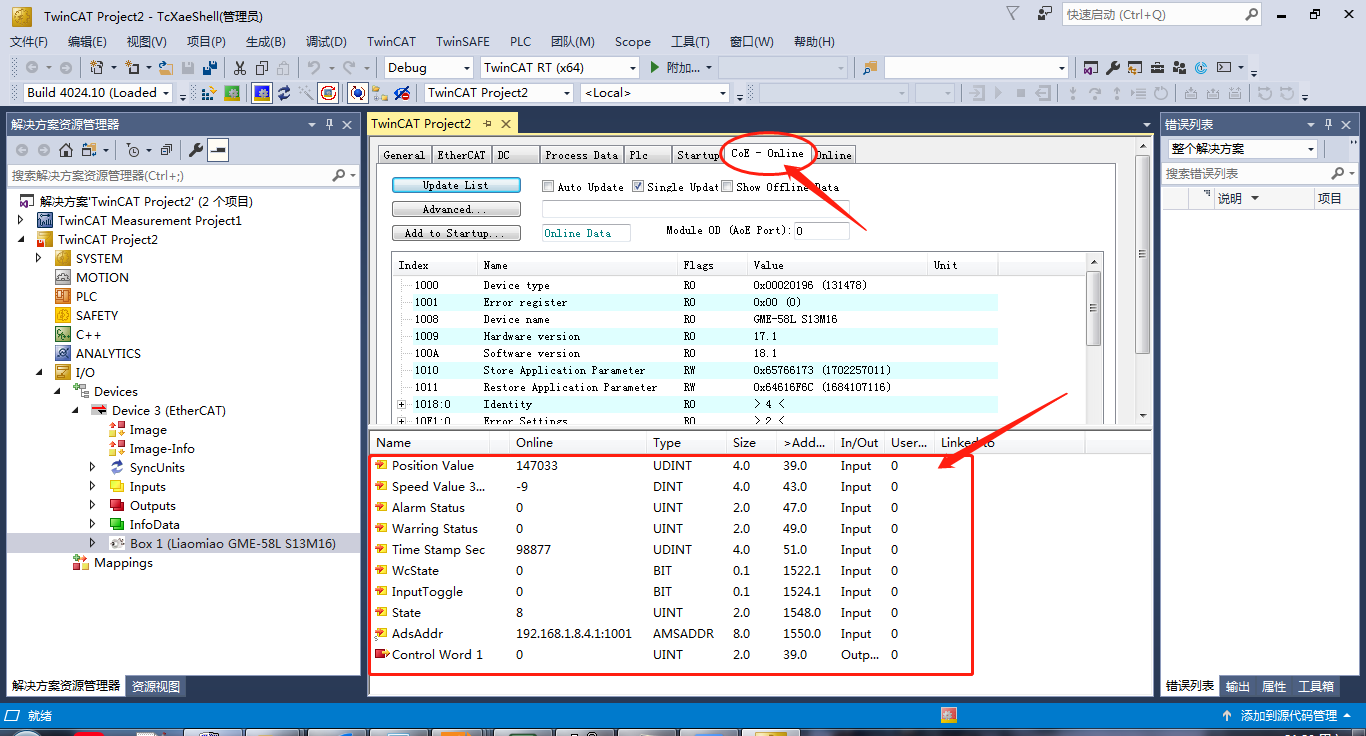

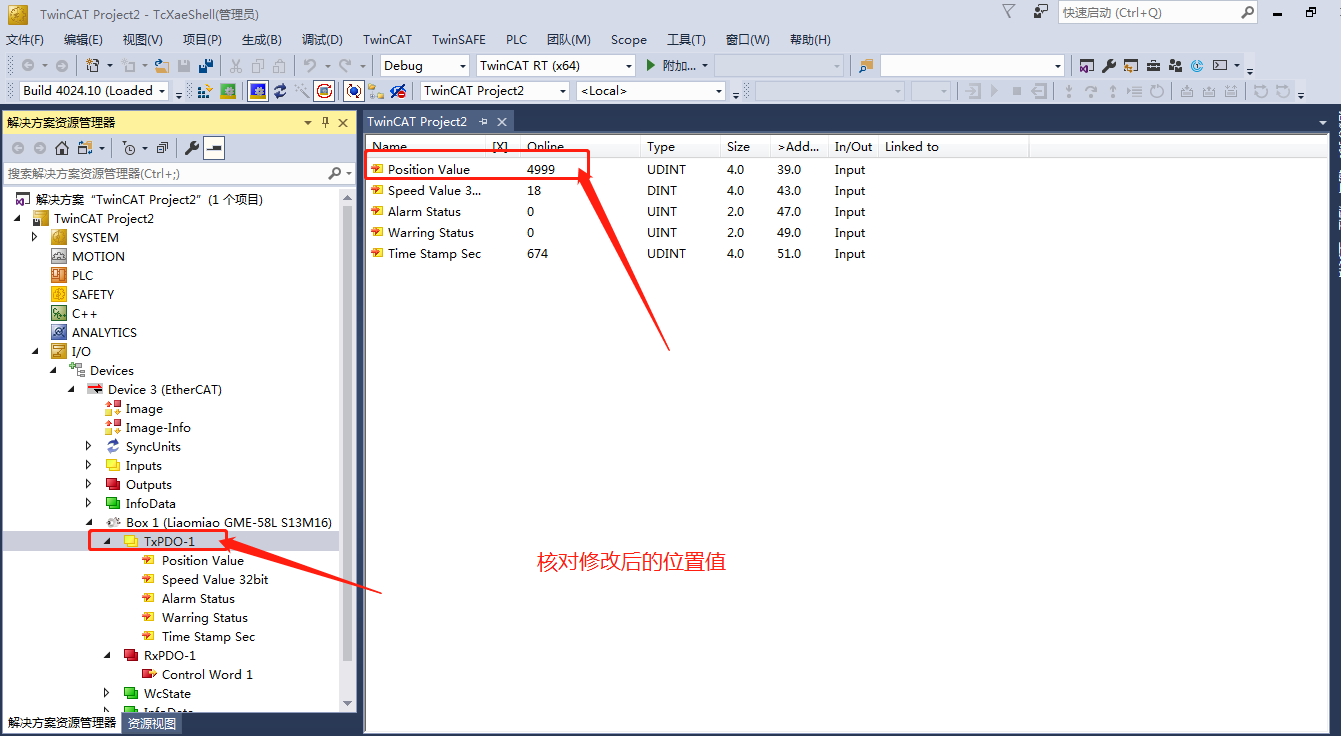

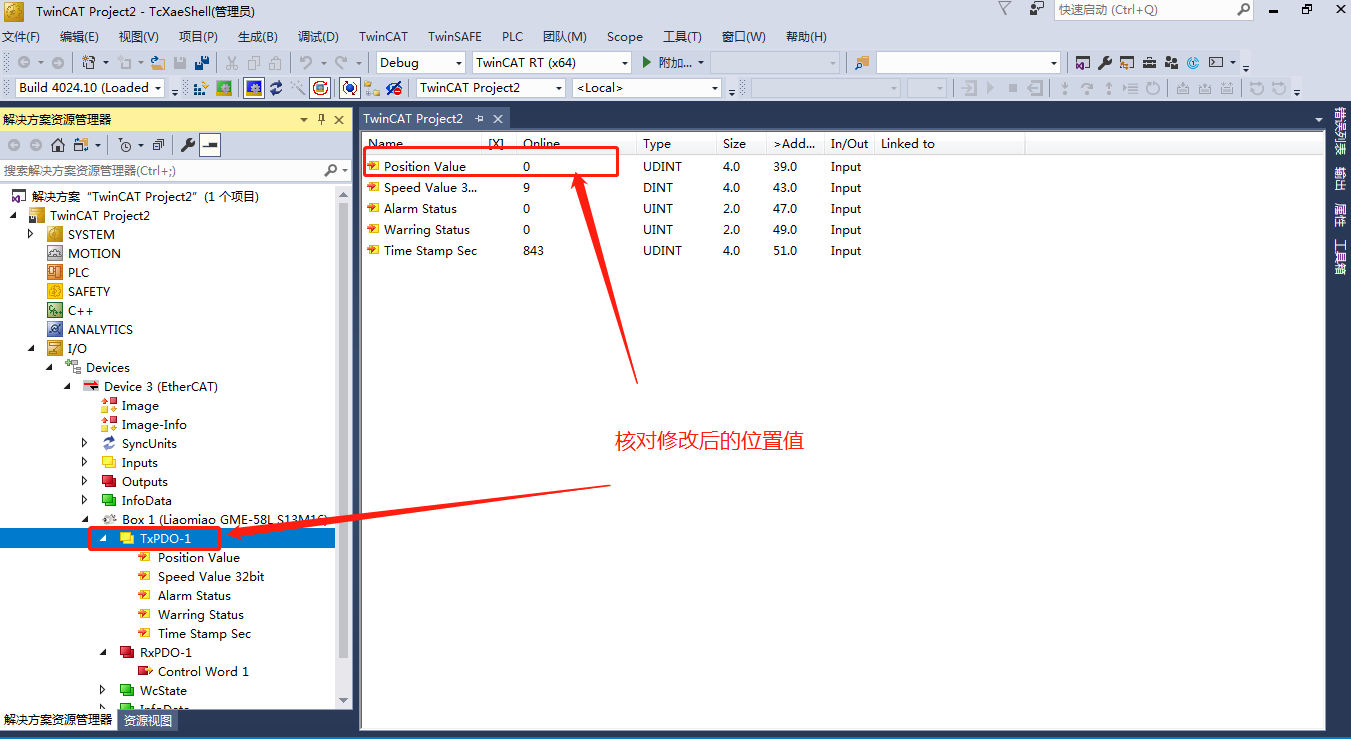

查看输出位置值

第四步：预设模式：反向移动，将配置预设值减去到当前位置值上，输出值=当前值-配置预设值。

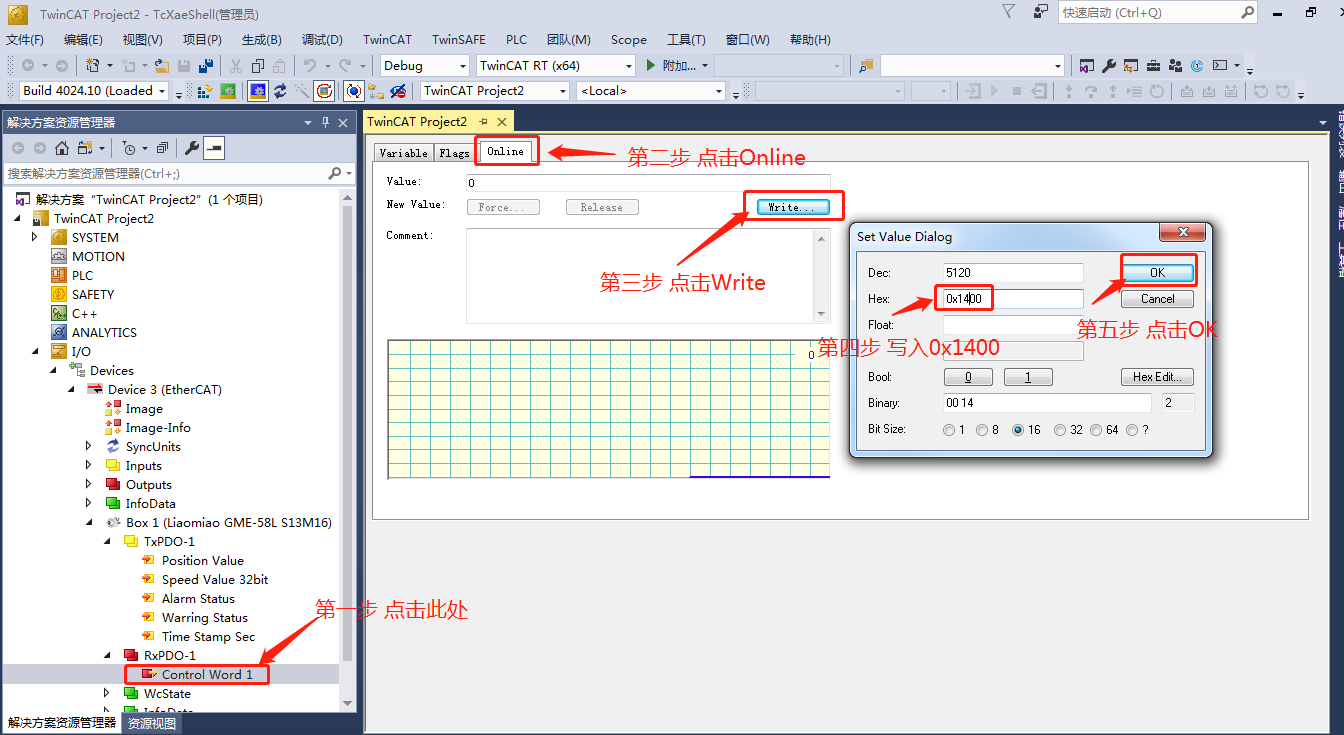

当前位置值为10000，配置预设值为5000，反向移动预设模式设置Control World 1 = 0x1400，设置前要保证Control World 1 = 0x0000，配置后结果为10000-5000 = 5000；

查看输出位置值

第五步：预设模式：设置为零点，将当前输出位置值=0。

设置Control World 1 = 0x1001，设置前要保证Control World 1 = 0x0000，配置后结果为输出位置值=0；

查看输出位置值

以上预设值修改后，当前的位置并没有永久保存，断电后数据会恢复之前物理零点，如果需要保存，则需要Object 0x1010:Store application parameter进行保存。
