上海了淼自动化技术合伙企业（有限合伙）为中国自动化行业提供超低价格、顶级性能的国产编码器。

262144圈纯机械齿轮多圈技术遥遥领先国内同行，与国际同步。

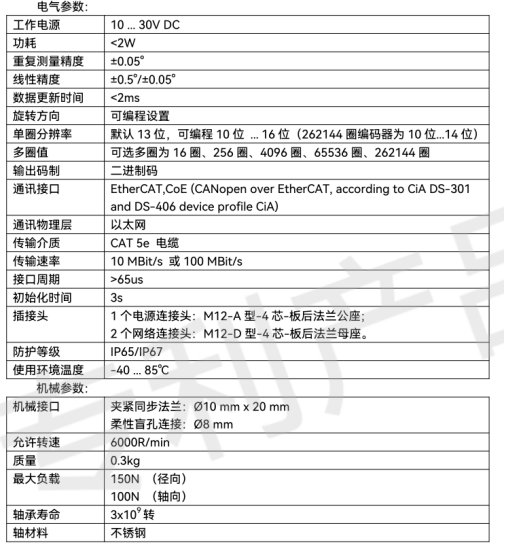

GME-58-EC系列EtherCAT总线通讯机械多圈绝对值编码器当前售价1380元起。

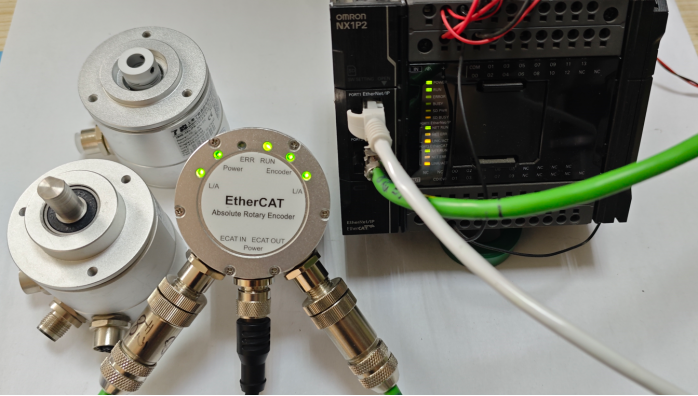

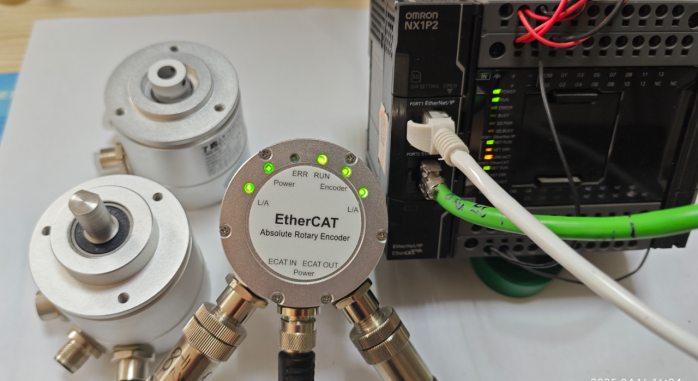

一、工具准备：

1．上海了淼EtherCAT编码器：

GME-58L-EC-13/12-0.5-10/30-RS10-65-B一台，4096圈8192分辨率。

GME-58L-EC-13/18-0.5-10/30-RS10-65-B一台，262144圈8192分辨率。

2．安装欧姆龙Sysmac studio V1.3软件PC电脑一台。

3．欧姆龙PLC NX1P2-9024DT一台；

4．上海了淼EtherCAT编码器 ESI描述文件。

二、电气接线

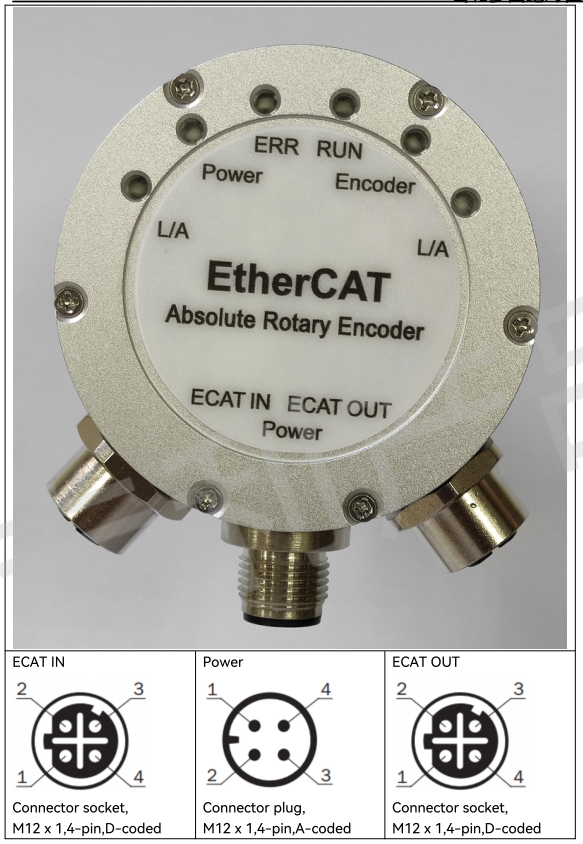

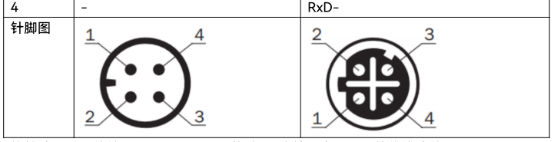

1．上海了淼EtherCAT编码器接线

三、软件教程

1．建立一个欧姆龙Sysmac Studio的EtherCAT通讯项目

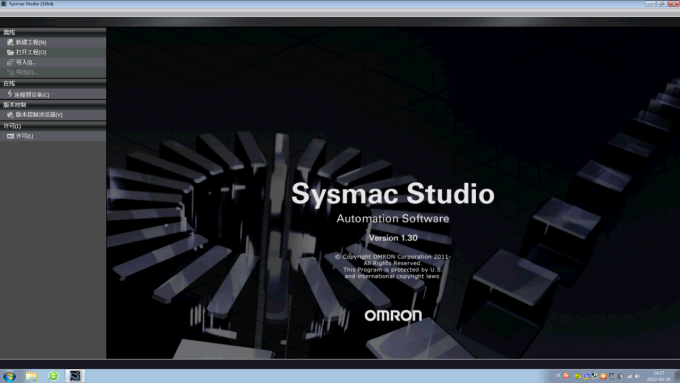

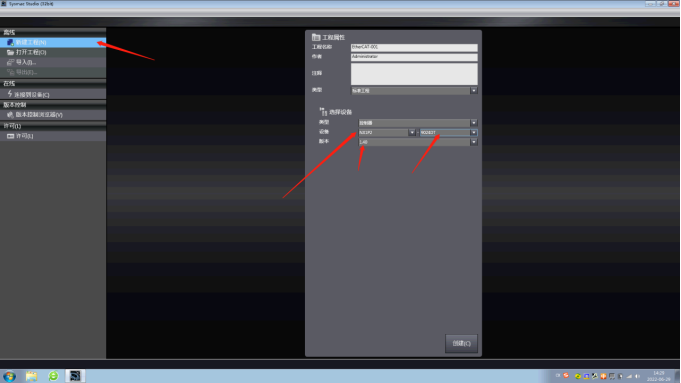

打开欧姆龙Sysmac Studio软件

新建工程，选择对应PLC型号，创建空白工程。

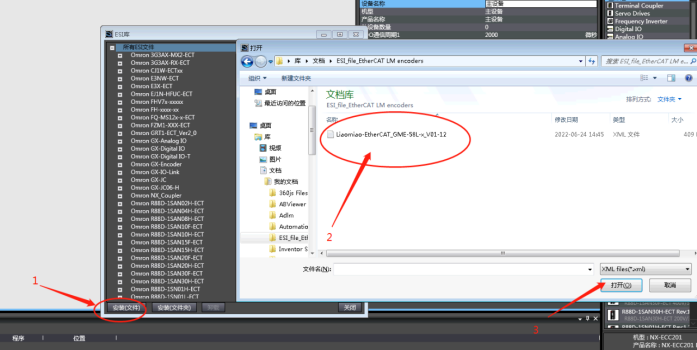

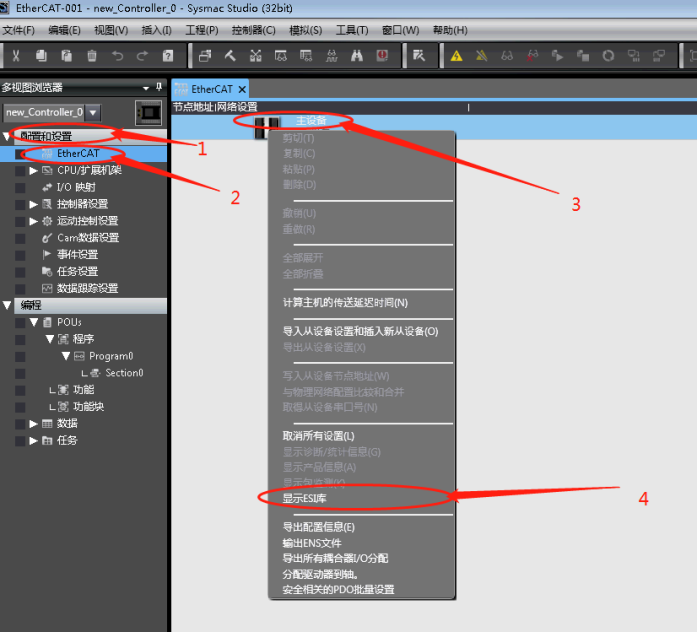

2．安装ESI文件

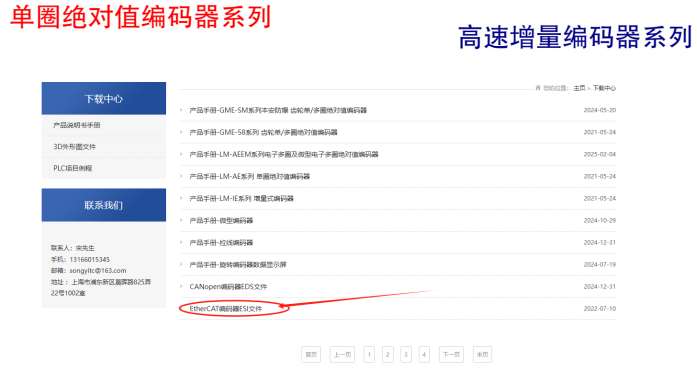

在网站下载最新的ESI文件

http://www.liaomiao-automation.com/index.php?m=home&c=Lists&a=index&tid=34

或者直接将ESI文件复制进C:\Program Files (x86)\OMRON\Sysmac Studio\IODeviceProfiles\EsiFiles\UserEsiFiles文件夹中。

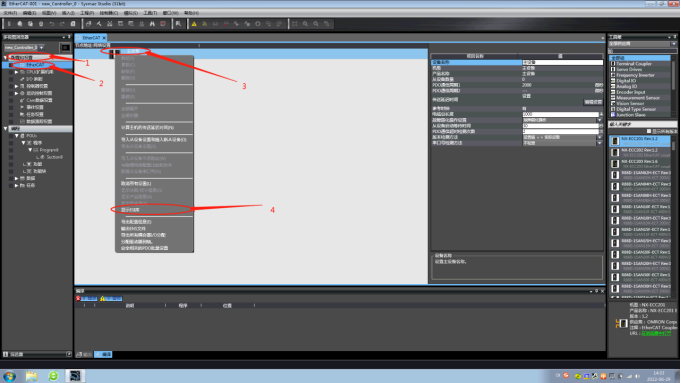

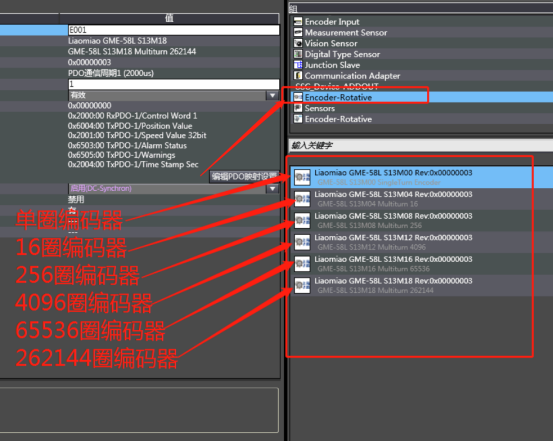

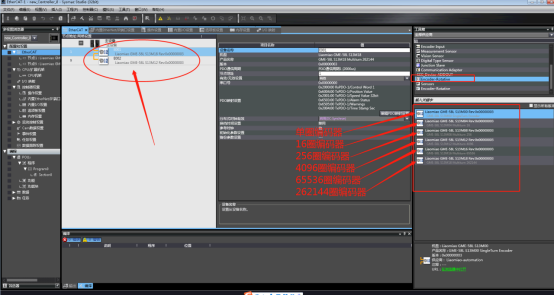

3．添加组态编码器设备，

按照实际的拓扑结构添加设备。

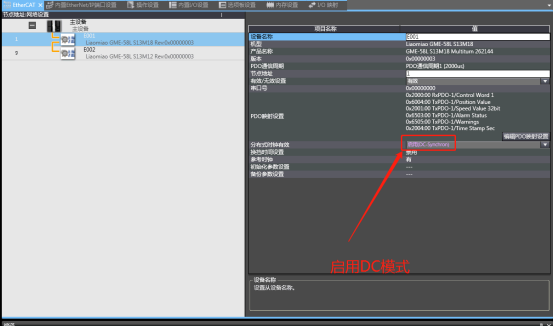

4．选择分布式时钟

启用DC-Synchron模式或者SM模式

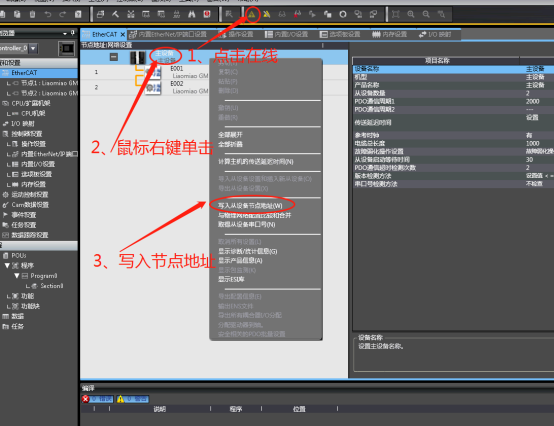

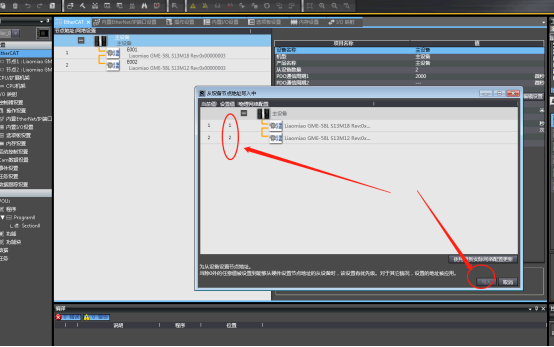

5．修改节点地址

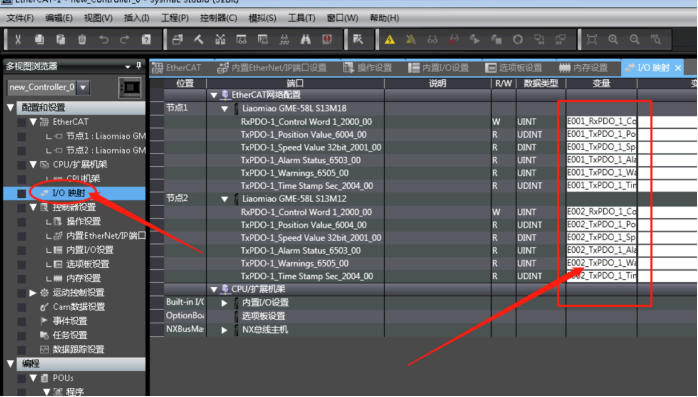

6．创建新设备变量

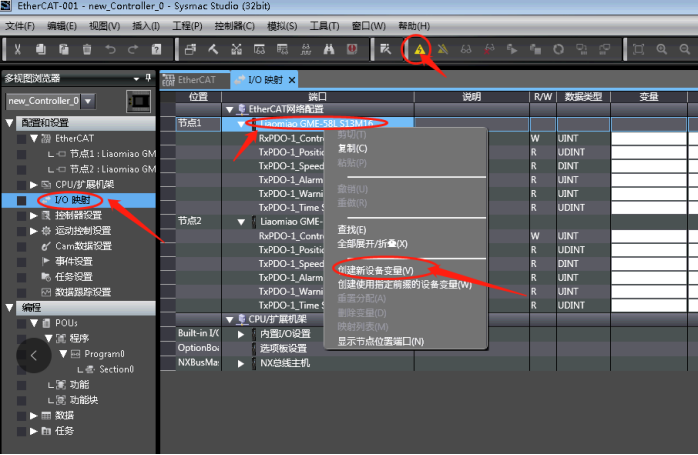

PLC在离线模式下 创建新设备变量

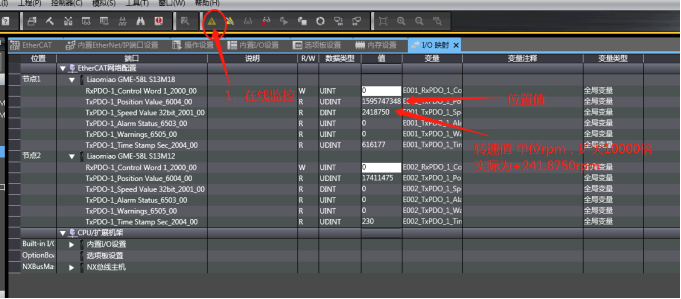

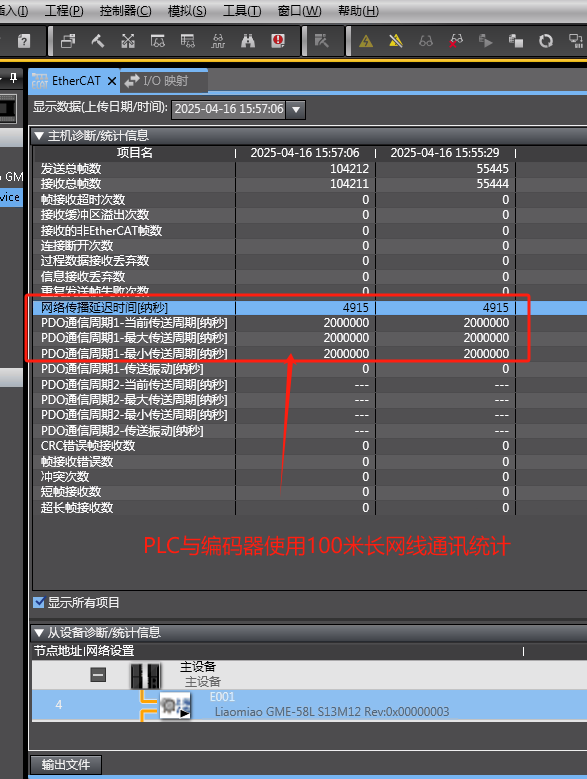

7．下载进PLC监控数据

设置完毕后，传送至控制器，可以在线监视编码器数据。

8．编写PLC 梯形图读取编码器数据

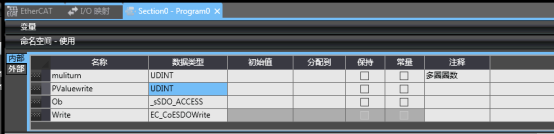

1、建立变量：

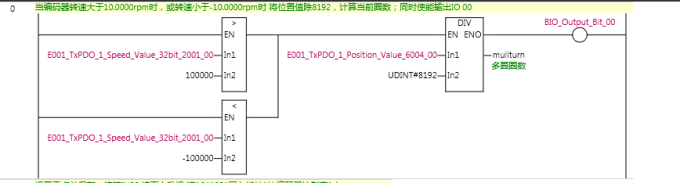

2、当编码器转速(转速扩大10000倍)大于+10.0000rpm时，或转速小于-10.0000rpm时，计算当前圈数，圈数= 当前位置÷单圈分辨率（8192）;同时使能输出IO 0.0

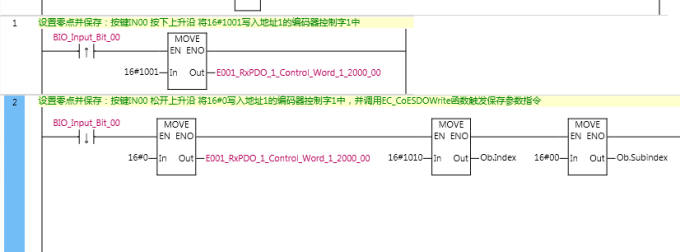

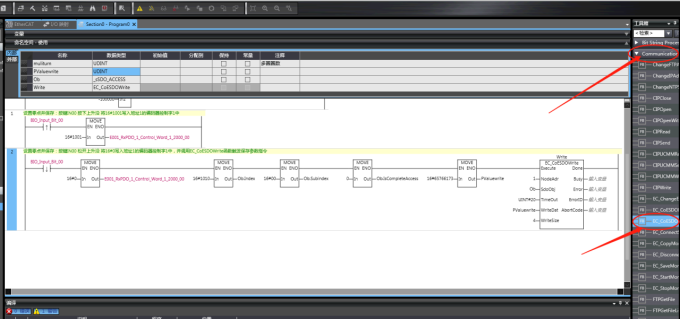

3、使用梯形图设置当前零点预设值

设置零点预设值并保存：按键IN00按下上升沿，将16#1001写入分配地址为1的编码器控制字1 中。

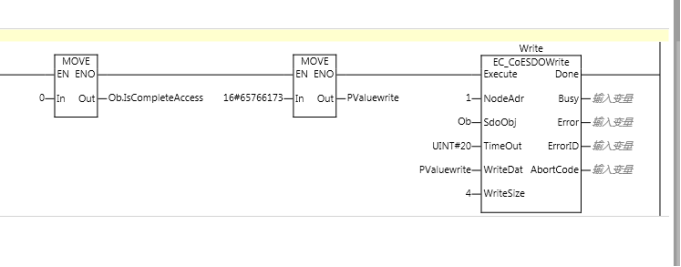

按键IN00松开下降沿，将16#0写入分配地址为1的编码器控制字1 中，并调用EC_CoESDOWrite函数块触发保存参数设置。
